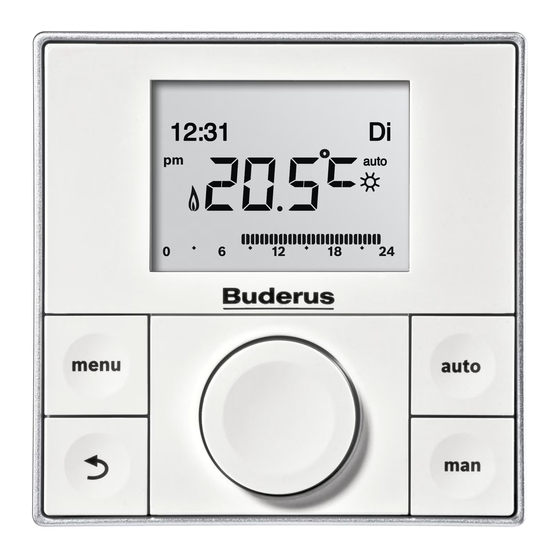

Buderus RC200 RF Installationsanleitung Für Die Fachkraft
Vorschau ausblenden
Andere Handbücher für RC200 RF:
- Bedienungsanleitung (17 Seiten) ,
- Installationsanleitung (29 Seiten)
Verwandte Anleitungen für Buderus RC200 RF
Inhaltszusammenfassung für Buderus RC200 RF
- Seite 1 Installationsanleitung für die Fachkraft Bedieneinheit und Funkmodul RC200 RF Vor Installation und Wartung sorgfältig lesen. 0010009858-003...
- Seite 2 Inhaltsverzeichnis 4.5 Menü Info ....... . 19 Inhaltsverzeichnis 4.6 Menü Systeminfo ......20 1 Symbolerklärung und Sicherheitshinweise.
- Seite 3 Wichtige Informationen den Wärmeerzeuger oder andere drahtgebundene Bedienein- heiten weitergibt. Die Verwendung bis max. vier RC200 RF ist möglich. Es kann nur ein RFM200 pro System verwendet werden. Wichtige Informationen ohne Gefahren für Menschen oder Sa- chen werden mit dem gezeigten Info-Symbol gekennzeichnet.
- Seite 4 RC200 RF als Fernbedienung (Einfamilienhaus mit Einliegerwohnung oder Werkstatt) Heizsysteme mit mehreren RC200 Die RC200 RF regelt autark ihren Heizkreis und ist als Regler zu programmieren. Bei Verwendung der RC200 RF im ersten Heizkreis übernimmt diese die zentralen Einstellungen. Hierzu gehört die Parametri- sierung der Warmwasserbereitung und der hydraulischen Wei- che bzw.
- Seite 5 10 ... 24 V DC Maximale Sendeleistung 10 mW Nennstrom 30 mA Empfängerkategorie BUS-Schnittstelle EMS plus Tab. 1 Funktechnologie in RC200 RF, RFM200, T1 RF und Zulässige Umgebungstemperatur 0 °C ... 50 °C RFX100 Schutzklasse Schutzart IP20 Temperatur der Kugeldruckprü- 75 °C...
- Seite 6 Kabelloser Außentemperaturfühler T1 RF für außentem- peraturgeführte Regelung Bild 7 Ungeeigneter Installationsort Mit folgenden Produkten ist die Kombination nicht möglich: [1] Funkmodul • MM10, WM10, SM10, MCM10, [2] RC200 RF • RC20, RC20 RF, RC25, RC35. RC200 RF – 6721821300 (2020/04)
- Seite 7 Installation und Inbetriebnahme 0 010 007 148-002 Bild 8 Optimierter Installationsort durch RFX100 [1] Funkmodul [2] RC200 RF [3] RFX100 6 mm 6 mm 3,5 mm 0010007174-002 Das WLAN-Signal kann den Funkverkehr des Regelungssys- Bild 10 Sockel installieren tems beeinflussen. Beide Funksysteme möglichst gut trennen.
- Seite 8 Installation und Inbetriebnahme ▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik- Wandinstallation Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und Schirmung einseitig erden. Schirmung nicht an Anschluss- klemme für Schutzleiter im Modul anschließen, sondern an Diese Bedieneinheit ist ausschließlich zur Wandinstallation vor- Hauserdung, z.
- Seite 9 Installation und Inbetriebnahme Bedieneinheit einhängen Bedieneinheit abnehmen 1. Bedieneinheit oben einhängen. 1. Knopf an der Unterseite des Sockels drücken. 2. Bedieneinheit unten einrasten. 2. Bedieneinheit unten nach vorne ziehen. 3. Bedieneinheit nach oben abnehmen. 0 010 007 774-001 6 720 809 984-07.1O Bild 15 Bedieneinheit einhängen Bild 16...
- Seite 10 Installation und Inbetriebnahme 3.1.3 Kabellosen Außentemperaturfühler installieren Installationsort Bild 17 Installationsort Außentemperaturfühler (Nordhalbkugel) Installation turfühler nach der Inbetriebnahme des Funkmoduls installie- ren. Vor der Installation sicherstellen, dass die Funksignalstärke am Installationsort ausreicht. Da sich die Signalstärke erst prüfen lässt, wenn das Funkmodul in Betrieb ist, den Außentempera- RC200 RF –...
- Seite 11 Installation und Inbetriebnahme Signalstärke prüfen: ▶ Am potenziellen Installationsort den Anmeldeknopf des T1 RF drücken. Wenn die LED 5 Sekunden lang grün leuchtet: ▶ T1 RF an diesem Ort installieren. Wenn die LED 5 Sekunden lang rot leuchtet: ▶ Einen anderen Installationsort finden. -oder- ▶...
- Seite 12 Installation und Inbetriebnahme • Spannungsversorgung nur einschalten, wenn das gegebe- Das Display der Bedieneinheit wechselt zur Anfrage Verbin- nenfalls installierte Solarmodul kodiert ist. den? In Betrieb nehmen und Verbindung starten: ▶ Wärmeerzeuger auf die maximal benötigte Vorlauftempera- tur einstellen und automatischen Betrieb für die Warmwas- Verbinden? Verbinden? serbereitung aktivieren.
- Seite 13 ▶ Hauptmenü öffnen. Die Konfiguration ist abgeschlossen. ▶ Menü Info auswählen und bestätigen. Die RC200 RF ist nun als Regler konfiguriert. Die Heizungsanla- ▶ Menü Funksignal auswählen und bestätigen. ge und ggf. die Warmwasserbereitung sind in Betrieb. Nach der Konfiguration werden nur noch die für die konfigurierte Anlage relevanten Menüpunkte angezeigt.
- Seite 14 Wenn die LED am Repeater dauerhaft grün leuchtet, ist das RC310). Funksignal ausreichend stark. Ansonsten den Installations- ▶ RC200 RF an der RC310 entweder im Servicemenü des zu- ort ändern. geordneten Heizkreises oder mit dem Konfigurationsassis- Um den Signalweg zu testen: tenten konfigurieren (...
- Seite 15 Servicemenü Funkteilnehmer trennen Menüpunkt Einstellbereich: Funktionsbeschreibung Wenn ein Funkteilnehmer getrennt werden soll: Trennen? NEIN: Funkverbindung nicht trennen. ▶ Repeater: Anmeldeknopf länger als 5 Sekunden drücken. JA: Die Bedieneinheit trennt sich vom Funk- ▶ Außentemperaturfühler: Anmeldeknopf länger als modul und muss erneut verbunden werden 5 Sekunden drücken.
- Seite 16 Servicemenü Menüpunkt Einstellbereich: Funktionsbeschreibung Menüpunkt Einstellbereich: Funktionsbeschreibung Solarmodul NEIN: Keine solare Warmwasserbereitung Ausleg.-Temp. 30 ... 45 ... 60 °C vorhanden (Beispiel Fußbodenheizung): Die Vorlauf- JA: Solare Warmwasserbereitung mit Solar- temperatur, die bei der minimalen Außen- modul Logamatic SM100 vorhanden temperatur erreicht wird Min.Außen- –35 ...
- Seite 17 Servicemenü Menüpunkt Einstellbereich: Funktionsbeschreibung WW-Vorrang EIN: Warmwasserbereitung wird aktiviert, Heizung unterbrochen AUS: Warmwasserbereitung wird aktiviert, Parallelbetrieb mit Heizung Tab. 8 Einstellungen im Menü Heizkreis 4.2.1 Schwellentemperatur für Frost (Frostschutz Grenz- temperatur) 0010005494-001 HINWEIS Bild 24 Einstellung der Heizkurve für Fußbodenheizung Zerstörung von heizwasserführenden Anlagenteilen bei zu Steigung über Auslegungstemperatur T und mini-...
- Seite 18 Servicemenü Einfache Heizkurve Die einfache Heizkurve (Regelungsart: Außen einfach) ist eine vereinfachte Darstellung der gekrümmten Heizkurve als Gerade. Diese Gerade wird durch zwei Punkte beschrieben: Fußpunkt (Anfangspunkt der Heizkurve) und Endpunkt ( Fußbodenheizung Heizkörper Minimale Außen- – 10 °C – 10 °C temperatur T A,min Fußpunkt...
- Seite 19 Servicemenü Menü Solar Menüpunkt Einstellbereich: Funktionsbeschreibung Mit der RC200 kann eine Solaranlage zur Warmwasserberei- Desinf.modus AUS: Kein Desinfektionsbetrieb für den So- tung geregelt werden. Bei solarer Heizungsunterstützung ist die larspeicher. RC310 einzusetzen. EIN: Desinfektionsbetrieb für den Solarspei- Weiterführende Informationen zu Solaranlagen sind in den Ins- cher freischalten.
- Seite 20 Übersicht Servicemenü Menüpunkt Mögliche Werte: Beschreibung Übersicht Servicemenü Mischerstell. 0 ... 100 %: Mischerstellung im gemischten Die mit gekennzeichneten Funktionen sind nur verfügbar, Heizkreis (z. B. 30 % geöffnet) wenn ein Außentemperaturfühler installiert ist. Raumtemp.Soll AUS: Heizung ausgeschaltet, z. B. im Som- Die Menüpunkte erscheinen entsprechend der unten aufgelis- teten Reihenfolge.
- Seite 21 Verbindungsstatus (LED) – VL-Max Gerät (maximale Vorlauftemperatur) Solar – Weichentemp. (Temperatur hydraulische Weiche) – Betrieb HK (Betrieb Heizkreis) – Speicher Max. (maximale Speichertemperatur) – VL-Soll HK (erforderliche Vorlauftemperatur Heizkreis) – Kollektortyp (Flachkollektor/Vakuumkollektor) – VL-Ist HK (gemessene Vorlauftemperatur Heizkreis) – Koll.fläche (Brutto-Kollektorfläche) –...
- Seite 22 Störungen beheben Funkmodul RFM200 Kabelloser Außentemperaturfüh- Repeater RFX100 ler T1 RF Rot für 5 s Der Anmeldemodus wurde nach 60 s Nur nach Drücken des Anmelde- – ohne erfolgreiche Anmeldung been- knopfs: det. T1 RF ist am Funkmodul oder Re- peater angemeldet aber nicht in Reichweite des Funkmoduls oder des Repeaters.
- Seite 23 Störungen beheben A11/A21...A24/A61...A64 - 1005 - [Systemkonfiguration A11/A21...A24/A61...A64 - 1042 - [Interner Fehler: Zu- nicht bestätigt] (Ax1 = Heizkreis 1...Ax4 = Heizkreis 4) griff auf Uhrenbaustein blockiert] (Ax1 = Heizkreis 1...Ax4 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Systemkonfiguration ist nicht Systemkonfiguration ist nicht bestätigt.
- Seite 24 Störungen beheben A11/A61...A64 - 3071...3074 - [Keine Kommunikation A12 - 815 - [Temperaturfühler hydraulische Weiche de- mit Fernbedienung] (A61/3071 = Heizkreis 1...A64/3074 fekt] = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Verbindungsleitung zwischen Wenn ein Defekt vorliegt, Füh- Konfiguration prüfen (Adress- Konfiguration ändern.
- Seite 25 Störungen beheben A21...A24 - 1031 - [Verbindung mit Basisstation fehlge- A51 - 6021 - [Kollektortemperaturfühler defekt] schlagen.] (A21 = Heizkreis 1...A24 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Konfiguration prüfen. Mit der Konfiguration ändern Die Anmeldung am Funkmo- • Sicherstellen, dass alle gewählten Einstellung ist ein dul ist gescheitert.
- Seite 26 Störungen beheben A61...64 - 1010 - [Keine Kommunikation über BUS-Ver- A61...A64 - 3091...3094 - [Raumtemperaturfühler de- bindung EMS plus] (A61 = Heizkreis 1...A64 = Heizkreis 4) fekt] (A61/3091 = Heizkreis 1...A64/3094 = Heizkreis 4) Prüfvorgang/Ursache Maßnahme Prüfvorgang/Ursache Maßnahme Prüfen, ob Busleitung falsch Verdrahtungsfehler beseiti- Systemregler oder Fernbe- •...
- Seite 27 Umweltschutz und Entsorgung Elektro- und Elektronik-Altgeräte A91 - 6004 - [Keine Kommunikation Solarmodul] Dieses Symbol bedeutet, dass das Produkt nicht zu- Prüfvorgang/Ursache Maßnahme sammen mit anderen Abfällen entsorgt werden Konfiguration prüfen (Adress- Konfiguration ändern. darf, sondern zur Behandlung, Sammlung, Wieder- einstellung Modul).
- Seite 28 Datenschutzhinweise Datenschutzhinweise Wir, die [DE] Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Ge- schäftsbereich Thermotechnik, Göllnergas- se 15-17, 1030 Wien, Österreich verarbeiten Produkt- und Installationsinformationen, technische Daten und Verbindungsdaten, Kommunikationsdaten, Produktregistrie- rungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionalität (Art.
