Installation
3
B Wenn die Bedieneinheit RC35 ohne externen Raumtemperaturfühler betrieben wird, ist an den
Kabelklemmen „EXT" [6] eine Drahtbrücke erforderlich (Werkauslieferungszustand).
B Wenn die Bedieneinheit RC35 mit externem Raumtemperaturfühler betrieben wird, werkseitige
Drahtbrücke bei „EXT" entfernen und den externen Raumtemperaturfühler an dieser Stelle instal-
lieren.

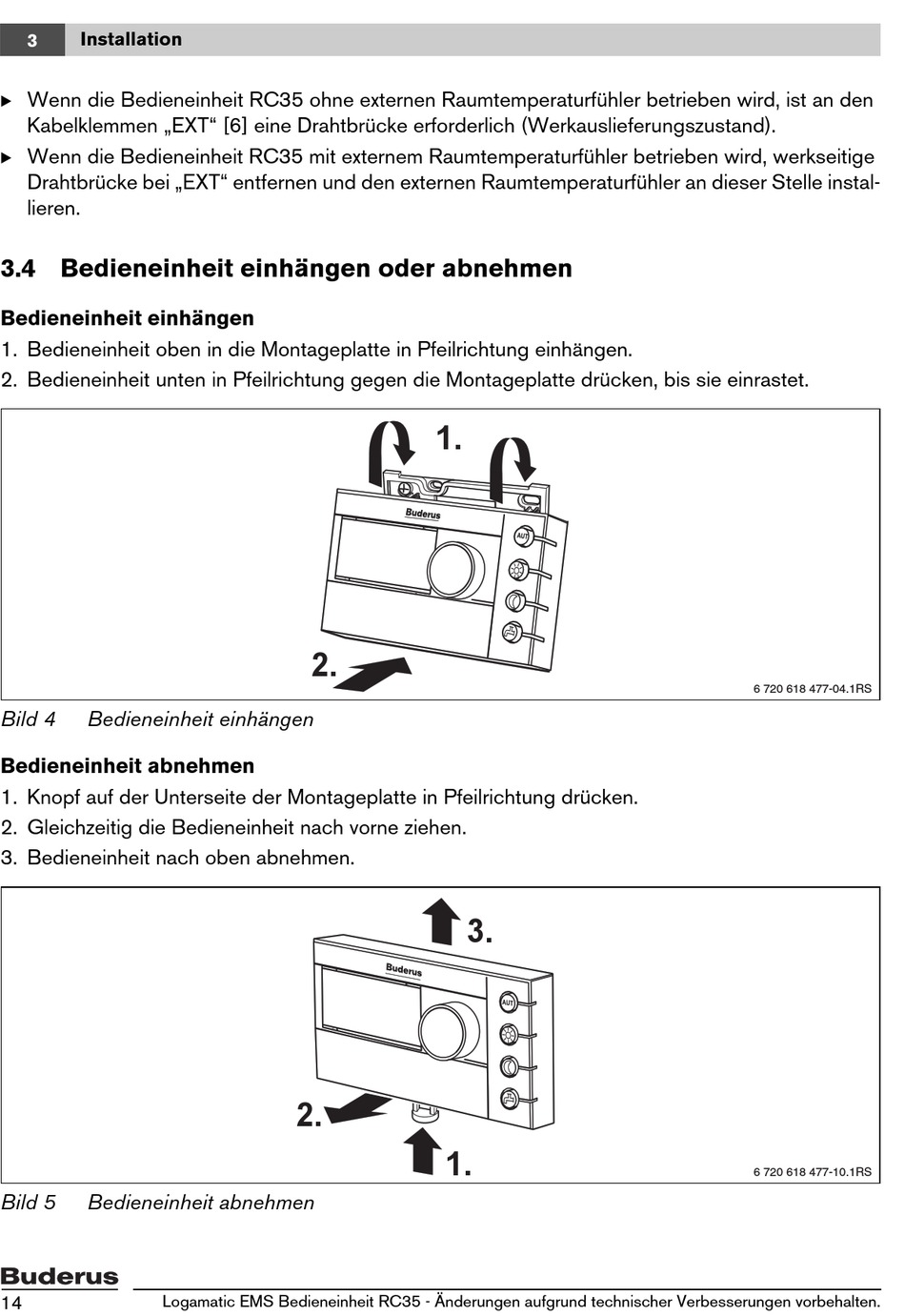

3.4 Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
1. Bedieneinheit oben in die Montageplatte in Pfeilrichtung einhängen.
2. Bedieneinheit unten in Pfeilrichtung gegen die Montageplatte drücken, bis sie einrastet.
Bild 4 Bedieneinheit einhängen
Bedieneinheit abnehmen
1. Knopf auf der Unterseite der Montageplatte in Pfeilrichtung drücken.
2. Gleichzeitig die Bedieneinheit nach vorne ziehen.
3. Bedieneinheit nach oben abnehmen.
Bild 5 Bedieneinheit abnehmen
