1

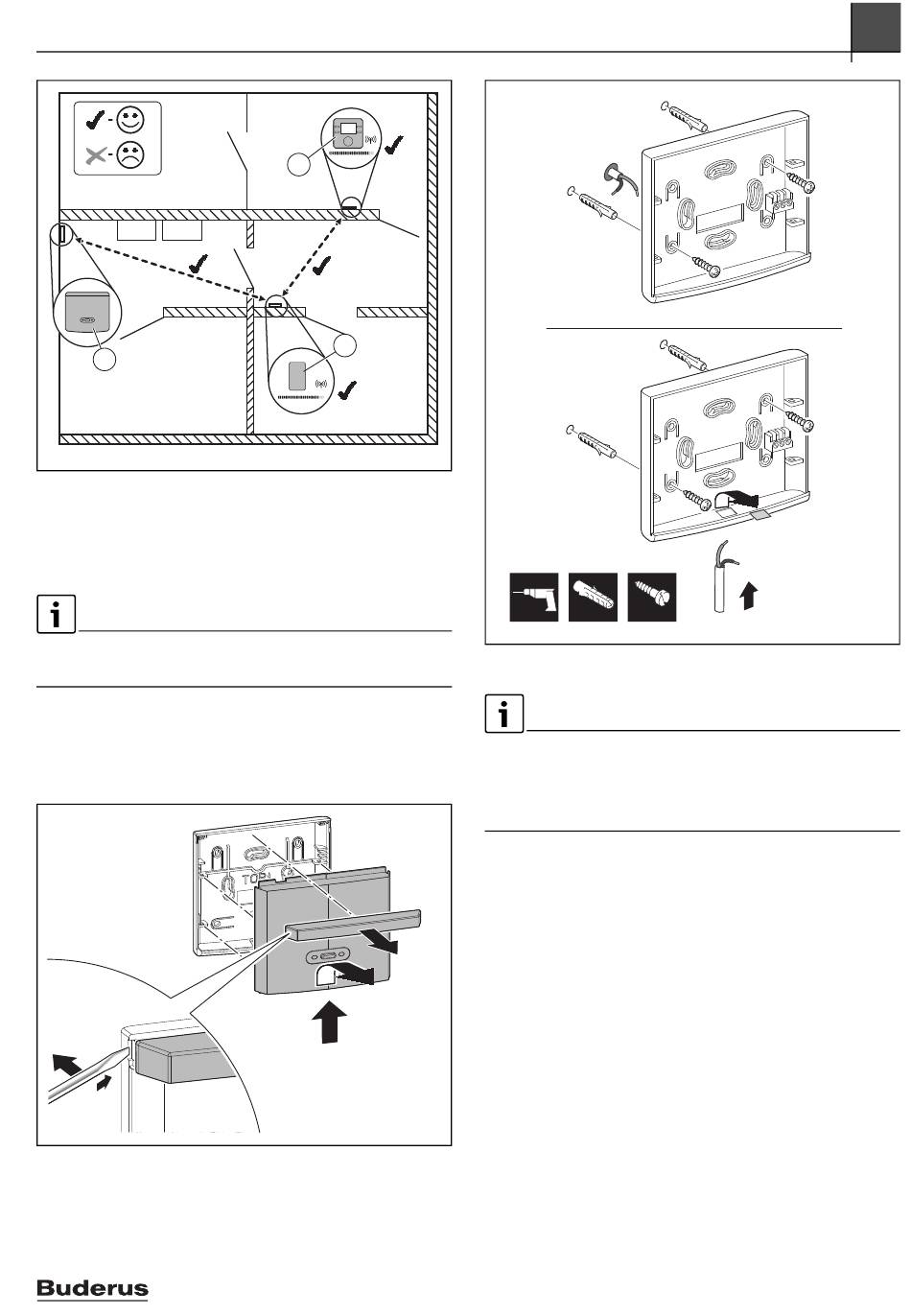

Bild 8
Optimierter Installationsort durch RFX100
[1] Funkmodul
[2] RC200 RF
[3] RFX100
Das WLAN-Signal kann den Funkverkehr des Regelungssys-
tems beeinflussen. Beide Funksysteme möglichst gut trennen.
3.1.1 Funkmodul installieren
Die BUS-Leitung versorgt das Funkmodul mit Energie. Die Pola-
rität der Adern ist beliebig.
1.
Bild 9
Verkleidung vom Sockel abnehmen
RC200 RF – 6721821300 (2020/04)
2
3
0 010 007 148-002
2.
4.
3.
0 010 007 776-001
Installation und Inbetriebnahme
6 mm
6 mm
3,5 mm
Bild 10
Sockel installieren
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder im BUS-
System eine Ringstruktur vorliegt, ist die Inbetriebnahme der
Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
100 m mit 0,50 mm
Leiterquerschnitt
2
300 m mit 1,50 mm
Leiterquerschnitt.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, BUS-
Teilnehmer wahlweise seriell oder sternförmig anschlie-
ßen.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
3
1.
2.
0010007174-002
7
