Liquiphant FailSafe FTL85
8.4 Wiederholungsprüfung
HINWEIS
‣
Den Funktionstest nur im Gutzustand starten
‣
Bei Anwendungen im sicherheitsbezogenem Betrieb das Handbuch für Funktionale Sicher-
heit beachten
Der Prüftaster kann zur Simulation des Anforderungsstroms benutzt werden. Der Ausgang
wird so eingestellt, dass die Ströme 6 mA (MAX) oder 9 mA (MIN) angezeigt werden.
Wiederholungsprüfung durchführen:
1. Prüftaster drücken
 Grenzstandalarm wird ausgelöst (MAX = 6 mA oder MIN = 9 mA)
2. Prüftaster loslassen
 Systemneustart mit ≤ 3,6 mA und anschließend regulärer Betrieb
Ablauf der Wiederholungsprüfung, siehe Betriebsanleitung und Handbuch für Funktio-
nale Sicherheit.
8.5 Gerät einschalten
Beim Einschalten der Hilfsenergie ist der Ausgang auf Ausfallsignal. Das Gerät ist nach maxi-
mal 4 s betriebsbereit.

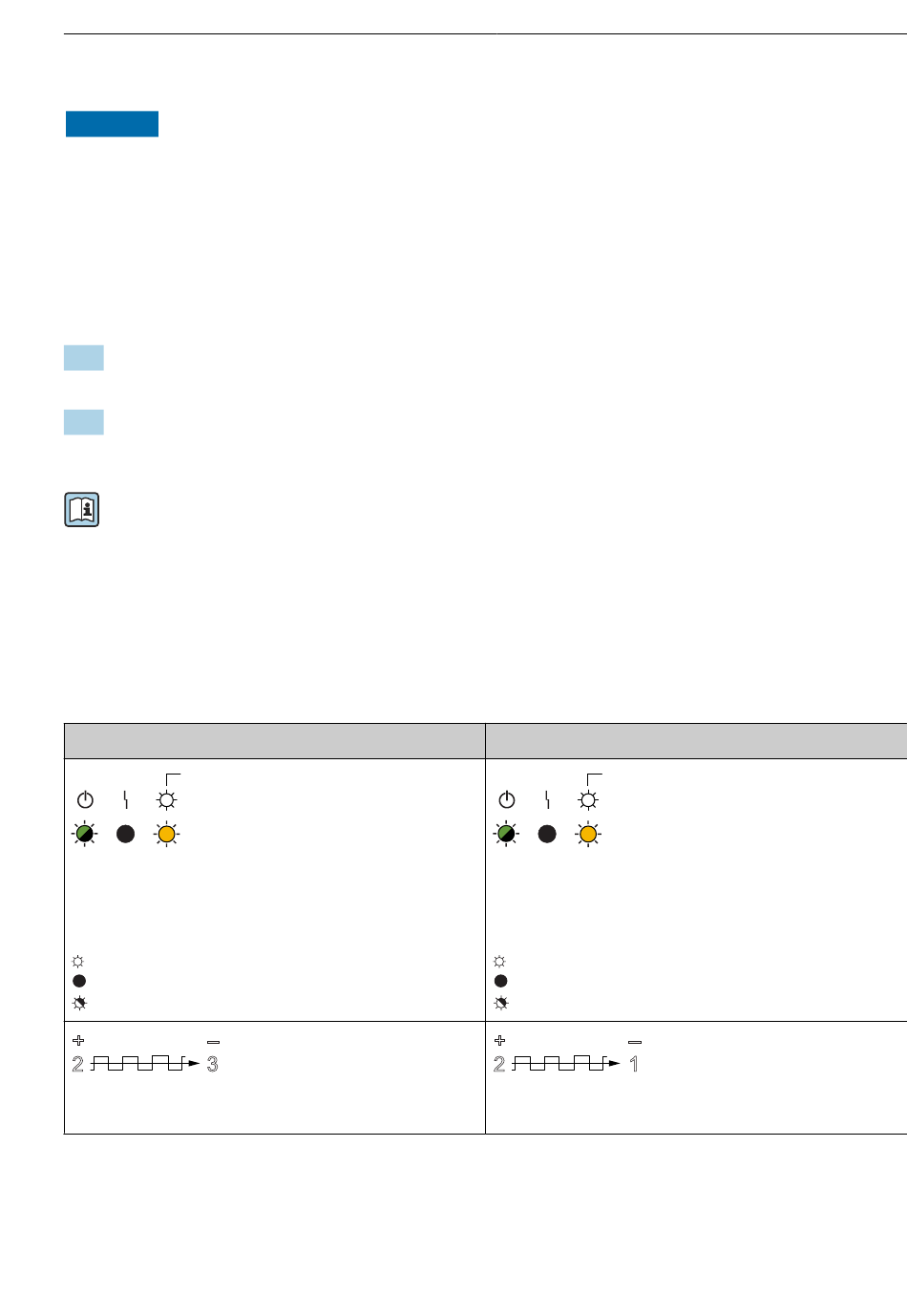

8.5.1 Verhalten Schaltausgang und Signalisierung im Gutzustand
MIN
I >12 mA
GN YE
 18 Signalisierung LEDs
= an
= aus
= blinkt
18.5 mA
+ –
2 3
 20 Ausgangssignal
Ein permanentes LIVE-Signal (Frequenz 0,25 Hz, Amplitude ± 0,5 mA) überlagert das Aus-
gangssignal im Gutzustand.
Endress+Hauser
MAX
GN YE
A0018047
 19 Signalisierung LEDs
= an
= aus
= blinkt
13.5 mA
+
2
A0018048
 21 Ausgangssignal
I >12 mA
–
1
Inbetriebnahme
A0018047
A0018049
