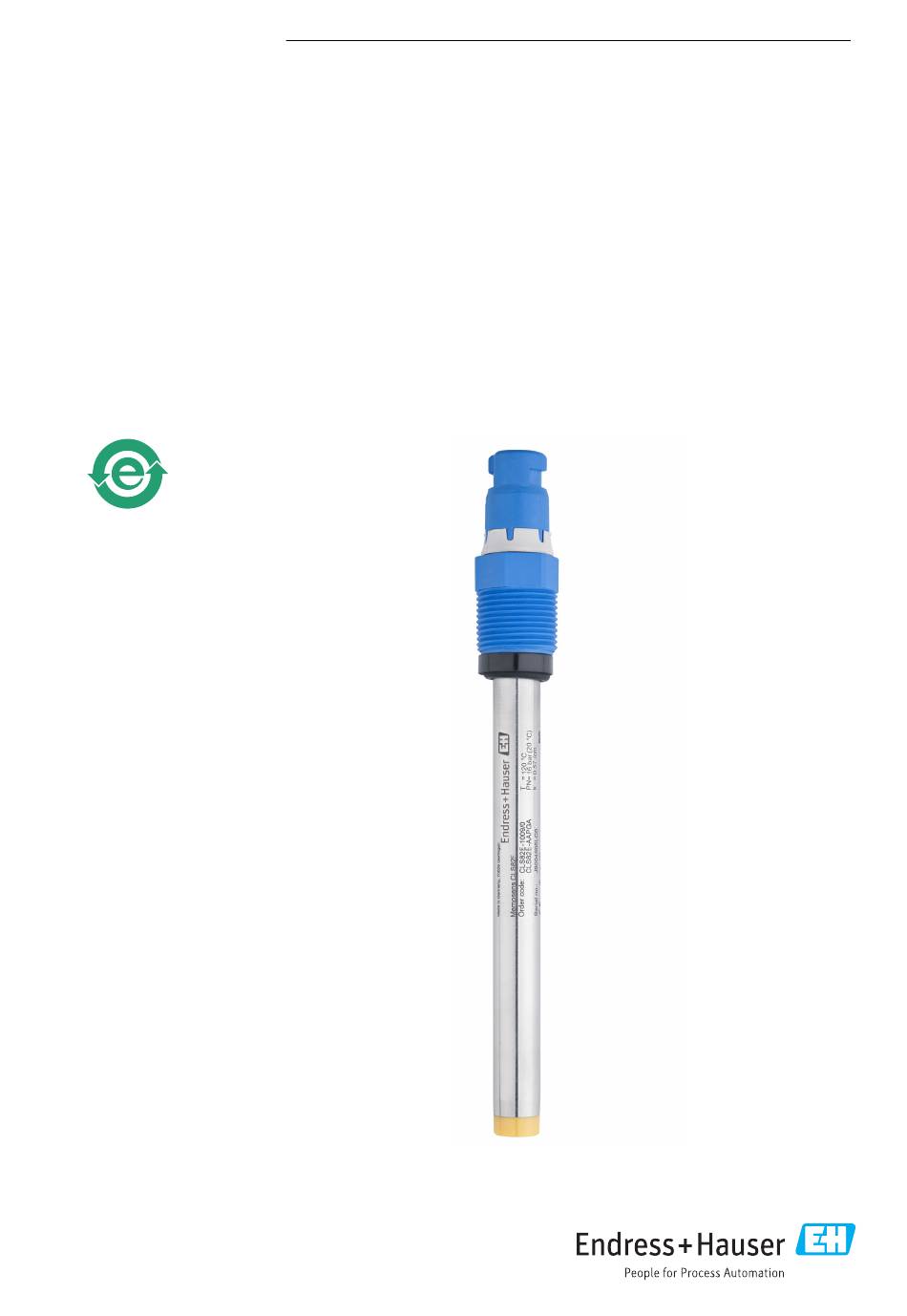

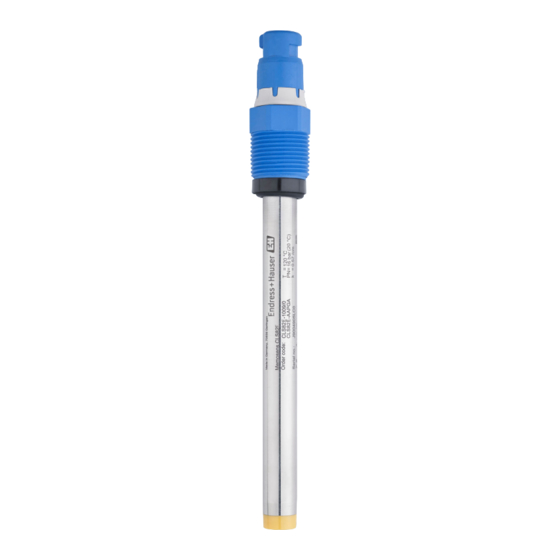

- Seite 1 Products Solutions Services BA02027C/07/DE/01.20 71467422 2021-01-31 Betriebsanleitung Memosens CLS82E Leitfähigkeitssensor mit Memosens-Protokoll Konduktiv gemessene Leitfähigkeit in Flüssigkeiten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Memosens CLS82E Inhaltsverzeichnis Hinweise zum Dokument ..3 Technische Daten ... . . 16 Warnhinweise ..... . . 3 10.1 Eingang . -
Seite 3: Hinweise Zum Dokument
Verweis auf Dokumentation zum Gerät Verweis auf Seite Verweis auf Abbildung Ergebnis eines Handlungsschritts Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf der Produktseite im Internet folgende Anleitung: Technische Information Memosens CLS82E, TI01529C Endress+Hauser... -
Seite 4: Grundlegende Sicherheitshin
Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Der Leitfähigkeitssensor Memosens CLS82E ist zur Messung von niedriger bis hoher Leitfä- higkeit von Flüssigkeiten in Applikationen mit hygienischen Anforderungen bestimmt. Der große Messbereich ermöglicht den Einsatz in einer Vielzahl von Applikationen, z. B. : •... -
Seite 5: Arbeitssicherheit
Memosens CLS82E Warenannahme und Produktidentifizierung Arbeitssicherheit Als Anwender sind Sie für die Einhaltung folgender Sicherheitsbestimmungen verantwortlich: • Installationsvorschriften • Lokale Normen und Vorschriften • Vorschriften zum Explosionsschutz Störsicherheit • Das Produkt ist gemäß den gültigen internationalen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. -
Seite 6: Produktidentifizierung
Die Produktübersicht wird in einem Popup-Fenster angezeigt. Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Endress+Hauser... -
Seite 7: Lieferumfang
Memosens CLS82E Warenannahme und Produktidentifizierung Lieferumfang Im Lieferumfang sind: • Sensor in der bestellten Ausführung • Betriebsanleitung Zertifikate und Zulassungen Zertifikate und Zulassungen sind optional, das heißt abhängig von der Produktausfüh- rung. 3.4.1 -Zeichen EU-Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. -
Seite 8: Weitere Zertifizierungen
Montage Memosens CLS82E 3.4.4 Werkszeugnisse Herstellerprüfzertifikat mit Angabe der individuellen Zellkonstante Oberflächenrauigkeitsprüfung Mediumsberührende Edelstahloberflächen geprüft auf ≤ R 0,38 µm. 3.4.5 Weitere Zertifizierungen Abnahmeprüfzeugnis nach EN 10204 3.1 Je nach Ausführung wird ein Prüfzeugnis 3.1 gemäß EN 10204 geliefert (→ Produktkonfigu- rator auf der Produktseite). -
Seite 9: Einbaufaktoren Bei Armaturen
Memosens CLS82E Montage Für die 3-A konforme Installation muss folgendes beachtet werden: ‣ Nachdem das Gerät montiert wurde, muss die hygienische Integrität sichergestellt werden. ‣ Es müssen 3-A konforme Prozessanschlüsse eingesetzt werden. 4.1.2 Einbaufaktoren bei Armaturen Bei Durchfluss-Armaturen oder Armaturen mit Schutzkorb in denen der Abstand a >15 mm (→... - Seite 10 Montage Memosens CLS82E A0024626 2 Schematische Darstellung des Sensors in beengter Einbaulage Wandabstand Spaltbreite 1.20 1.10 1.00 0.90 0.80 0.12 0.39 0.59 0.79 a [inch] 0.20 A0034378 3 Abhängigkeit des Einbaufaktors f vom Wandabstand a Elektrisch isolierende Rohrwand...
-
Seite 11: Montagekontrolle
Memosens CLS82E Elektrischer Anschluss 1.06 1.04 1.02 1.00 0.98 0.96 0.94 b [mm] 0.12 0.20 0.39 0.59 0.79 b [inch] A0024616 4 Abhängigkeit des Einbaufaktors f von der Spaltbreite b Elektrisch isolierende Rohrwand Elektrisch leitende Rohrwand Montagekontrolle Sind Sensor und Kabel unbeschädigt? Ist der Sensor in den Prozessanschluss eingebaut und hängt nicht frei am Kabel? -
Seite 12: Sensor Anschließen
Elektrischer Anschluss Memosens CLS82E Sensor anschließen Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel CYK10. Com B Com A – A0024019 5 Messkabel CYK10 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße... -
Seite 13: Inbetriebnahme
Memosens CLS82E Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern: • Sensor korrekt eingebaut? • Elektrischer Anschluss richtig? Temperaturkompensations- und Dämpfungs-Einstellungen am Messumformer prüfen. Betriebsanleitung des verwendeten Messumformers, z. B. BA01245C bei Verwendung von Liquiline CM44x oder CM44xR. WARNUNG Austretendes Prozessmedium Verletzungsgefahr durch hohen Druck, hohe Temperaturen oder chemische Gefährdungen! ‣... -
Seite 14: Sensor Kalibrieren
Reparatur Memosens CLS82E WARNUNG Thioharnstoff Gesundheitsschädlich beim Verschlucken! Verdacht auf krebserzeugende Wirkung! Kann das Kind im Mutterleib möglicherweise schädigen! Umweltgefährlich mit langfristiger Wirkung! ‣ Schutzbrille, Schutzhandschuhe und entsprechende Schutzkleidung tragen. ‣ Jeden Kontakt mit Augen, Mund und Haut vermeiden. ‣... -
Seite 15: Ersatzteile
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Endress+Hauser... -
Seite 16: Zubehör
Zubehör Memosens CLS82E Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cyk10... -
Seite 17: Leistungsmerkmale
Memosens CLS82E Technische Daten 10.1.2 Messbereiche Leitfähigkeit 1 µS/cm ... 500 mS/cm Bezogen auf Wasser bei 25 °C (77 °F) Temperatur -5 ... 140 °C (23 ... 284 °F) 10.1.3 Zellkonstante k = 0,57 cm 10.1.4 Temperaturkompensation Pt1000 (Klasse A nach IEC 60751) 10.2... -
Seite 18: Umgebung
Technische Daten Memosens CLS82E 10.2.4 Wiederholbarkeit Leitfähigkeit ≤ 0,2 % vom Messwert, im spezifizierten Messbe- reich Temperatur ≤ 0,05 K 10.3 Umgebung 10.3.1 Umgebungstemperatur –20 … 60 °C (–4 … 140 °F) 10.3.2 Lagerungstemperatur -25 ... +80 °C (-10 ... +180 °F) 10.3.3... -
Seite 19: Temperatur-Druck-Diagramm
Memosens CLS82E Technische Daten 10.4.3 Temperatur-Druck-Diagramm p [bar] absolute T [°C] –5 100 120 T [° ] F A0044758 6 Druck-Temperatur-Diagramm Kurzzeitig sterilisierbar (45 Min.) 10.5 Konstruktiver Aufbau 10.5.1 Gewicht Je nach Ausführung, z. B. • Prozessanschluss Pg 13,5: 0,06 ... 0,09 kg (0,13 ... 0,20 lbs) •... -
Seite 20: Stichwortverzeichnis
Stichwortverzeichnis Memosens CLS82E Stichwortverzeichnis 0 … 9 3-A ......7 Lagerungstemperatur ....18 Leistungsmerkmale . - Seite 21 Memosens CLS82E Stichwortverzeichnis Leistungsmerkmale ... . . 17 Prozess ..... 18 Umgebung .
