Sicherheitshinweise
GEFAHR
Lebensgefahr - durch Betreiben eines nicht
verkehrssicheren oder beschädigten Gerätes
•
Vor jeder Inbetriebnahme das Fahr-
zeug auf Verkehrssicherheit überprüfen
(Beleuchtung, Bremsanlage, Schutzverklei-
dungen...)!

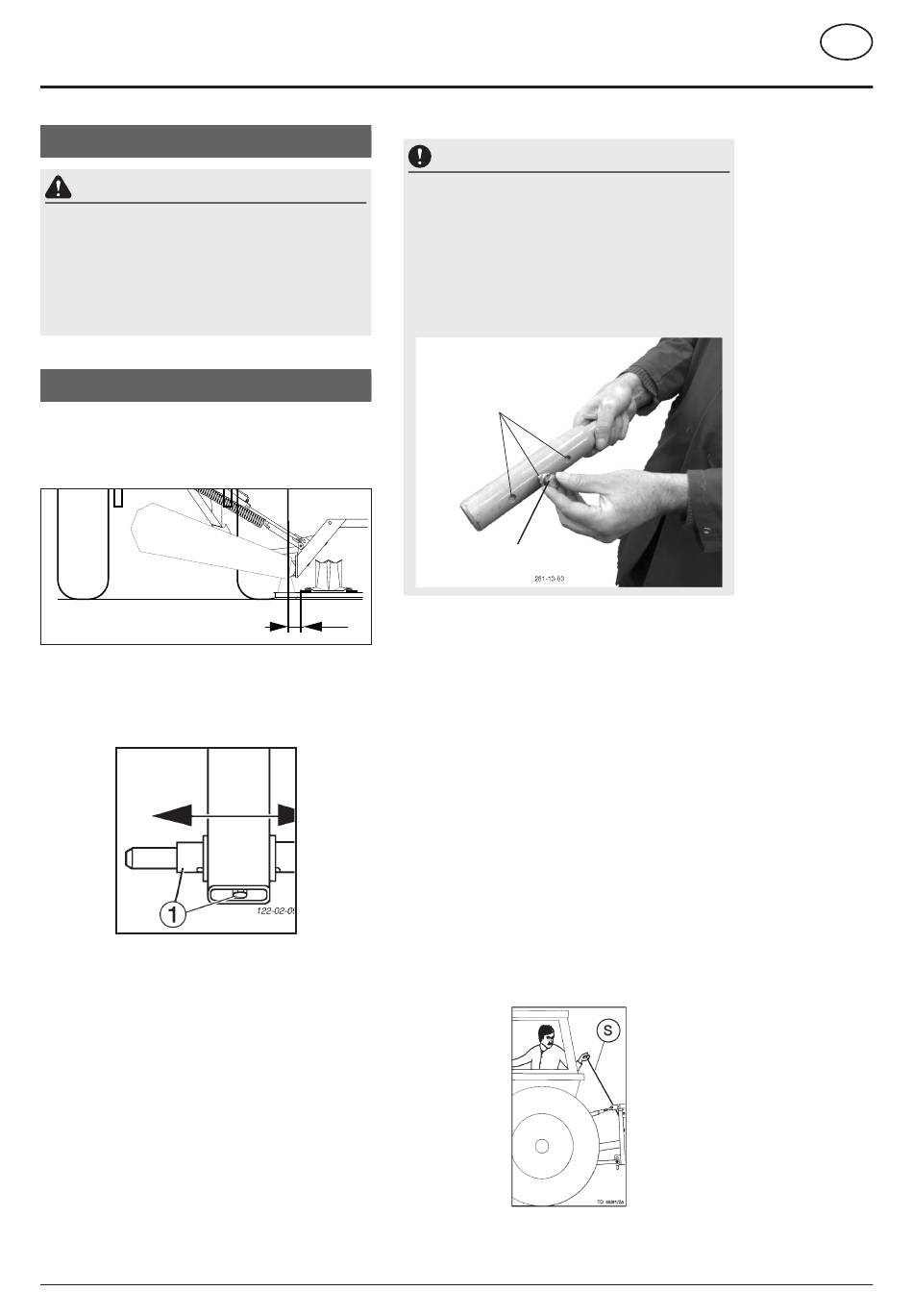

Gerät an Schlepper anbauen
1. Gerät an Dreipunkt-Anhängung abstecken.
- Mähwerk so anbauen, daß der Abstand zwischen
der inneren Mähscheibe und dem Schlepper reifen 0 -
10 cm beträgt. Siehe Kapitel "Anbauvarianten"
TD 39/96/3
- Unterlenkerbolzen (1) am Tragrahmen entsprechend
der Dreipunkt-Kategorie und der Spurweite mit der
Fixierschraube einstellen. Der Mäher soll nicht am
hinteren Traktorreifen streifen.
2000-DE ANBAU_3741
gerät an Schlepper anBauen
HINWEIS
R i s i ko e i n e s S a c h s c h a d e n s d u r c h e i n
s i c h v o m S c h l e p p e r l ö s e n d e s G e r ä t .
Wenn die Schraube nur in der Halterung fixiert ist
und die Bohrung im Bolzen nicht erreicht, ist die
Seitwärtsbewegung des Bolzens weiterhin möglich
und der Mäher kann sich aus der Ankuppelung lösen.
•
Kontrollieren sie die feste Verbindung zwi-
schen Schraube (1) und Kupplungsbolzen.
3 Bohrungen
Fixierschraube
0 - 10 cm
- bei Zwillingsräder oder bei besonders breiten Reifen,
siehe Hinweise im Anhang dieser Betriebsanleitung
2. Hydrauliksteckkupplungen an schließen
Bei Klappzylinder / Entlastung auf Doppeltwirkendem
Hydraulikanschluss:
Beide schwarzen Steckkupplungen (Entlastung) an
einen doppeltwirkenden Hydraulikanschluss am Traktor
anschließen.
Bei Klappzylinder / Entlastung auf einfachwirkendem
Hydraulikanschluss (optional):
Schwarze Steckkupplung (Entlastung) an ein en
einfachwirkenden Hydraulikanschluss anschließen.
Bei hydraulischer Seitenschutzklappung (optional):
Beide grauen Steckkkupplungen an ein doppeltwirkendes
Steuergerät anschließen
3. Klappenentriegelungsseil (S) in die
Schlepperkabine verlegen.
- 6 -
D
