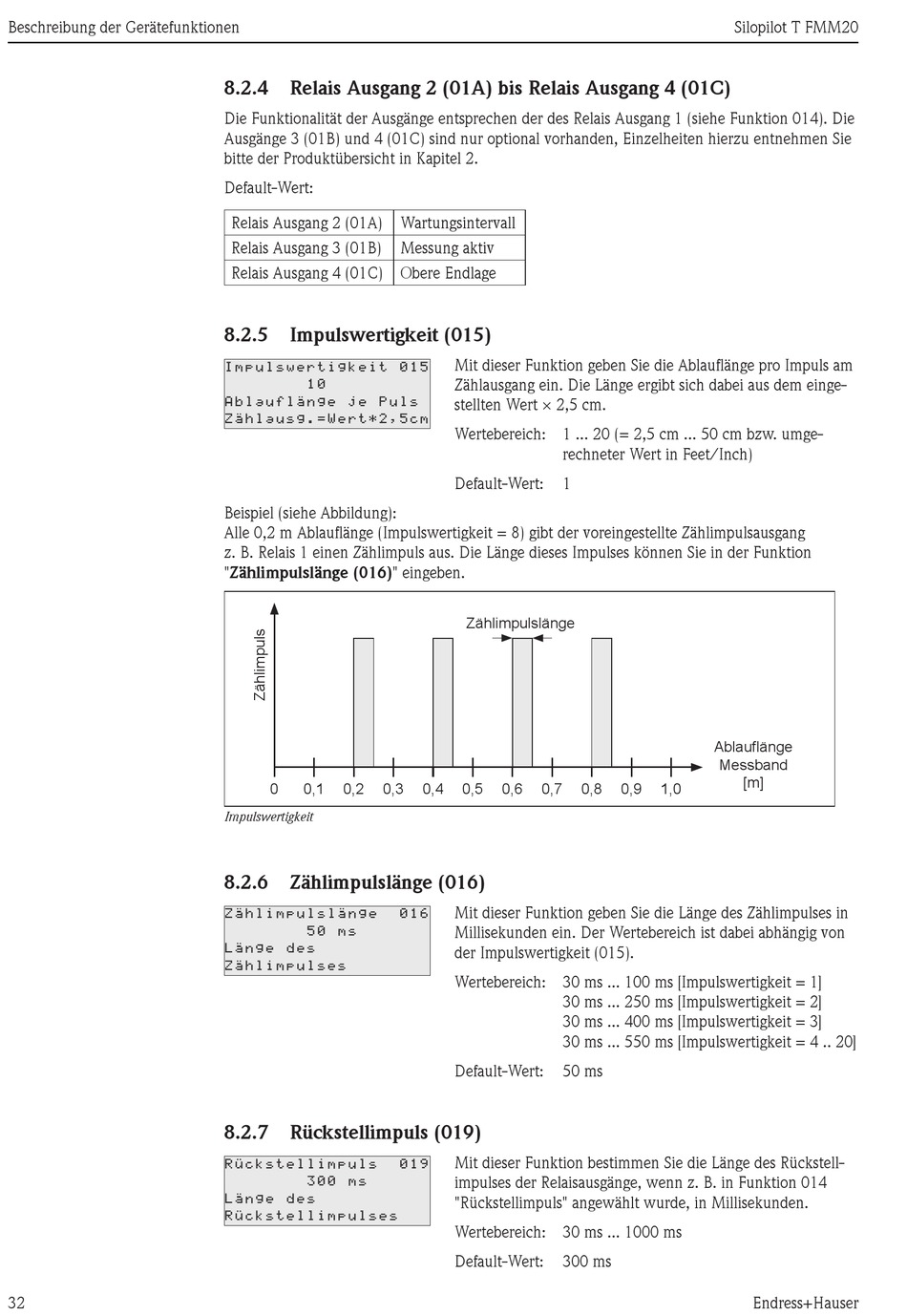

Beschreibung der Gerätefunktionen
32
8.2.4
Relais Ausgang 2 (01A) bis Relais Ausgang 4 (01C)
Die Funktionalität der Ausgänge entsprechen der des Relais Ausgang 1 (siehe Funktion 014). Die
Ausgänge 3 (01B) und 4 (01C) sind nur optional vorhanden, Einzelheiten hierzu entnehmen Sie
bitte der Produktübersicht in Kapitel 2.
Default-Wert:
Relais Ausgang 2 (01A)
Relais Ausgang 3 (01B)
Relais Ausgang 4 (01C) Obere Endlage
8.2.5
Impulswertigkeit (015)
Beispiel (siehe Abbildung):
Alle 0,2 m Ablauflänge (Impulswertigkeit = 8) gibt der voreingestellte Zählimpulsausgang
z. B. Relais 1 einen Zählimpuls aus. Die Länge dieses Impulses können Sie in der Funktion
"Zählimpulslänge (016)" eingeben.
0
0,1
0,2
0,3
Impulswertigkeit
8.2.6
Zählimpulslänge (016)
8.2.7
Rückstellimpuls (019)
Wartungsintervall
Messung aktiv
Mit dieser Funktion geben Sie die Ablauflänge pro Impuls am
Zählausgang ein. Die Länge ergibt sich dabei aus dem einge-
stellten Wert × 2,5 cm.
Wertebereich: 1 ... 20 (= 2,5 cm ... 50 cm bzw. umge-
rechneter Wert in Feet/Inch)
Default-Wert:
1
Zählimpulslänge
0,4
0,5
0,6
0,7
Mit dieser Funktion geben Sie die Länge des Zählimpulses in
Millisekunden ein. Der Wertebereich ist dabei abhängig von
der Impulswertigkeit (015).
Wertebereich: 30 ms ... 100 ms [Impulswertigkeit = 1]
30 ms ... 250 ms [Impulswertigkeit = 2]
30 ms ... 400 ms [Impulswertigkeit = 3]
30 ms ... 550 ms [Impulswertigkeit = 4 .. 20]
Default-Wert:
50 ms
Mit dieser Funktion bestimmen Sie die Länge des Rückstell-
impulses der Relaisausgänge, wenn z. B. in Funktion 014
"Rückstellimpuls" angewählt wurde, in Millisekunden.
Wertebereich: 30 ms ... 1000 ms
Default-Wert:
300 ms
Silopilot T FMM20
Ablauflänge
Messband
[m]
0,8
0,9
1,0
