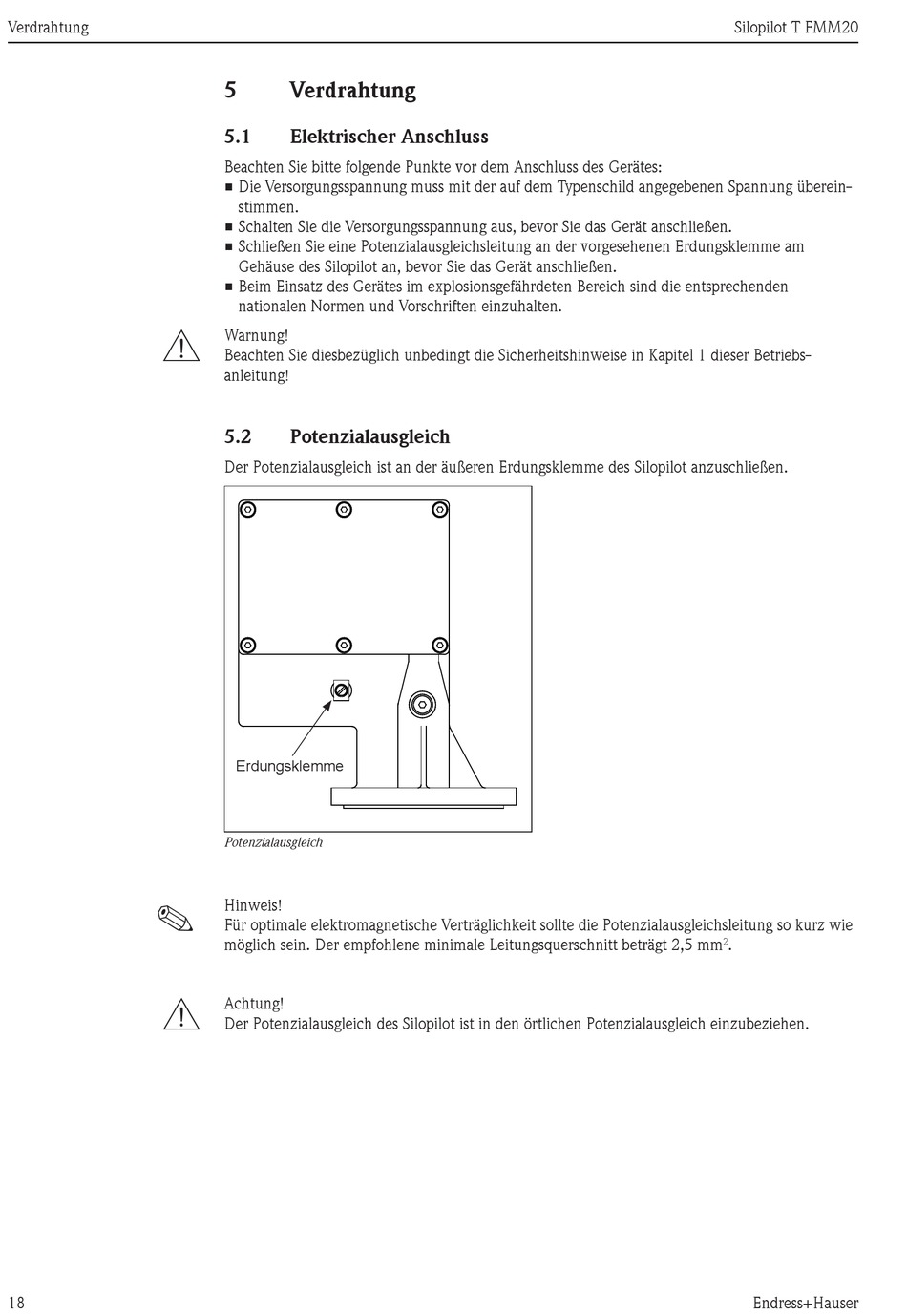

Verdrahtung
#
!
#
18
5
Verdrahtung
5.1
Elektrischer Anschluss
Beachten Sie bitte folgende Punkte vor dem Anschluss des Gerätes:
• Die Versorgungsspannung muss mit der auf dem Typenschild angegebenen Spannung überein-
stimmen.
• Schalten Sie die Versorgungsspannung aus, bevor Sie das Gerät anschließen.
• Schließen Sie eine Potenzialausgleichsleitung an der vorgesehenen Erdungsklemme am
Gehäuse des Silopilot an, bevor Sie das Gerät anschließen.
• Beim Einsatz des Gerätes im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und Vorschriften einzuhalten.
Warnung!
Beachten Sie diesbezüglich unbedingt die Sicherheitshinweise in Kapitel 1 dieser Betriebs-
anleitung!
5.2
Potenzialausgleich
Der Potenzialausgleich ist an der äußeren Erdungsklemme des Silopilot anzuschließen.
Erdungsklemme
Potenzialausgleich
Hinweis!
Für optimale elektromagnetische Verträglichkeit sollte die Potenzialausgleichsleitung so kurz wie
möglich sein. Der empfohlene minimale Leitungsquerschnitt beträgt 2,5 mm
Achtung!
Der Potenzialausgleich des Silopilot ist in den örtlichen Potenzialausgleich einzubeziehen.
Silopilot T FMM20
.
2
Endress+Hauser
