Endress+Hauser Teqwave F Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Teqwave F:
- Betriebsanleitung (80 Seiten) ,
- Kurzanleitung (44 Seiten) ,
- Technische information (24 Seiten)
Verwandte Anleitungen für Endress+Hauser Teqwave F
Inhaltszusammenfassung für Endress+Hauser Teqwave F
- Seite 1 Products Solutions Services BA01823D/06/DE/02.19 71452948 2019-09-10 Gültig ab Version 2.2.zz (Gerätefirmware) Betriebsanleitung Teqwave F/I Modbus TCP Messgerät mit akustischer Oberflächenwellentechnologie...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Teqwave F/I Modbus TCP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Elektrischer Anschluss ... . . 18 Dokumentfunktion ..... - Seite 4 11.4.1 Graphdarstellung anpassen ..48 13.2 Endress+Hauser Dienstleistungen ..11.4.2 Graphwerkzeuge ....49 11.4.3 Autoskalierung ein- und ausschal-...
-
Seite 5: Hinweise Zum Dokument
Teqwave F/I Modbus TCP Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole Für Informationstypen
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →... -
Seite 7: Standarddokumentation
Teqwave F/I Modbus TCP Hinweise zum Dokument 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann. -
Seite 8: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Teqwave F/I Modbus TCP Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. -
Seite 9: Betriebssicherheit
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 10: Produktbeschreibung

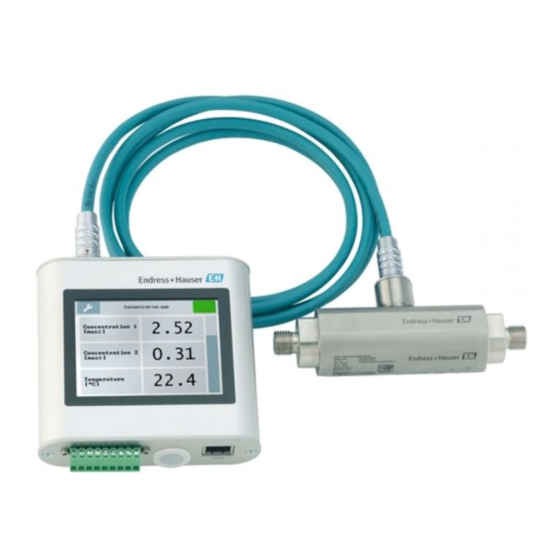

Produktbeschreibung Teqwave F/I Modbus TCP Produktbeschreibung Die Messeinrichtung besteht aus einem Messaufnehmer und einem Messumformer. Die Montage von Messaufnehmer und Messumformer erfolgt räumlich voneinander getrennt. Ein Verbindungskabel mit Push-Pull-Stecker verbindet Messaufnehmer und Messumfor- mer miteinander. Produktbeschreibung Zwei Ausführungen des Messaufnehmers sind verfügbar: •... -
Seite 11: Messumformer
Applicator aufgeführt → 66. Ist eine gewünschte Konzentrations-App nicht im Applicator vorhanden, benötigt Endress+Hauser eine Probe des Messstoffs, um die Konzentrations-App zu erstellen. Jeder Messumformer kann maximal 25 Konzentrations-Apps verwenden. Konzentrations-Apps sind individuell auf die Seriennummer eines Messumformers codiert. -
Seite 12: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" . Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:... -
Seite 13: Typenschild
Teqwave F/I Modbus TCP Warenannahme und Produktidentifizierung 4.2.1 Typenschild Order code: Ser. no.: Ext. ord. cd.: Device ID FW Device Rev. A0035638 3 Beispiel Messumformer-Typenschild Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Zulässige Umgebungstemperatur (T α... -
Seite 14: Lagerung Und Transport
Lagerung und Transport Teqwave F/I Modbus TCP Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Vor Sonneneinstrahlung schützen, um unzulässig hohe Oberflächentemperaturen zu vermeiden • Trocken und staubfrei lagern •... -
Seite 15: Montage
Teqwave F/I Modbus TCP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0032998 4 Montageort Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 5 x DN. Einbaulage Teqwave I A0035457 ... -
Seite 16: Messgerät Montieren
Montage Teqwave F/I Modbus TCP HINWEIS Nicht repräsentatives Messergebnis Heterogene Durchmischungen und ungleichmäßige Anströmungen führen zu verfälschten Messergebnissen, die nur für die Flüssigkeitsschicht gültig sind, in der sich der Messauf- nehmer befindet. ‣ Homogene Durchmischung und kontinuierliche Anströmung des Messaufnehmers sicherstellen. -
Seite 17: Messumformer Montieren
Teqwave F/I Modbus TCP Montage 6.2.2 Messumformer montieren A0035459 7 Mounting the transmitter Hutschienenhalter Hutschiene nach DIN EN 60715 TH 35 Messumformer mittels Hutschienenhalter an Hutschiene montieren. Montagekontrolle Folgende Kontrolle nach der Installation durchführen: Gerätezustand und Spezifikationen Hinweis Ist das Messgerät beschädigt (Sichtkontrolle)? ... -
Seite 18: Elektrischer Anschluss
Elektrischer Anschluss Teqwave F/I Modbus TCP Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Dem Messgerät daher einen Schalter oder Leistungsschalter zuordnen, der eine leichte Trennung der Versorgungs- leitung vom Netz ermöglicht. Anschlussbedingungen 7.1.1 Anforderungen an Anschlusskabel Verbindungskabel Messaufnehmer - Messumformer Nur mitgeliefertes Kabel verwenden. -
Seite 19: Anforderungen An Speisegerät
Teqwave F/I Modbus TCP Elektrischer Anschluss Terminal Belegung alarm Schaltausgang max. 50 V, 1 A 7.1.3 Anforderungen an Speisegerät Versorgungsspan- DC 24 V (Nennspannung: 18 … 35 V) nung Netzteil Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV). Messgerät anschließen GEFAHR Tod oder schwere Verletzungen durch falschen Anschluss. -
Seite 20: Versorgungsspannungskabel Anschließen
Elektrischer Anschluss Teqwave F/I Modbus TCP 7.2.2 Versorgungsspannungskabel anschließen Das Messgerät besitzt keine interne Trennvorrichtung. Dem Messgerät daher einen Schalter oder Leistungsschalter zuordnen, der eine leichte Trennung der Versorgungs- leitung vom Netz ermöglicht. Versorgungsspannungskabel über Schraubklemmen am Messumformer anschließen, Klemmenbelegung → 20. -
Seite 21: Digitaleingang (Wahleingänge)
Teqwave F/I Modbus TCP Elektrischer Anschluss Spannungsausgang 0 … 10 V 0…10 V A0035460 10 Anschlussbeispiel für Spannungsausgang, aktiv, 0 … 10 V Automatisierungssystem mit Strom- oder Spannungseingang (z.B. SPS) Analoges Anzeigeinstrument für Spannung: Die Bürde muss mindestens 750 Ω betragen... -
Seite 22: Anschlusskontrolle
Elektrischer Anschluss Teqwave F/I Modbus TCP A0035462 12 Anschlussbeispiel Digitaleingang Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer Das Anschlussbeispiel führt zu einer Aufhebung der galvanischen Trennung. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen ? ... -
Seite 23: Bedienmöglichkeiten
Teqwave F/I Modbus TCP Bedienmöglichkeiten Bedienmöglichkeiten Übersicht zu Bedienmöglichkeiten Das Messgerät bietet folgende Bedienmöglichkeiten: • Bedienung über Vor-Ort-Anzeige (Messumformer mit Touchscreen) • Bedienung über mitgeliefertes Bedientool "Teqwave Viewer" Zugriff auf Messgerät via Vor-Ort-Anzeige Bei Verwendung des Messumformers mit Touchscreen ist ein Zugriff auf das Messgerät sowohl über den Touchscreen des Messumformers als auch über das Bedientool "Teqwave... -
Seite 24: Funktionen Der Anzeige- Und Bedienelemente
Bedienmöglichkeiten Teqwave F/I Modbus TCP Funktionen der Anzeige- und Bedienelemente Button Beschreibung Einstellungsmenü Aufruf der Einstellungen. Navigation Navigieren zwischen den Menüs oder Untermenüs. Statusanzeige Anzeige des aktuellen Status und Navigieren zu detaillierten Statusmeldungen in Textform. Konzentrations-App-Name oder Betriebsanzeige-Button Anzeige des Namens der Konzentrations-App und Navigieren zur Betriebsanzeige. -
Seite 25: Led-Statusanzeigen (Messumformer Mit Led-Statusanzeige)
Teqwave F/I Modbus TCP Bedienmöglichkeiten Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung: Eingabe- und Bediensymbole der Editoren Symbol Bedeutung Auswahl der Buchstaben von A...Z. … Auswahl der Zahlen von 0...9 sowie der Sonderzeichen. -
Seite 26: Systemvoraussetzungen
Bedienmöglichkeiten Teqwave F/I Modbus TCP 8.3.1 Systemvoraussetzungen Computer-Hardware Schnittstelle Der Computer muss über eine Ethernet-RJ45-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Stecker. Bildschirm Empfohlene Bildschirmauflösung: mind. 1024 x 768 pixels. Computer-Software Empfohlenes Betriebssystem Microsoft Windows 7 oder höher. Computer-Einstellungen Benutzerrechte Entsprechende Benutzerrechte (z.B. Administratorrechte) für TCP/IP- und Proxyservereinstellungen sind erforderlich (z.B. - Seite 27 Teqwave F/I Modbus TCP Bedienmöglichkeiten 3. Einstellungsmenü → "Netzwerkeinstellungen" → "MAC-Adresse" 4. Einstellungsmenü → "Netzwerkeinstellungen" → "IP-Adresse" 5. Einstellungsmenü → "Netzwerkeinstellungen" → "Subnetzmaske" 6. Einstellungsmenü → "Netzwerkeinstellungen" → "Gateway" 7. Einstellungsmenü → "Netzwerkeinstellungen" → "DHCP" Navigation Viewer 1. Menü "Teqwave Transmitter" → "Netzwerkeinstellungen" → "IP-Adresse"...
-
Seite 28: Bedienoberfläche
Bedienmöglichkeiten Teqwave F/I Modbus TCP Parameter Beschreibung Auswahl/Eingabe/ Werkseinstellung Anzeige Gateway IP-Adresse für ein Gate- Zeichenfolge im Format 0.0.0.0 way im lokalen Netzwerk w.x.y.z eingeben. DHCP (Messumformer) DHCP aktivieren, um die Funktion aktivieren oder Funktion ist deaktiviert DHCP-Status ändern (Vie-... -
Seite 29: Allgemeine Bedien- Und Steuerelemente
Teqwave F/I Modbus TCP Bedienmöglichkeiten A0035470-DE 14 Bedienoberfläche Menüleiste Messgrößenanzeige Statusanzeige Anzeige IP-Adresse Graphdarstellung Menüleiste Menü Beschreibung Datei Funktionen zum Starten und Stoppen der Messwert- übertragung sowie zur Speicherung des Graphen. Teqwave Viewer Funktionen, die für die Einstellung des Bedientools erforderlich sind. - Seite 30 Bedienmöglichkeiten Teqwave F/I Modbus TCP Button Beschreibung Button Beenden Funktion beenden. A0035495-DE Button Aktiv Funktion oder Parameter aktivieren. Aktivierte Funkti- A0035496 onen und Parameter sind durch einen hellgrünen Pfeil gekennzeichnet. Button Inaktiv Funktion oder Parameter deaktivieren. Deaktivierte A0035497 Funktionen und Parameter sind durch einen dunkel- grünen Pfeil gekennzeichnet.
-
Seite 31: Systemintegration
Teqwave F/I Modbus TCP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien Aktuelle Versionsdaten zum Gerät Firmware-Version 2.2.zz • Auf Titelseite der Anleitung • Auf Typenschild • Auf Vor-Ort-Anzeige: Einstellun- • Über Bedientool "Teqwave Vie- wer": Hilfe → Version Freigabedatum Firmware-Version 07.2019 Lizenzschlüssel •... - Seite 32 Systemintegration Teqwave F/I Modbus TCP Registername Datentyp Registeradresse Länge Schallgeschwindigkeit / IEEE754 32 bit 0x012:0x0013X Dichte / kg/m³ IEEE754 32 bit 0x0014:0x0015 Dispersion IEEE754 32 bit 0x001A:0x001B Systemstatus 32 bit unsigned 0x0050:0x0051 Während die Übertragung der Werte bei der Modbus-Kommunikation entsprechend der Spezifikation im „Big-Endian“-Format erfolgt, sind die Inhalte der Register aus...
-
Seite 33: Inbetriebnahme
Teqwave F/I Modbus TCP Inbetriebnahme Inbetriebnahme HINWEIS Beschädigung der Touchoberfläche Scharfe Gegenstände, elektrostatische Entladungen, Wasser sowie die Verwendung von nicht-touchtauglichen Stiften wie z.B. Bleistiften können zu Fehlfunktionen des Messum- formers mit Touchbedienung führen oder die Touchoberfläche beschädigen. ‣ Keine scharfen Gegenstände zur Bedienung verwenden. -
Seite 34: Konzentrations-App Wählen
Inbetriebnahme Teqwave F/I Modbus TCP 10.4.1 Konzentrations-App wählen Die Aktivierung einer Konzentrations-App erfolgt über die Menüs Konzentrations-App auswählen (Messumformer mit Touchscreen) oder Konzentrations-App verwalten (Vie- wer). Navigation Messumformer mit Touchscreen Einstellungsmenü → "Konzentrations-App auswählen" Navigation Viewer Menü "Teqwave Transmitter" → "Konzentrations-Apps verwalten"... -
Seite 35: Messeinheit Konfigurieren
Teqwave F/I Modbus TCP Inbetriebnahme 10.4.3 Messeinheit konfigurieren Das Einstellen aller Messwerte erfolgt über das Menü Messeinheit (Messumformer mit Touchscreen) oder über das Menü Anzeigeeinstellungen (Viewer). • Die Änderung der Einheit bewirkt eine automatische Umrechnung des Messwerts. • Die Einheit der Schallgeschwindigkeit ist m/s und kann nicht verändert werden. - Seite 36 Inbetriebnahme Teqwave F/I Modbus TCP Parameterübersicht mit Kurzbeschreibung Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Analoger Kanal 1...4 Messgröße oder Sonderfunktion zur • Konzentration 1…2 Konzentration 1 Ausgabe am Analogausgang wäh- • Temperatur len. • Schallgeschwindigkeit • Dichte • Bei Auswahl Analoge Aus- •...
-
Seite 37: Messbereich Konfigurieren
Teqwave F/I Modbus TCP Inbetriebnahme Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Unterbrechzeit (s) Unterbrechzeit bis zum Festhalten Positive Ganzzahl 0 … 10 000 s der Messwerte bei aktiver Funktion Messung unterbrechen in Sekunden eingeben. Bei Eingabe einer Unter- brechzeit (s) und gleichzeiti-... -
Seite 38: Schaltausgang Konfigurieren
Inbetriebnahme Teqwave F/I Modbus TCP 3. Menü "Teqwave Transmitter" → "Anzeigeeinstellungen" → "Messgröße wählen" → "Nachkommastellen' ' Das Bedientool überträgt die Einstellungen nach Klick auf den Button Übernehmen auf den Messumformer. Parameterübersicht mit Kurzbeschreibung Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Messbereich Max Obere Grenze für gewählte Messgröße oder 20 mA-Strom/10 V-Span-... - Seite 39 Teqwave F/I Modbus TCP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Schaltmodus Modus für Schaltpunkt-Definition • Bereichsmodus Bereichsmodus wählen. • Schwellwertmodus Bei Auswahl Bereichsmodus: Obere und untere Grenze zur Definition der Schaltpunkte eingeben. A0035471 15 Beispiel: Im Bereichsmodus als Öffner (NC) konfigurierter Schaltausgang NC Normally Closed (Öffner)
-
Seite 40: Messwertanzeige Konfigurieren
Inbetriebnahme Teqwave F/I Modbus TCP Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Schaltpunkt Min Voraussetzung: Positive Kommazahl • Konzentration 1…2: 0.00 Im Parameter Schaltmodus ist • Temperatur: 0.00 Bereichsmodus gewählt. • Schallgeschwindigkeit: 500.00 Untere Grenze einstellen, bei dem • Dichte: 500.00 das Relais seinen Schaltzustand ändert. -
Seite 41: Touchscreen Konfigurieren
Teqwave F/I Modbus TCP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Vorgehen Auswahl/Eingabe Werkseinstel- lung Anzeigeein- Messumformer • Konzentration 1…2 Alle Messgrö- stellungen Messgröße antippen, um sie auf der Betriebsanzeige des Messumformers einzublenden • Temperatur ßen sind ein- oder auszublenden. • Schallgeschwindigkeit geblendet. -
Seite 42: Fehlerverhalten Konfigurieren
Inbetriebnahme Teqwave F/I Modbus TCP Parameterübersicht mit Kurzbeschreibung Parameter Vorgehen Auswahl/Eingabe Werksein- stellung Helligkeit Bildschirmhelligkeit eingeben. 20 … 100 % 100% Bei aktiviertem Bildschirmschoner muss der hier eingegebene Wert größer als der Minimalwert des Bildschirmschoners sein. Benutzerzeit Aktuelle, lokale Zeit eingeben. - Seite 43 Teqwave F/I Modbus TCP Inbetriebnahme Navigation Messumformer mit Touchscreen 1. Einstellungsmenü → "Applikationsparameter" → "Diagnose" → "Anzeigeoptionen" 2. Einstellungsmenü → "Applikationsparameter" → "Diagnose" → "Anstiegsgeschwindig- keit" → "Messgröße wählen" 3. Einstellungsmenü → "Applikationsparameter" → "Diagnose" → "Störeinflüsse" → "Schalt- punkt"...
-
Seite 44: Erweiterte Einstellungen
Inbetriebnahme Teqwave F/I Modbus TCP Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Anstiegsgeschwin- Grenzwert für maximal zulässige Änderungsgeschwindigkeit der Dis- 0,01 … 100 1/s 100 1/s Funktion ist digkeit Dispersion persion eingeben. Funktion mit Schaltfläche aktivieren oder deakti- deaktiviert. vieren. Schaltpunkt Schwellwert für Störeinflüsse (Dispersion) einstellen. -
Seite 45: Anwendungspaket "Viewer Mit Schnittstelle
Sie können die Funktionen zum Datenauslesen in diesem Fall nachträglich frei- schalten. 10.6.2 Freischaltung Endress+Hauser stellt für die Freischaltung einen Lizenzschlüssel zur Verfügung. Die Ein- gabe des Lizenzschlüssels ist erforderlich, um die Funktionen des Anwendungspakets zu aktivieren. Die Eingabe erfolgt im Viewer über das Menü "Teqwave Transmitter" → "Lizenz- schlüssel". -
Seite 46: Allgemeine Informationen
Inbetriebnahme Teqwave F/I Modbus TCP Das Anwendungspaket ist individuell auf ein bestimmtes Messgerät zugelassen und kann nur mit diesem verwendet werden. Das System prüft über eine im Lizenzschlüssel hinter- legte Seriennummer automatisch, ob eine Berechtigung für das Freischalten des Anwen- dungspakets auf dem verbundenen Messumformer vorliegt. -
Seite 47: Betrieb
Teqwave F/I Modbus TCP Betrieb Betrieb 11.1 Bediensprache anpassen Einstellungen zur Bediensprache → 33. 11.2 Vor-Ort-Anzeige konfigurieren Einstellungen zur Vor-Ort-Anzeige → 41. 11.3 Messwerte ablesen via Vor-Ort-Anzeige Über die Betriebsanzeige des Messumformers mit Touchscreen können alle aktuellen Messwerte abgelesen werden. Durch Anwählen einer Messgröße wechselt die Vor-Ort- Anzeige in die grafische Ansicht. -
Seite 48: Graphwerkzeuge
Betrieb Teqwave F/I Modbus TCP 11.3.2 Graphwerkzeuge Button Beschreibung Einstellungen Navigation zu den Grapheinstellungen. Cursor-Position Cursor-Position im Graph für gewünschte Messwert-Anzeige wählen. Löschen Löscht den Graph. Anschließend wird die Graphdarstellung fortgesetzt. 11.4 Messwerte ablesen via Bedientool Der Viewer stellt auf der Startseite Messdaten grafisch und in Textform dar. Dazu ist der Modus Live Viewer nach Verbinden des Messumformers automatisch aktiviert. -
Seite 49: Graphwerkzeuge
Teqwave F/I Modbus TCP Betrieb Parameter Vorgehen Auswahl/Eingabe Werkseinstellung Y-Achse 2 Messgrößen für die Darstellung auf • Konzentration 1 Temperatur der rechten Achse wählen. • Konzentration 2 • Temperatur • Schallgeschwindigkeit • Dichte • Dispersion Zeitintervall in s Anzeigerate in Sekunden für Abho-... -
Seite 50: Aktueller Messpunkt In .Csv-Datei Speichern
Betrieb Teqwave F/I Modbus TCP 11.5.1 Aktueller Messpunkt in .csv-Datei speichern 1. Menü "Teqwave Viewer" → "Einzelmessung" wählen. Das Fenster "Dateipfad angeben" erscheint. 2. Datei zum Speichern des Messpunkts wählen. Entweder neue .csv-Datei auf dem Computer zur Speicherung erstellen oder bestehende .csv-Datei auf dem Computer zur Speicherung auswählen. -
Seite 51: Messdaten Vom Messumformer Auslesen
Teqwave F/I Modbus TCP Betrieb Der Viewer kann mit der Funktion Speicher auslesen Messdaten, die während des Betriebs des Messumformers aufgezeichnet wurden, auslesen und löschen. Über die Funk- tion Ausgelesene Daten speichern speichert der Viewer die Daten. 11.7.1 Messdaten vom Messumformer auslesen 1. -
Seite 52: Konzentrations-App Auf Messumformer Hinzufügen
Betrieb Teqwave F/I Modbus TCP 11.8.1 Konzentrations-App auf Messumformer hinzufügen Konzentrations-Apps sind individuell auf ein bestimmtes Messgerät zugeschnitten und nur für die Verwendung mit diesem bestimmt. Das System prüft über eine in der Konzentrations-App-Datei hinterlegte Seriennummer automatisch, ob eine Berechti- gung für das Freischalten der Konzentrations-App auf dem verbundenen Messumfor-... - Seite 53 Teqwave F/I Modbus TCP Betrieb HINWEIS Beschädigung des Messgeräts Das Trennen des Messumformers von der Spannungsversorgung oder dem Computer wäh- rend des Aktualisierungsvorgangs kann den Messumformer beschädigen. ‣ Spannungsversorgung des Messumformers und Verbindung zum Computer nicht tren- nen. ‣ Direkte Netzwerkverbindung zwischen Messumformer und Computer, auf dem der Vie- wer ausgeführt wird, herstellen.
-
Seite 54: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Teqwave F/I Modbus TCP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Zur Vor-Ort-Anzeige: Messumformer mit Touchscreen Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Ausgangssig- Versorgungsspannung stimmt nicht mit der Richtige Versorgungsspannung anlegen. nale. Angabe auf dem Typenschild überein. -
Seite 55: Viewer
Teqwave F/I Modbus TCP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Betrieb außerhalb des Anwendungsbereichs. Homogene Durchmischung und kontinu- ierliche Anströmung des Messaufneh- mers sicherstellen. Luftblasen und/oder Partikel beseitigen. Stabilen Temperaturwert sicherstellen. Messaufnehmer verschmutzt. Sicherstellen, dass Messaufnehmer frei von Ver- schmutzung und Ablagerung ist. -
Seite 56: Diagnoseinformation Auf Vor-Ort-Anzeige Und Im Bedientool
Diagnose und Störungsbehebung Teqwave F/I Modbus TCP Signal Bedeutung Sensor ok Leuchtet Der Messaufnehmer arbeitet einwandfrei. grün Blinkt Die Messung ist nicht stabil und/oder mind. eine der Messgerößen befindet sich außerhalb des gültigen Bereichs. Fol- gende Systemzustände können dafür verantwortlich sein: •... -
Seite 57: Diagnoseinformation Via Modbusprotokoll
Teqwave F/I Modbus TCP Diagnose und Störungsbehebung Signalfarbe Diagnosemeldung Beschreibung Maßnahmen "Keine Flüssigkeit vorhan- Keine Flüssigkeit vorhanden Sicherstellen, dass sich ausreichend Flüssigkeit im Messauf- den" nehmer befindet. Messaufnehmer verschmutzt Sicherstellen, dass Messaufnehmer frei von Verschmutzung und Ablagerung ist. Luftblasen oder Partikel in der Flüssig- Luftblasen und/oder Partikel beseitigen. -
Seite 58: Diagnoseinformation Via Dispersionsanzeige
Diagnose und Störungsbehebung Teqwave F/I Modbus TCP Hexadecimal Diagnosemeldung Beschreibung Maßnahmen 0x00000010 Sensorspeicher defekt EEPROM im Messaufneh- Endress+Hauser-Service- mer ist defekt. kontaktieren. 0x00000080 System starten Messgerät führt Initialisie- rung durch. 0x00000100 Prozessstörung erkannt Die gemessene Dispersion • Luftblasen und/oder Par- ist größer als der einge-... -
Seite 59: Messaufnehmer Prüfen
Optionen bestehen: Bei Verwendung Messaufnehmer "Teqwave I": Messaufnehmer vollständig in Gefäß mit destilliertem oder voll entionisiertem Wasser tauchen Bei Verwendung Messaufnehmer "Teqwave F": Messaufnehmer vollständig mit destilliertem Wasser oder voll entionisiertem Wasser füllen. 2. Meldung durch Klick auf "OK" bestätigen. -
Seite 60: Messgerät Auf Werkseinstellung Zurücksetzen
Diagnose und Störungsbehebung Teqwave F/I Modbus TCP 12.7 Messgerät auf Werkseinstellung zurücksetzen Mithilfe der Funktion Werkseinstellung laden lässt sich die gesamte Gerätekonfiguration auf den Auslieferungszustand zurücksetzen. Apps/Anwendungspakete sind vom Werkseinstellung nicht betroffen. 12.7.1 Werkseinstellung laden via Messumformer mit Touchscreen 1. Einstellungsmenü → "Applikationsparameter" aufrufen. -
Seite 61: Firmware-Historie
Teqwave F/I Modbus TCP Diagnose und Störungsbehebung Parameter Beschreibung Anzeige Werkseinstellung Lizenzschlüssel (Viewer) Zeigt aktuell verwendeten Lizenz- 32-stellige Zahlenfolge, bestehend schlüssel. aus 4 Gruppen, die jeweils durch Bindestrich getrennt sind. Status Zeigt für den Service codierten Max. 5-stellige Zeichenfolge Gerätestatus an. -
Seite 62: Wartung
Messaufnehmer nicht beschädigen. ‣ Keine Reinigungsmittel verwenden, die das Material angreifen. 13.2 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Endress+Hauser... -
Seite 63: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden. -
Seite 64: Messgerät Entsorgen
Reparatur Teqwave F/I Modbus TCP WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten. -
Seite 65: Zubehör
Teqwave F/I Modbus TCP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 66: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwin- digkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •... -
Seite 67: Technische Daten
Teqwave F/I Modbus TCP Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Konzentrationsmessung von Flüssigkeiten bestimmt. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend beständig sind. -
Seite 68: Ausfallsignal
Technische Daten Teqwave F/I Modbus TCP Stromausgang 4 … 20 mA/Spannungsausgang 0 … 10 V Funktion Als Strom- und Spannungsausgang wahlweise einstellbar Ausführung Galvanisch getrennt Leerlaufspannung DC 15,5 V Unterbrechzeit Einstellbar: 0 … 10 000 s Zuordenbare Mess- • Aus größen... -
Seite 69: Vor-Ort-Anzeige (Messumformer Mit Touchscreen)
Teqwave F/I Modbus TCP Technische Daten Stromausgang 4 … 20 mA / Spannungsausgang 0 … 10 V Fehlerverhalten Bei Über- oder Unterschreitung des Messbereichs Ausfallinformation einstellbar in Parameter Ausgabeeinstellung: • Fehlerwert für betroffene Messgröße bei Auswahl "0 V/2 mA Grenzüberschreitung": 2 mA oder 0 V •... -
Seite 70: Energieversorgung
Technische Daten Teqwave F/I Modbus TCP Vor-Ort-Anzeige (Messumformer mit LED) Leuchtdioden (LED) Statusanzeige durch vier Leuchtdioden (Dokument "Betriebsanleitung", Kapitel "Diag- noseinformation Messumformer mit LED-Statusanzeige") Die Leuchtdioden zeigen folgende Informationen an: • Versorgungsspannung aktiv • Messsystem ohne Fehler • Gerätealarm/-störung vorhanden •... -
Seite 71: Leistungsmerkmale
Teqwave F/I Modbus TCP Technische Daten Klemmen Klemmentyp Schraubklemmen Leiterquerschnitt 0,129 … 1,31 mm (16 … 26 AWG) Kabelspezifikation → 18 16.6 Leistungsmerkmale Max. Messabweichung Schallgeschwindigkeit ±2 m/s (±6,56 ft/s) Temperatur ±0,5 K Dichte ±0,01 g/cm³ Genauigkeit Genauigkeit der Konzentrationsmessung Das Messgerät kann eine Genauigkeit von bis zu 0,01 % erreichen. -
Seite 72: Prozess
Technische Daten Teqwave F/I Modbus TCP Lagerungstemperatur 0 … +50 °C (+32 … +122 °F) Schutzart Messaufnehmer IP 68 mit eingestecktem Kabel Messumformer IP 40 Elektromagnetische Ver- • Nach IEC/EN 61326-1 träglichkeit (EMV) • Erfüllt Emissionsgrenzwert für Industrie nach EN 55011 (Klasse A) Details der Konformitätserklärung entnehmen. -
Seite 73: 16.11 Bedienbarkeit
Teqwave F/I Modbus TCP Technische Daten Werkstoffe Messumformer Gehäuse Aluminium eloxiert Fensterwerkstoff Glasplatte Klemmenanschluss Polybutylenterephthalat (PBT) Ethernet-Schnittstelle • Buchse: Ferrit • Kontaktträger: Thermoplast • Kontakte: 100 % Zinn mit Nickelauflage, vergoldet Push-Pull-Anschluss • Buchse: Messing, vernickelt • Kontaktträger: Polyetheretherketon (PEEK) •... -
Seite 74: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". - Seite 75 Teqwave F/I Modbus TCP Technische Daten Standarddokumentation Dokumenttyp Dokumentationscode Technische Information TI01381D Kurzanleitung KA01371D Endress+Hauser...
-
Seite 76: Stichwortverzeichnis
Stichwortverzeichnis Teqwave F/I Modbus TCP Stichwortverzeichnis Anforderungen an Anschlusskabel ....18 Fehlgebrauch ....... 8 Anforderungen an Personal . - Seite 77 Teqwave F/I Modbus TCP Stichwortverzeichnis Potentialausgleich sicherstellen ....20 Produkt transportieren ..... . . 14 Produktbeschreibung .
- Seite 80 www.addresses.endress.com...
