Silopilot T FMM20
!
Endress+Hauser

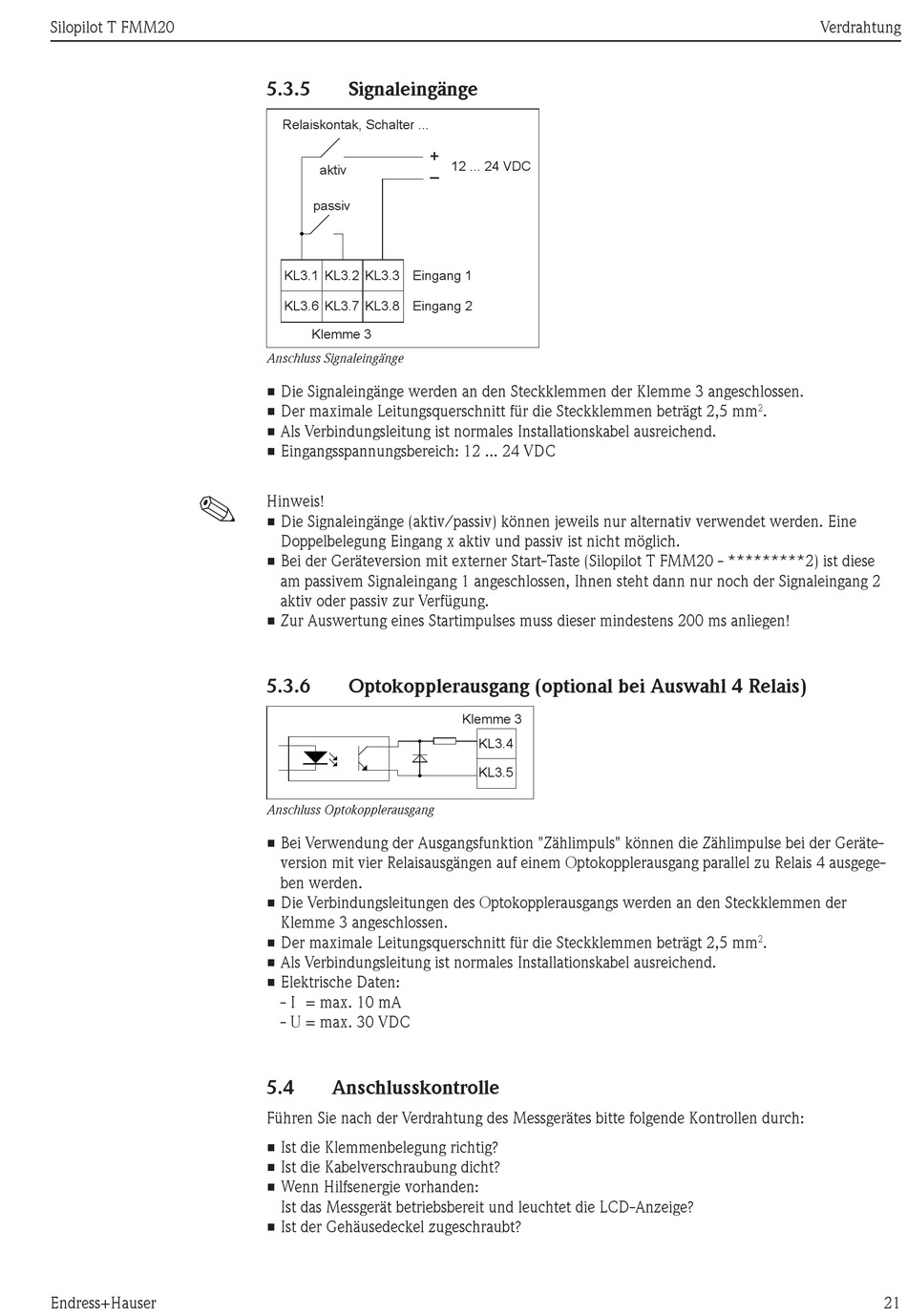

5.3.5
Signaleingänge
Relaiskontak, Schalter ...
+
aktiv
–
passiv
KL3.1 KL3.2 KL3.3 Eingang 1
KL3.6 KL3.7 KL3.8 Eingang 2
Klemme 3
Anschluss Signaleingänge
• Die Signaleingänge werden an den Steckklemmen der Klemme 3 angeschlossen.
• Der maximale Leitungsquerschnitt für die Steckklemmen beträgt 2,5 mm
• Als Verbindungsleitung ist normales Installationskabel ausreichend.
• Eingangsspannungsbereich: 12 ... 24 VDC
Hinweis!
• Die Signaleingänge (aktiv/passiv) können jeweils nur alternativ verwendet werden. Eine
Doppelbelegung Eingang x aktiv und passiv ist nicht möglich.
• Bei der Geräteversion mit externer Start-Taste (Silopilot T FMM20 - *********2) ist diese
am passivem Signaleingang 1 angeschlossen, Ihnen steht dann nur noch der Signaleingang 2
aktiv oder passiv zur Verfügung.
• Zur Auswertung eines Startimpulses muss dieser mindestens 200 ms anliegen!
5.3.6
Optokopplerausgang (optional bei Auswahl 4 Relais)
Anschluss Optokopplerausgang
• Bei Verwendung der Ausgangsfunktion "Zählimpuls" können die Zählimpulse bei der Geräte-
version mit vier Relaisausgängen auf einem Optokopplerausgang parallel zu Relais 4 ausgege-
ben werden.
• Die Verbindungsleitungen des Optokopplerausgangs werden an den Steckklemmen der
Klemme 3 angeschlossen.
• Der maximale Leitungsquerschnitt für die Steckklemmen beträgt 2,5 mm
• Als Verbindungsleitung ist normales Installationskabel ausreichend.
• Elektrische Daten:
- I = max. 10 mA
- U = max. 30 VDC
5.4
Anschlusskontrolle
Führen Sie nach der Verdrahtung des Messgerätes bitte folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig?
• Ist die Kabelverschraubung dicht?
• Wenn Hilfsenergie vorhanden:
Ist das Messgerät betriebsbereit und leuchtet die LCD-Anzeige?
• Ist der Gehäusedeckel zugeschraubt?
12 ... 24 VDC
Klemme 3
KL3.4
KL3.5
Verdrahtung
.
2
.
2
21
