Bedienung
!
22
6

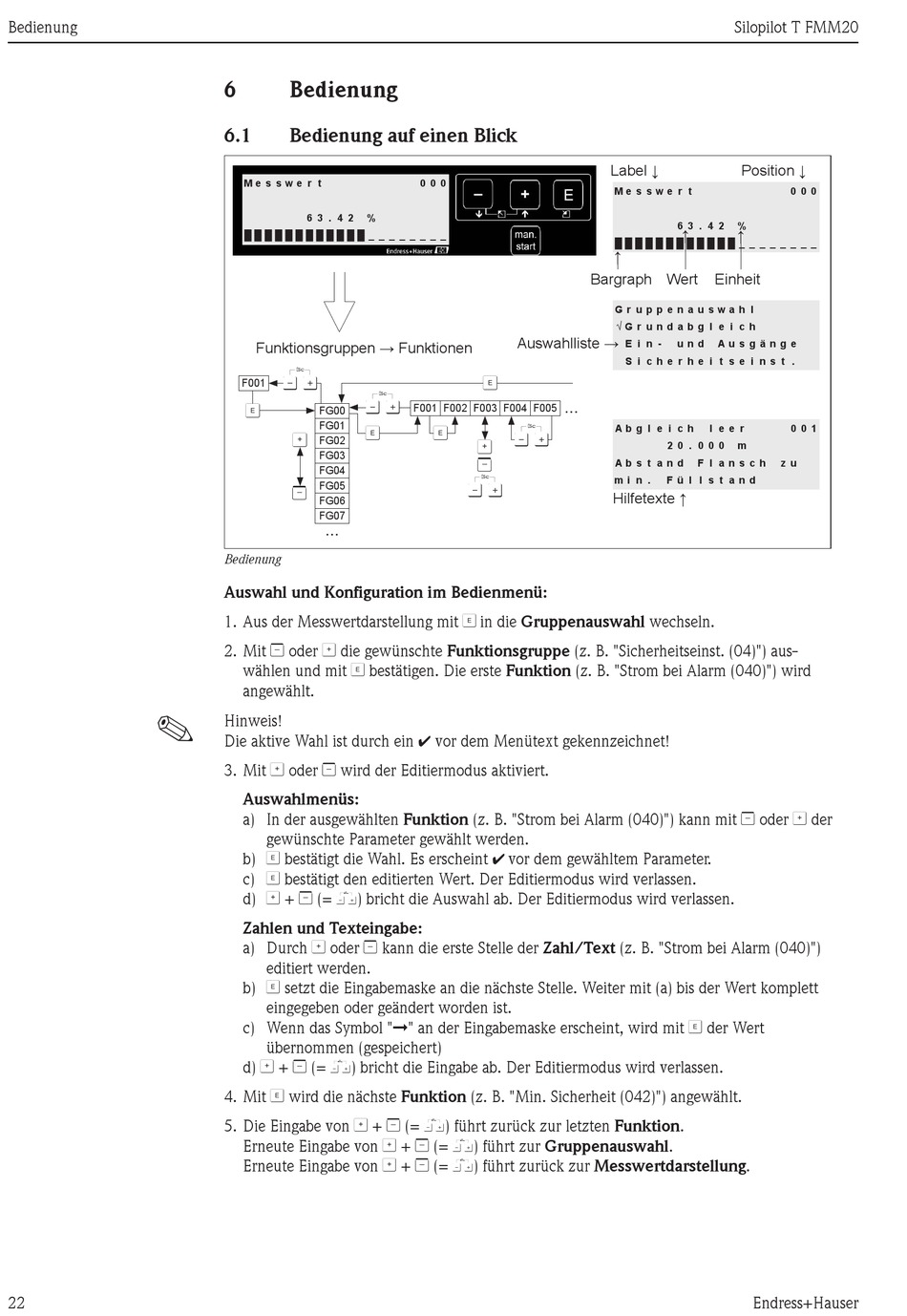

Bedienung
6.1
Bedienung auf einen Blick
M e s s w e r t
6 3 . 4 2
%
█ █ █ █ █ █ █ █ █ █ █ █ _ _ _ _ _ _ _ _
Funktionsgruppen → Funktionen
X
F001
X
F
FG00
FG01
F
O
FG02
FG03
FG04
FG05
S
FG06
FG07
...
Bedienung
Auswahl und Konfiguration im Bedienmenü:
1. Aus der Messwertdarstellung mit F in die Gruppenauswahl wechseln.
2. Mit S oder O die gewünschte Funktionsgruppe (z. B. "Sicherheitseinst. (04)") aus-
wählen und mit F bestätigen. Die erste Funktion (z. B. "Strom bei Alarm (040)") wird
angewählt.
Hinweis!
Die aktive Wahl ist durch ein
3. Mit O oder S wird der Editiermodus aktiviert.
Auswahlmenüs:
a) In der ausgewählten Funktion (z. B. "Strom bei Alarm (040)") kann mit S oder O der
gewünschte Parameter gewählt werden.
b) F bestätigt die Wahl. Es erscheint
c) F bestätigt den editierten Wert. Der Editiermodus wird verlassen.
d) O + S (= X) bricht die Auswahl ab. Der Editiermodus wird verlassen.
Zahlen und Texteingabe:
a) Durch O oder S kann die erste Stelle der Zahl/Text (z. B. "Strom bei Alarm (040)")
editiert werden.
b) F setzt die Eingabemaske an die nächste Stelle. Weiter mit (a) bis der Wert komplett
eingegeben oder geändert worden ist.
c) Wenn das Symbol "È" an der Eingabemaske erscheint, wird mit F der Wert
übernommen (gespeichert)
d) O + S (= X) bricht die Eingabe ab. Der Editiermodus wird verlassen.
4. Mit F wird die nächste Funktion (z. B. "Min. Sicherheit (042)") angewählt.
5. Die Eingabe von O + S (= X) führt zurück zur letzten Funktion.
Erneute Eingabe von O + S (= X) führt zur Gruppenauswahl.
Erneute Eingabe von O + S (= X) führt zurück zur Messwertdarstellung.
0 0 0
Auswahlliste →
F
...
F001 F002 F003 F004 F005
X
F
O
S
X
vor dem Menütext gekennzeichnet!
Ã
vor dem gewähltem Parameter.
Ã
Silopilot T FMM20
Label ↓
Position ↓
M e s s w e r t
6 3 . 4 2
%
↑
↑
█ █ █ █ █ █ █ █ █ █ █ █ _ _ _ _ _ _ _ _
↑
Bargraph
Wert
Einheit
G r u p p e n a u s w a h l
√ G r u n d a b g l e i c h
E i n -
u n d
A u s g ä n g e
S i c h e r h e i t s e i n s t .
A b g l e i c h
l e e r
2 0 . 0 0 0
m
A b s t a n d
F l a n s c h
m i n .
F ü l l s t a n d
Hilfetexte ↑
Endress+Hauser
0 0 0
0 0 1
z u
