Silopilot T FMM20
Endress+Hauser
6.2

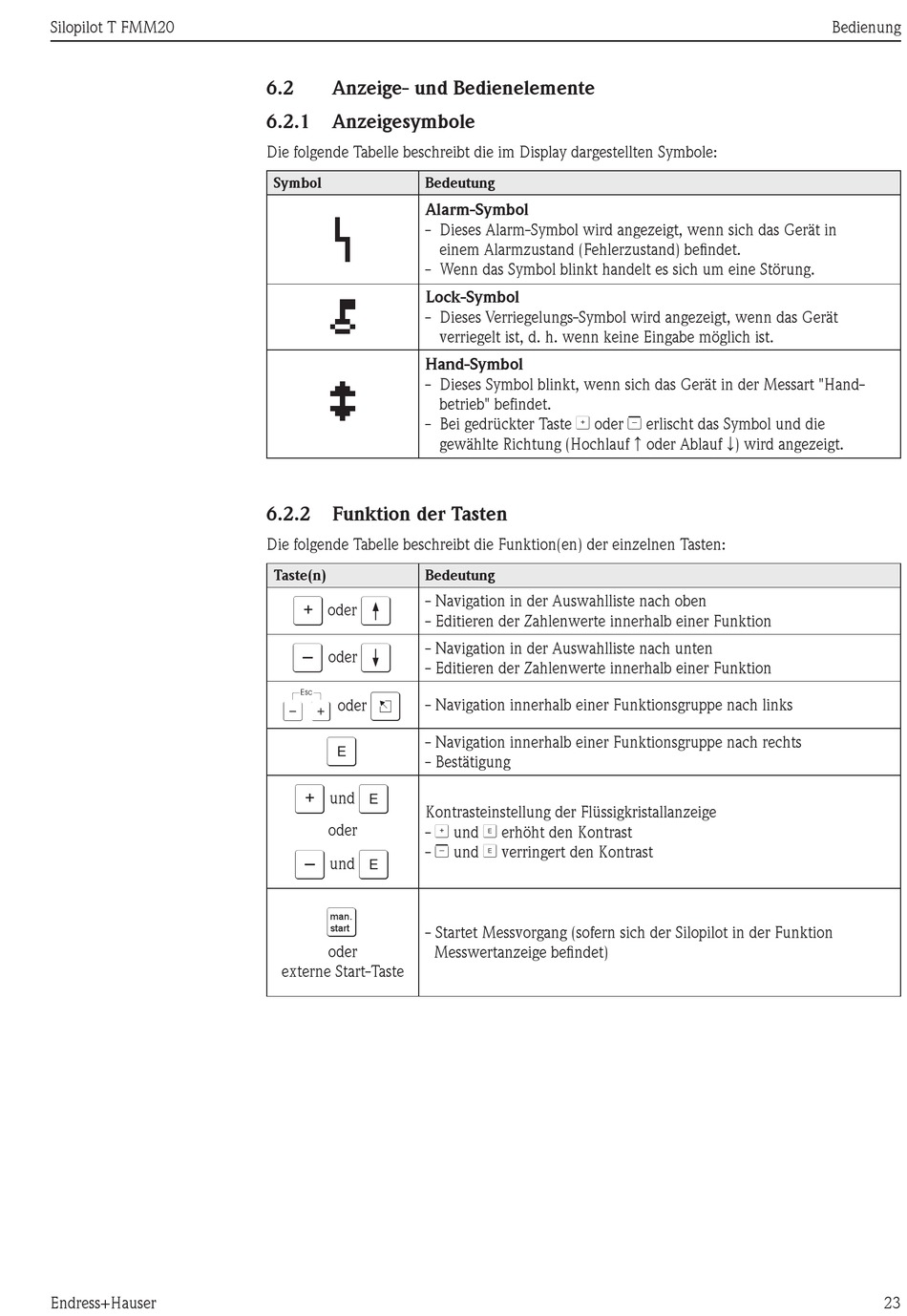

Anzeige- und Bedienelemente
6.2.1
Anzeigesymbole
Die folgende Tabelle beschreibt die im Display dargestellten Symbole:
Symbol
Bedeutung
Alarm-Symbol
- Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in
- Wenn das Symbol blinkt handelt es sich um eine Störung.
Lock-Symbol
- Dieses Verriegelungs-Symbol wird angezeigt, wenn das Gerät
Hand-Symbol
- Dieses Symbol blinkt, wenn sich das Gerät in der Messart "Hand-
- Bei gedrückter Taste O oder S erlischt das Symbol und die
6.2.2
Funktion der Tasten
Die folgende Tabelle beschreibt die Funktion(en) der einzelnen Tasten:
Taste(n)
Bedeutung
- Navigation in der Auswahlliste nach oben
O
V
oder
- Editieren der Zahlenwerte innerhalb einer Funktion
- Navigation in der Auswahlliste nach unten
S
W
oder
- Editieren der Zahlenwerte innerhalb einer Funktion
X
Z
oder
- Navigation innerhalb einer Funktionsgruppe nach links
- Navigation innerhalb einer Funktionsgruppe nach rechts
F
- Bestätigung
O
F
und
Kontrasteinstellung der Flüssigkristallanzeige
oder
- O und F erhöht den Kontrast
- S und F verringert den Kontrast
S
F
und
F
man.
start
- Startet Messvorgang (sofern sich der Silopilot in der Funktion
oder
Messwertanzeige befindet)
externe Start-Taste
einem Alarmzustand (Fehlerzustand) befindet.
verriegelt ist, d. h. wenn keine Eingabe möglich ist.
betrieb" befindet.
gewählte Richtung (Hochlauf ↑ oder Ablauf ↓ ) wird angezeigt.
Bedienung
