Silopilot T FMM20
!
Endress+Hauser
Hinweis!
• Beim Einsatz des Silopilot in Bunkern oder Silos mit starker Staubentwicklung können Sie zur
Erzeugung eines leichten Überdrucks am Silopilot an dessen Montageflansch eine Druckluftlei-
tung anschließen (Luftmenge nach Bedarf).
Der Anschluss erfolgt dabei über eine G1⁄4 - Bohrung (siehe "Gehäuseabmessungen" in
Kapitel 4.2).
• Bei zur Anbackung neigenden Produkten empfehlen wir den Einsatz der Bandausführung.
• Das Fühlgewicht muss sich bei aufgewickeltem Messseil bzw. Messband außerhalb des An-
schlussstutzens befinden (siehe folgende Abbildung). Die maximale Höhe des Stutzens ist
durch die Länge des Abstreifers vorgegeben. Bei Verwendung des Standard-Abstreifers beträgt
diese 230 mm. Der Abstreifer ist auch in den Längen 500 mm und 1000 mm (siehe Bestell-
schlüssel) erhältlich, weitere Längen sind als Sonderversion auf Anfrage erhältlich.

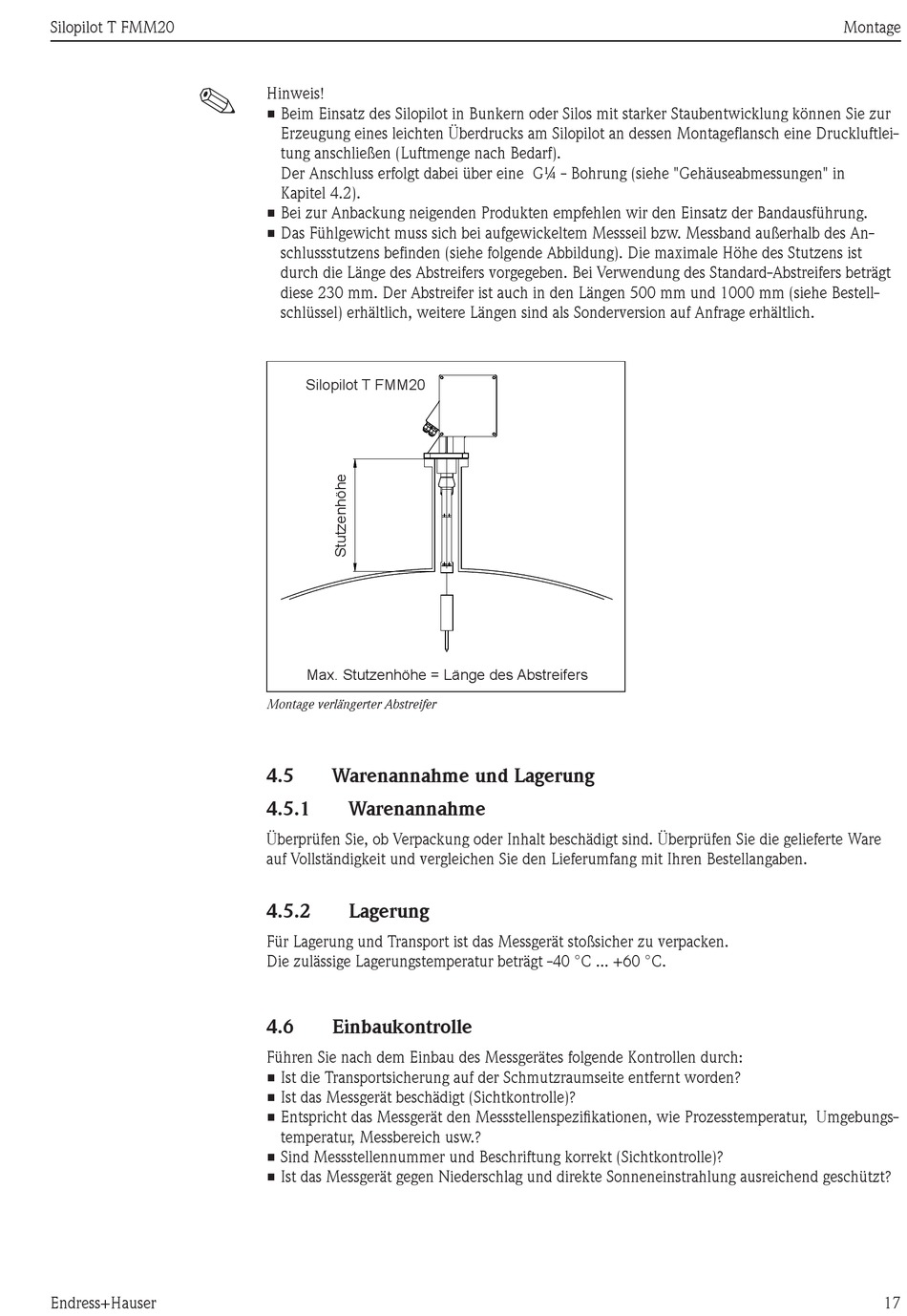

Silopilot T FMM20
Max. Stutzenhöhe = Länge des Abstreifers
Montage verlängerter Abstreifer
4.5
Warenannahme und Lagerung
4.5.1
Warenannahme
Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware
auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
4.5.2
Lagerung
Für Lagerung und Transport ist das Messgerät stoßsicher zu verpacken.
Die zulässige Lagerungstemperatur beträgt -40 °C ... +60 °C.
4.6
Einbaukontrolle
Führen Sie nach dem Einbau des Messgerätes folgende Kontrollen durch:
• Ist die Transportsicherung auf der Schmutzraumseite entfernt worden?
• Ist das Messgerät beschädigt (Sichtkontrolle)?
• Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur, Umgebungs-
temperatur, Messbereich usw.?
• Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
• Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Montage
17
