Verdrahtung
20
5.3.2
Versorgungsspannung
Versorgungs-
spannung

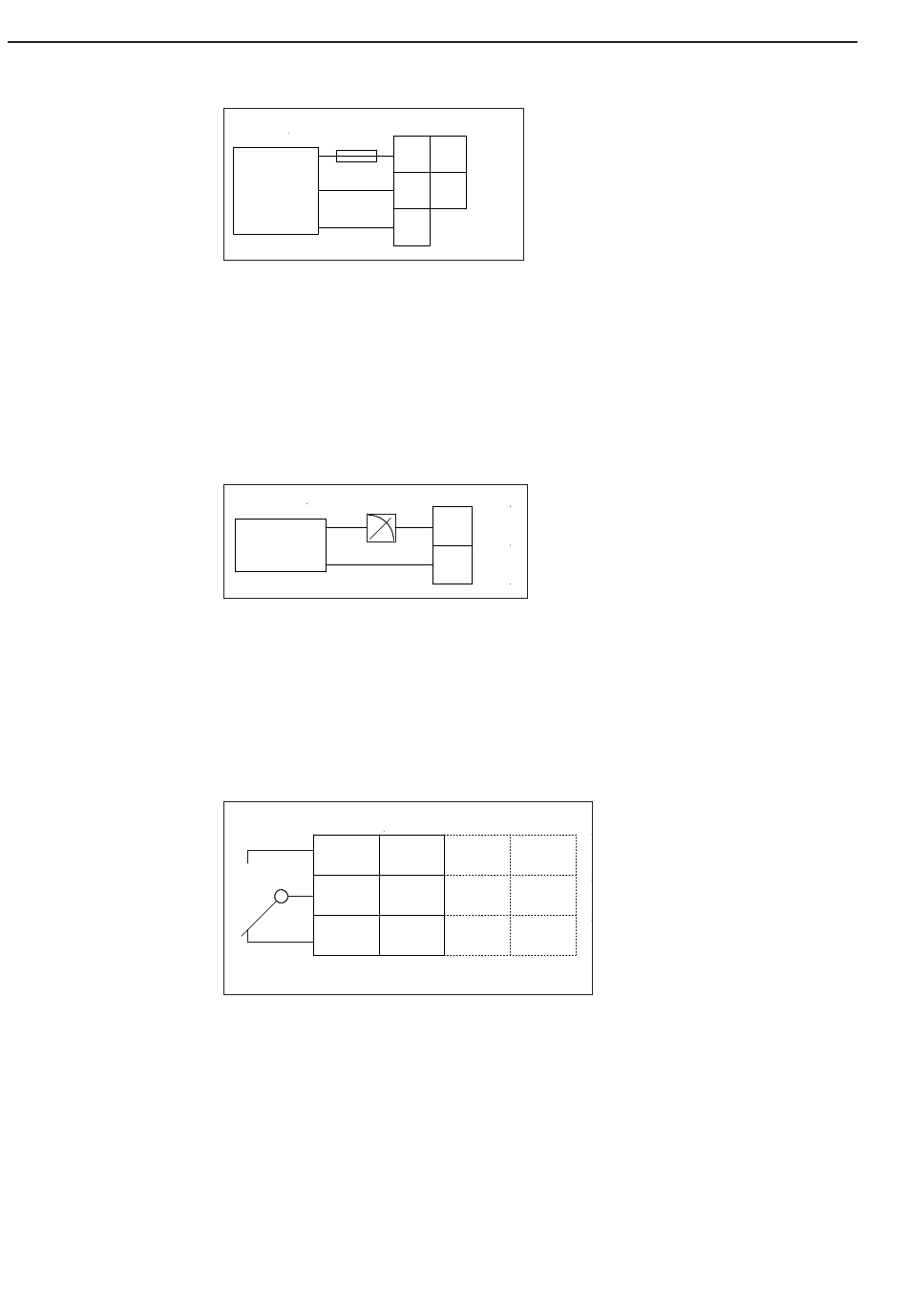

Anschluss Versorgungsspannung
• Die Versorgungsspannung wird an den Steckklemmen der Klemme 1 angeschlossen.
• Der maximale Leitungsquerschnitt beträgt 2,5 mm
• Es sollte eine Sicherung für den Kurzschluss der Versorgungsspannung vorgesehen werden.
• Spannungsbereiche (nach Bestellschlüssel):
- 90 ... 253 VAC, 50/60 Hz
- 20 ... 28 VDC
5.3.3
0/4 - 20 mA Stromausgang
Signalaus-
wertung
0/4 – 20 mA
Anschluss Stromausgang
• Der galvanisch getrennte, aktive 0/4 - 20 mA Stromausgang wird an den Steckklemmen der
Klemme 3 angeschlossen.
• Der maximale Leitungsquerschnitt für die Steckklemmen beträgt 2,5 mm
• Als Verbindungsleitung ist normales Installationskabel ausreichend.
• Bürde: max. 600 Ω
5.3.4
Relaisausgänge
Klemme 2
KL2.1
KL2.4
KL2.2
KL2.5
KL2.3
KL2.6
Relais 1
Relais 2
Anschluss Relaisausgänge (Ruhelage)
• Die Verbindungsleitungen der Relaisausgänge (Relais 1/2 und optional Relais 3/4) werden an
den Steckklemmen der Klemme 2 angeschlossen.
• Der maximale Leitungsquerschnitt für die Steckklemmen beträgt 2,5 mm
• Als Verbindungskabel ist normales Installationskabel ausreichend.
• Die einzelnen Stromkreise sollten mit maximal 6 A abgesichert sein.
• Kontaktbelastbarkeit: 250 VAC, 6 A
Klemme 1
L1 L+
KL1.1
N
L–
KL1.2
PE
KL1.3
2
Klemme 3
I+
KL3.9
I-
KL3.10
(optional bestückt)
KL2.7
KL2.10
KL2.8
KL2.11
KL2.9
KL2.12
Relais 3
Relais 4
Silopilot T FMM20
.
.
2
.
2
Endress+Hauser
