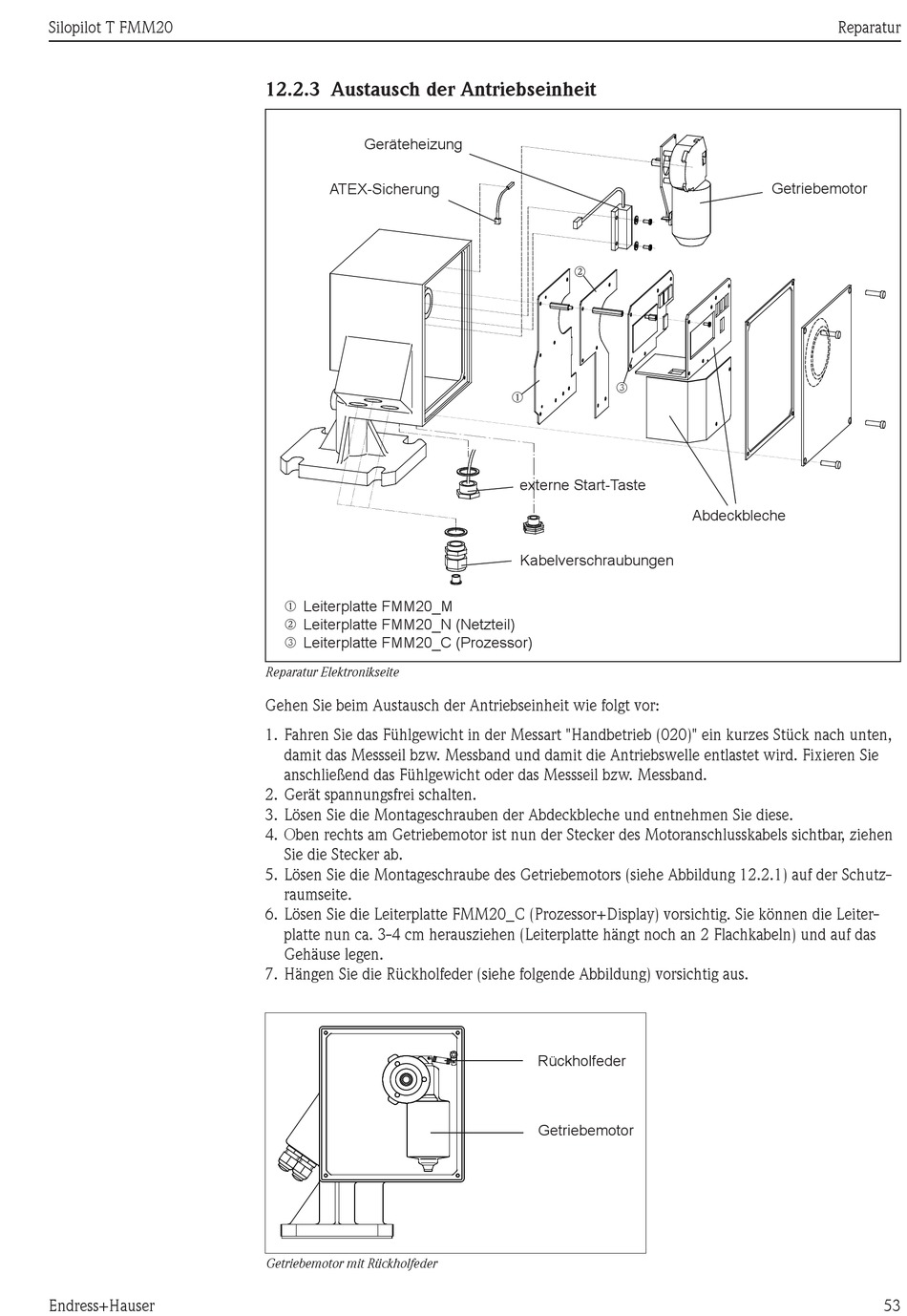

12.2.3 Austausch der Antriebseinheit
Geräteheizung
ATEX-Sicherung
m Leiterplatte FMM20_M
n Leiterplatte FMM20_N (Netzteil)
o Leiterplatte FMM20_C (Prozessor)
Reparatur Elektronikseite
Gehen Sie beim Austausch der Antriebseinheit wie folgt vor:
1. Fahren Sie das Fühlgewicht in der Messart "Handbetrieb (020)" ein kurzes Stück nach unten,
damit das Messseil bzw. Messband und damit die Antriebswelle entlastet wird. Fixieren Sie
anschließend das Fühlgewicht oder das Messseil bzw. Messband.
2. Gerät spannungsfrei schalten.
3. Lösen Sie die Montageschrauben der Abdeckbleche und entnehmen Sie diese.
4. Oben rechts am Getriebemotor ist nun der Stecker des Motoranschlusskabels sichtbar, ziehen
Sie die Stecker ab.
5. Lösen Sie die Montageschraube des Getriebemotors (siehe Abbildung 12.2.1) auf der Schutz-
raumseite.
6. Lösen Sie die Leiterplatte FMM20_C (Prozessor+Display) vorsichtig. Sie können die Leiter-
platte nun ca. 3-4 cm herausziehen (Leiterplatte hängt noch an 2 Flachkabeln) und auf das
Gehäuse legen.
7. Hängen Sie die Rückholfeder (siehe folgende Abbildung) vorsichtig aus.
Getriebemotor mit Rückholfeder
n
o
m
externe Start-Taste
Kabelverschraubungen
Rückholfeder
Getriebemotor
Reparatur
Getriebemotor
Abdeckbleche
