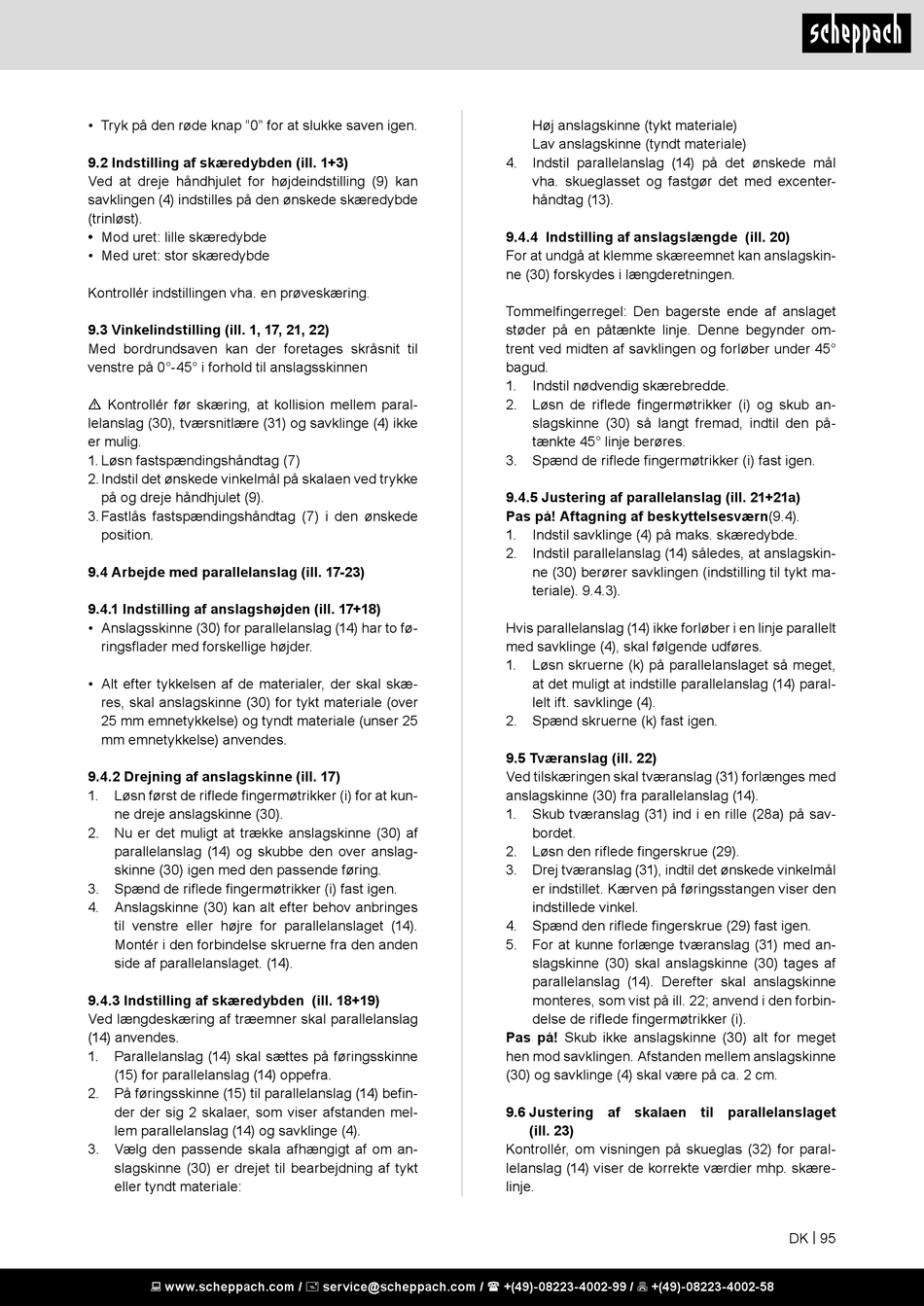

• Tryk på den røde knap "0" for at slukke saven igen.
9.2 Indstilling af skæredybden (ill. 1+3)
Ved at dreje håndhjulet for højdeindstilling (9) kan
savklingen (4) indstilles på den ønskede skæredybde
(trinløst).
• Mod uret: lille skæredybde
• Med uret: stor skæredybde
Kontrollér indstillingen vha. en prøveskæring.
9.3 Vinkelindstilling (ill. 1, 17, 21, 22)
Med bordrundsaven kan der foretages skråsnit til
venstre på 0°-45° i forhold til anslagsskinnen
m Kontrollér før skæring, at kollision mellem paral-
lelanslag (30), tværsnitlære (31) og savklinge (4) ikke
er mulig.
1. Løsn fastspændingshåndtag (7)
2. Indstil det ønskede vinkelmål på skalaen ved trykke
på og dreje håndhjulet (9).
3. Fastlås fastspændingshåndtag (7) i den ønskede
position.
9.4 Arbejde med parallelanslag (ill. 17-23)
9.4.1 Indstilling af anslagshøjden (ill. 17+18)
• Anslagsskinne (30) for parallelanslag (14) har to fø-
ringsflader med forskellige højder.
• Alt efter tykkelsen af de materialer, der skal skæ-
res, skal anslagskinne (30) for tykt materiale (over
25 mm emnetykkelse) og tyndt materiale (unser 25
mm emnetykkelse) anvendes.
9.4.2 Drejning af anslagskinne (ill. 17)
Løsn først de riflede fingermøtrikker (i) for at kun-
1.
ne dreje anslagskinne (30).
2. Nu er det muligt at trække anslagskinne (30) af
parallelanslag (14) og skubbe den over anslag-
skinne (30) igen med den passende føring.
3. Spænd de riflede fingermøtrikker (i) fast igen.
4. Anslagskinne (30) kan alt efter behov anbringes
til venstre eller højre for parallelanslaget (14).
Montér i den forbindelse skruerne fra den anden
side af parallelanslaget. (14).
9.4.3 Indstilling af skæredybden (ill. 18+19)
Ved længdeskæring af træemner skal parallelanslag
(14) anvendes.
1. Parallelanslag (14) skal sættes på føringsskinne
(15) for parallelanslag (14) oppefra.
2. På føringsskinne (15) til parallelanslag (14) befin-
der der sig 2 skalaer, som viser afstanden mel-
lem parallelanslag (14) og savklinge (4).
3. Vælg den passende skala afhængigt af om an-
slagskinne (30) er drejet til bearbejdning af tykt
eller tyndt materiale:
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Høj anslagskinne (tykt materiale)
Lav anslagskinne (tyndt materiale)
4. Indstil parallelanslag (14) på det ønskede mål
vha. skueglasset og fastgør det med excenter-
håndtag (13).
9.4.4 Indstilling af anslagslængde (ill. 20)
For at undgå at klemme skæreemnet kan anslagskin-
ne (30) forskydes i længderetningen.
Tommelfingerregel: Den bagerste ende af anslaget
støder på en påtænkte linje. Denne begynder om-
trent ved midten af savklingen og forløber under 45°
bagud.
1. Indstil nødvendig skærebredde.
2. Løsn de riflede fingermøtrikker (i) og skub an-
slagskinne (30) så langt fremad, indtil den på-
tænkte 45° linje berøres.
3. Spænd de riflede fingermøtrikker (i) fast igen.
9.4.5 Justering af parallelanslag (ill. 21+21a)
Pas på! Aftagning af beskyttelsesværn(9.4).
Indstil savklinge (4) på maks. skæredybde.
1.
2. Indstil parallelanslag (14) således, at anslagskin-
ne (30) berører savklingen (indstilling til tykt ma-
teriale). 9.4.3).
Hvis parallelanslag (14) ikke forløber i en linje parallelt
med savklinge (4), skal følgende udføres.
1. Løsn skruerne (k) på parallelanslaget så meget,
at det muligt at indstille parallelanslag (14) paral-
lelt ift. savklinge (4).
2. Spænd skruerne (k) fast igen.
9.5 Tværanslag (ill. 22)
Ved tilskæringen skal tværanslag (31) forlænges med
anslagskinne (30) fra parallelanslag (14).
1. Skub tværanslag (31) ind i en rille (28a) på sav-
bordet.
2. Løsn den riflede fingerskrue (29).
3. Drej tværanslag (31), indtil det ønskede vinkelmål
er indstillet. Kærven på føringsstangen viser den
indstillede vinkel.
Spænd den riflede fingerskrue (29) fast igen.
4.
5. For at kunne forlænge tværanslag (31) med an-
slagskinne (30) skal anslagskinne (30) tages af
parallelanslag (14). Derefter skal anslagskinne
monteres, som vist på ill. 22; anvend i den forbin-
delse de riflede fingermøtrikker (i).
Pas på! Skub ikke anslagskinne (30) alt for meget
hen mod savklingen. Afstanden mellem anslagskinne
(30) og savklinge (4) skal være på ca. 2 cm.
9.6 Justering af skalaen til parallelanslaget
(ill. 23)
Kontrollér, om visningen på skueglas (32) for paral-
lelanslag (14) viser de korrekte værdier mhp. skære-
linje.
