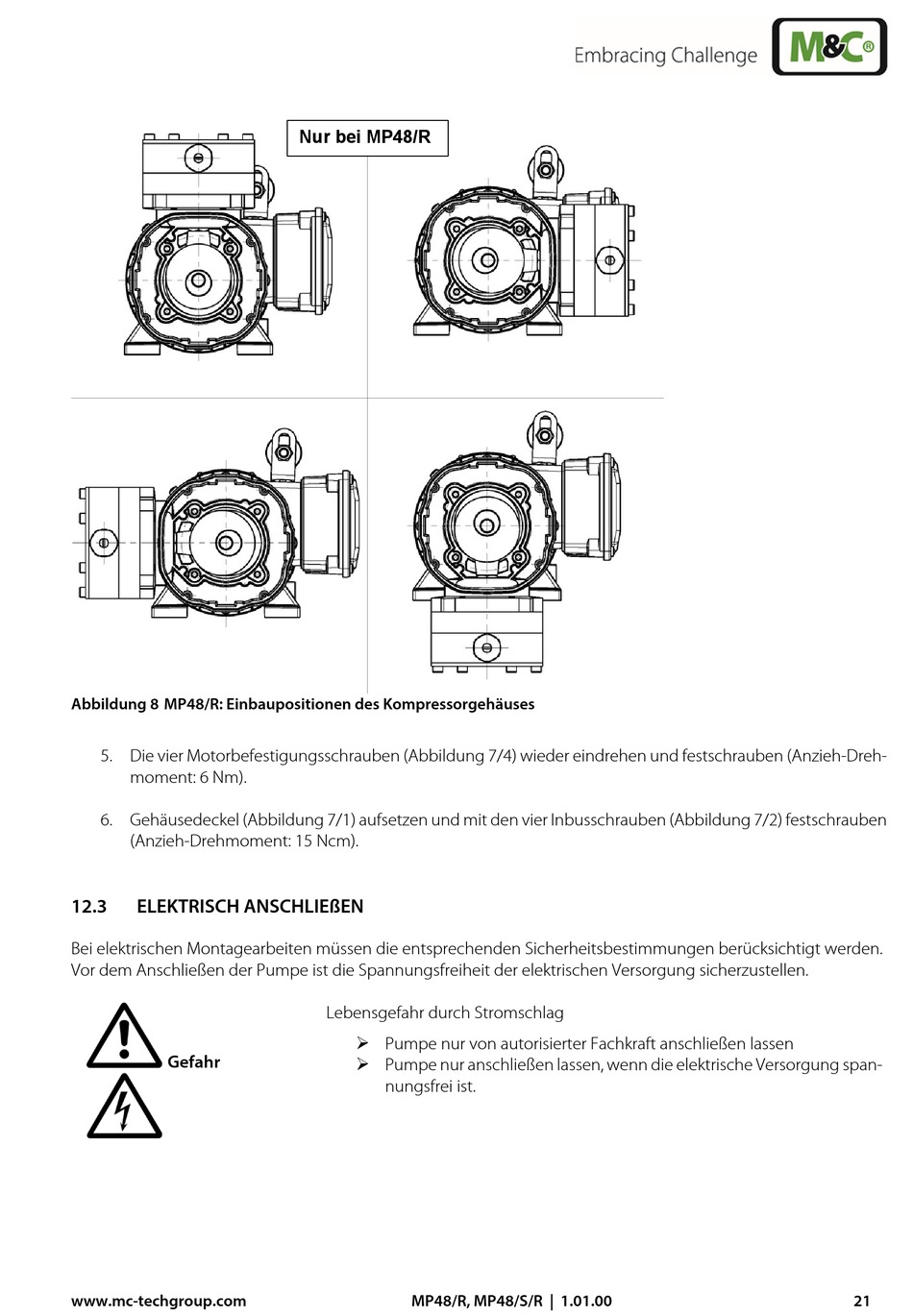

Abbildung 8 MP48/R: Einbaupositionen des Kompressorgehäuses
5. Die vier Motorbefestigungsschrauben (Abbildung 7/4) wieder eindrehen und festschrauben (Anzieh-Dreh-
moment: 6 Nm).
6. Gehäusedeckel (Abbildung 7/1) aufsetzen und mit den vier Inbusschrauben (Abbildung 7/2) festschrauben
(Anzieh-Drehmoment: 15 Ncm).
12.3
ELEKTRISCH ANSCHLIEßEN
Bei elektrischen Montagearbeiten müssen die entsprechenden Sicherheitsbestimmungen berücksichtigt werden.
Vor dem Anschließen der Pumpe ist die Spannungsfreiheit der elektrischen Versorgung sicherzustellen.
Gefahr
www.mc-techgroup.com
Nur bei MP48/R
Lebensgefahr durch Stromschlag
Pumpe nur von autorisierter Fachkraft anschließen lassen
Pumpe nur anschließen lassen, wenn die elektrische Versorgung span-
nungsfrei ist.
MP48/R, MP48/S/R | 1.01.00
