MEMBRANE WECHSELN

1 Gehäusedeckel
3 Exzenter

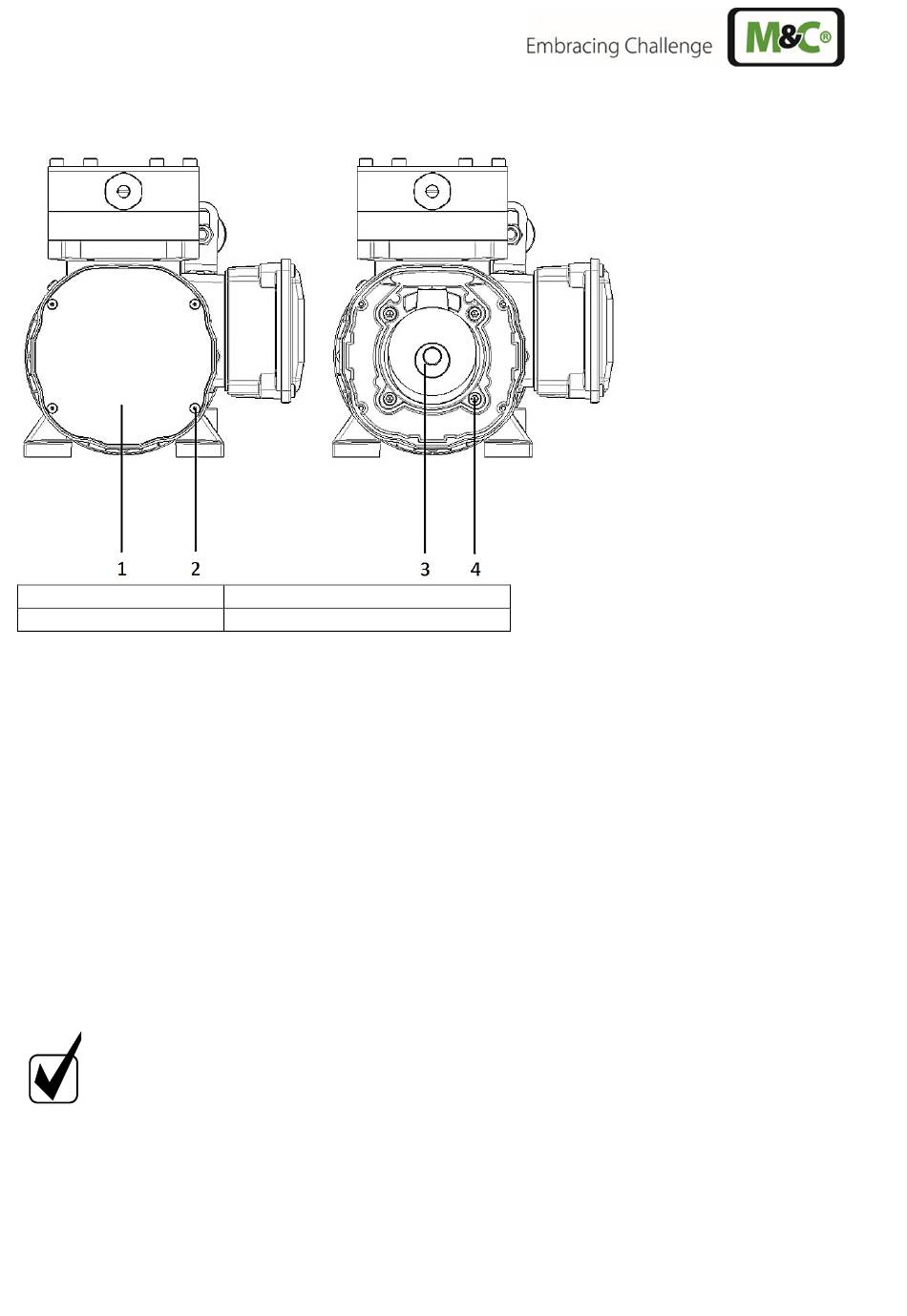

Abbildung 14 Gehäusedeckel entfernen, Pleuel in oberen Umkehrpunkt bewegen
1. Die vier Inbusschrauben (Abbildung 14/2) des Gehäusedeckels (Abbildung 14/1) lösen und herausneh-
men.
2. Gehäusedeckel (Abbildung 14/1) entfernen.
3. Den Pleuel (Verbindungsteil zwischen Antriebswelle und Membrane) in den oberen Umkehrpunkt bewe-
gen.
4. Membrane (Abbildung 12/6) an Seitenrändern anfassen und gegen den Uhrzeigersinn herausschrauben.
5. Alle Teile auf Verunreinigungen kontrollieren und gegebenenfalls reinigen (siehe Kapitel 16.2).
6. Die neue Membrane (Abbildung 12/6) im Uhrzeigersinn auf den Stützkelch schrauben und handfest an-
ziehen.
Hinweis
32
2 Inbusschrauben
4 Motorbefestigungsschrauben
Wird die Zonenmembrane überdreht, besteht die Gefahr, dass sich die PTFE-
Beschichtung löst.
