AUFBAU UND FUNKTION

10
Zur Einstellung der Fördermenge ist in dem Pumpenkopf ein Einstellventil (Abbildung 4/7) als interner Pumpen-
bypass eingebaut. Alle medienberührten Teile bestehen aus modifiziertem PTFE, PTFE und FFPM.
1 Pneumatischer Auslass
4 Motor
7 Einstellschraube für Fördermenge

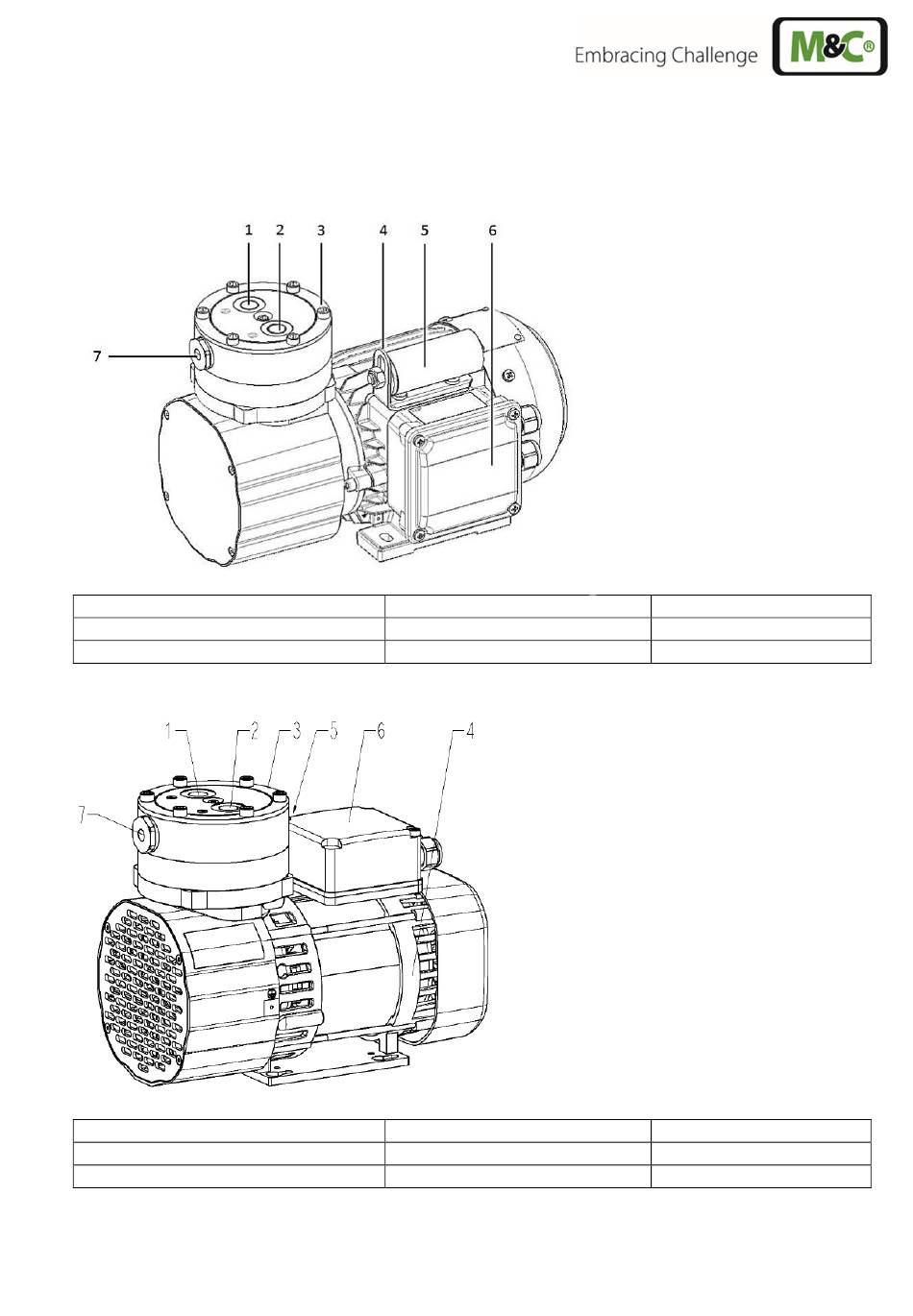

Abbildung 4 Aufbau der MP48/R

1 Pneumatischer Auslass
4 Motor
7 Einstellschraube für Fördermenge

Abbildung 5 Aufbau der MP48/S/R

www.mc-techgroup.com
2 Pneumatischer Einlass
5 Kondensator
2 Pneumatischer Einlass
5 Kondensator
MP48/R, MP48/S/R | 1.01.00
3 Pumpenkopf
6 Klemmkasten
3 Pumpenkopf
6 Klemmkasten
