12.4 PNEUMATISCH ANSCHLIEßEN
Vorsicht

Nur Komponenten an die Pumpe anschließen, die für die pneumatischen Daten und thermischen Anfor-
derungen der Pumpe ausgelegt sind (siehe Kapitel 9 Technische Daten).

Kompressoren durch eine Druckbegrenzungseinrichtung zwischen Druckstutzen des Kompressors und
dem ersten Absperrventil schützen.

Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den Pumpenausstoß am pneumatischen Auslass der
Pumpe sicher ableiten.

M&C empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu entkoppeln, z.B. durch Verwendung
flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen
und Geräusche der Pumpe auf das System übertragen werden.
12.4.1 PUMPE ANSCHLIEßEN
Der Anschluss an die Membranpumpe erfolgt an der Oberseite der Pumpe. Es stehen hierfür standardmäßig An-
schlüsse mit G1/4"-Innengewinde zur Verfügung.
Eine Markierung auf dem Pumpenkopf zeigt die Durchflussrichtung an.

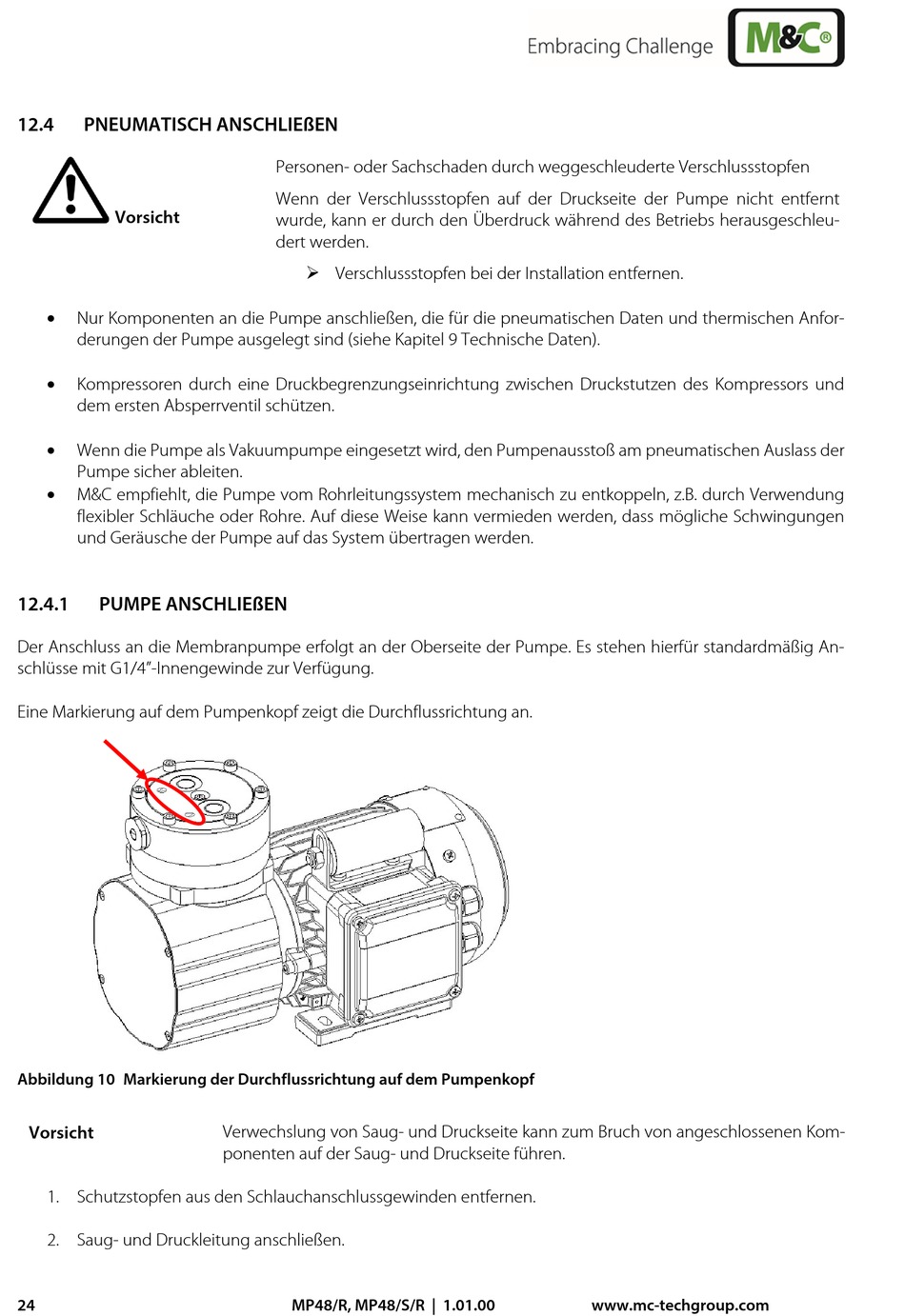

Abbildung 10 Markierung der Durchflussrichtung auf dem Pumpenkopf

Vorsicht
1. Schutzstopfen aus den Schlauchanschlussgewinden entfernen.
2. Saug- und Druckleitung anschließen.
24
Personen- oder Sachschaden durch weggeschleuderte Verschlussstopfen
Wenn der Verschlussstopfen auf der Druckseite der Pumpe nicht entfernt
wurde, kann er durch den Überdruck während des Betriebs herausgeschleu-
dert werden.
 Verschlussstopfen bei der Installation entfernen.
Verwechslung von Saug- und Druckseite kann zum Bruch von angeschlossenen Kom-
ponenten auf der Saug- und Druckseite führen.
