Werden feuchte Gase mit der Pumpe gefördert, so kann sich während des Betriebs Kondensat im Pumpenkopf
bilden. Dies führt unter anderem zu einer Verringerung der Pumpleistung.
Um eine optimale Saugleistung zu gewährleisten, bietet es sich an, den Pumpenkopf nach unten hin auszurichten,
damit das anfallende Kondensat einfach aus dem Pumpenkopf herauslaufen kann. Hierfür kann das Kompressor-
gehäuse samt Pumpenkopf (je nach Einbaulage) in 90°-Schritten gedreht und montiert werden.

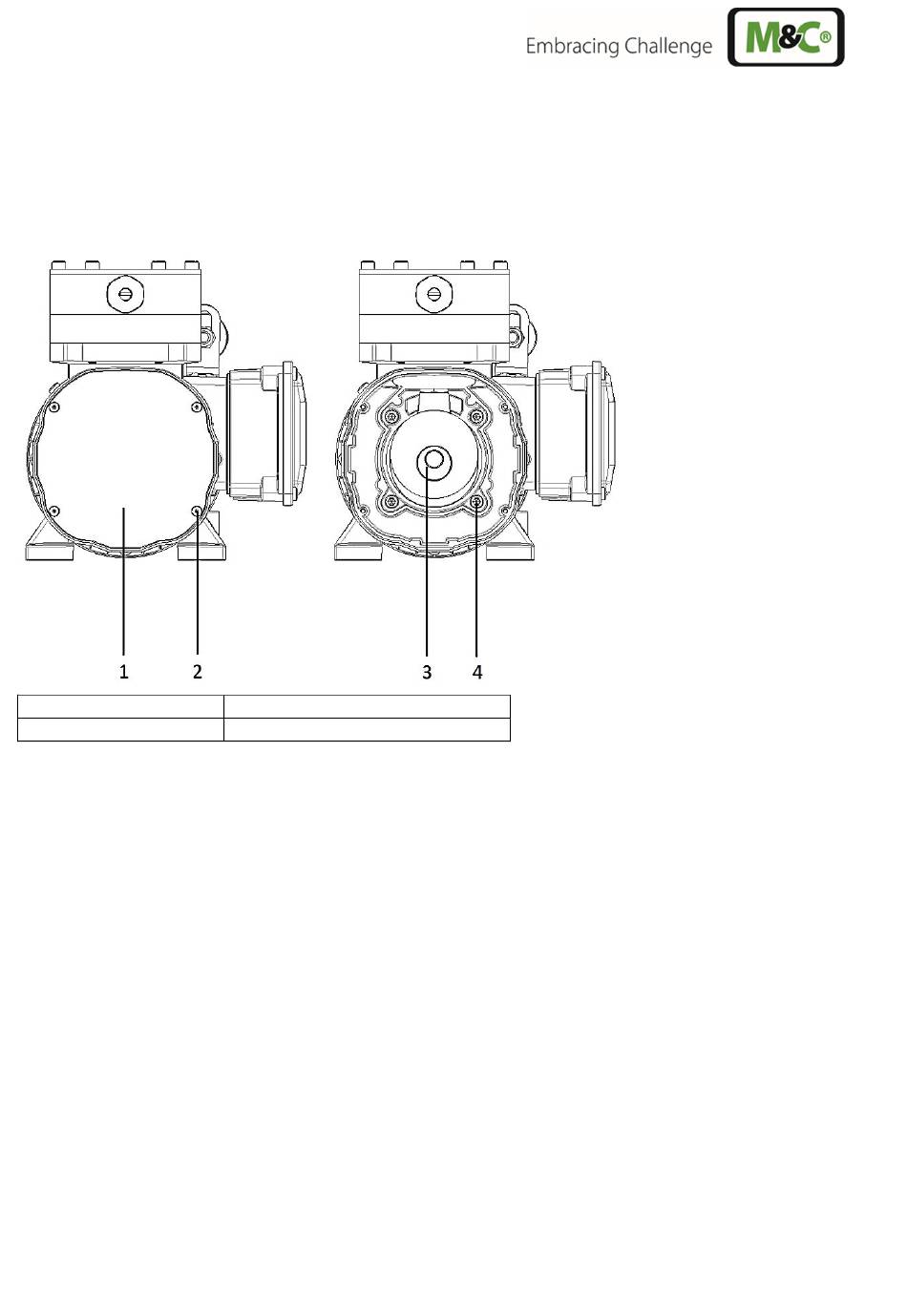

1 Gehäusedeckel
3 Exzenter
Abbildung 7 MP48/R: Kompressorgehäuse ausrichten
Folgen Sie diesen Schritten zur Drehung des Kompressorgehäuses:
1. Die vier Inbusschrauben (Abbildung 7/2) des Gehäusedeckels (Abbildung 7/1) lösen und herausnehmen.
2. Gehäusedeckel (Abbildung 7/1) entfernen. Der Exzenter-Kurbeltrieb (Abbildung 7/3) und die vier Motor-
befestigungsschrauben (Abbildung 7/4) werden sichtbar.
3. Die vier Motobefestigungsschrauben (Abbildung 7/4) lösen und herausnehmen.
4. Gehäuse in gewünschte Position drehen. Das Kompressorgehäuse lässt sich in 90° Schritten, in Relation
zum Motor, komplett um die eigene Achse drehen (siehe Abbildung 8).
20
2 Inbusschrauben
4 Motorbefestigungsschrauben
