14.1
MECHANISCH
•
Die Befestigungsmaße sind den Abbildungen 7 und 8 zu entnehmen.
•
Die Pumpe ist zur Montage vorgesehen und muss daher mit Schrauben befestigt werden.
•
Die Pumpen derart montieren, dass ihr Lüfterrad ausreichend Kühlluft ansaugen kann.
Die Pumpen derart montieren, dass ein Hineingreifen in das Lüfterrad ausgeschlossen ist.
•
•
Die Pumpen an der höchsten Stelle im System und/oder mit dem Pumpenkopf nach unten weisend
montieren, damit sich kein Kondensat im Pumpenkopf ansammelt - das erhöht die Betriebsdauer.

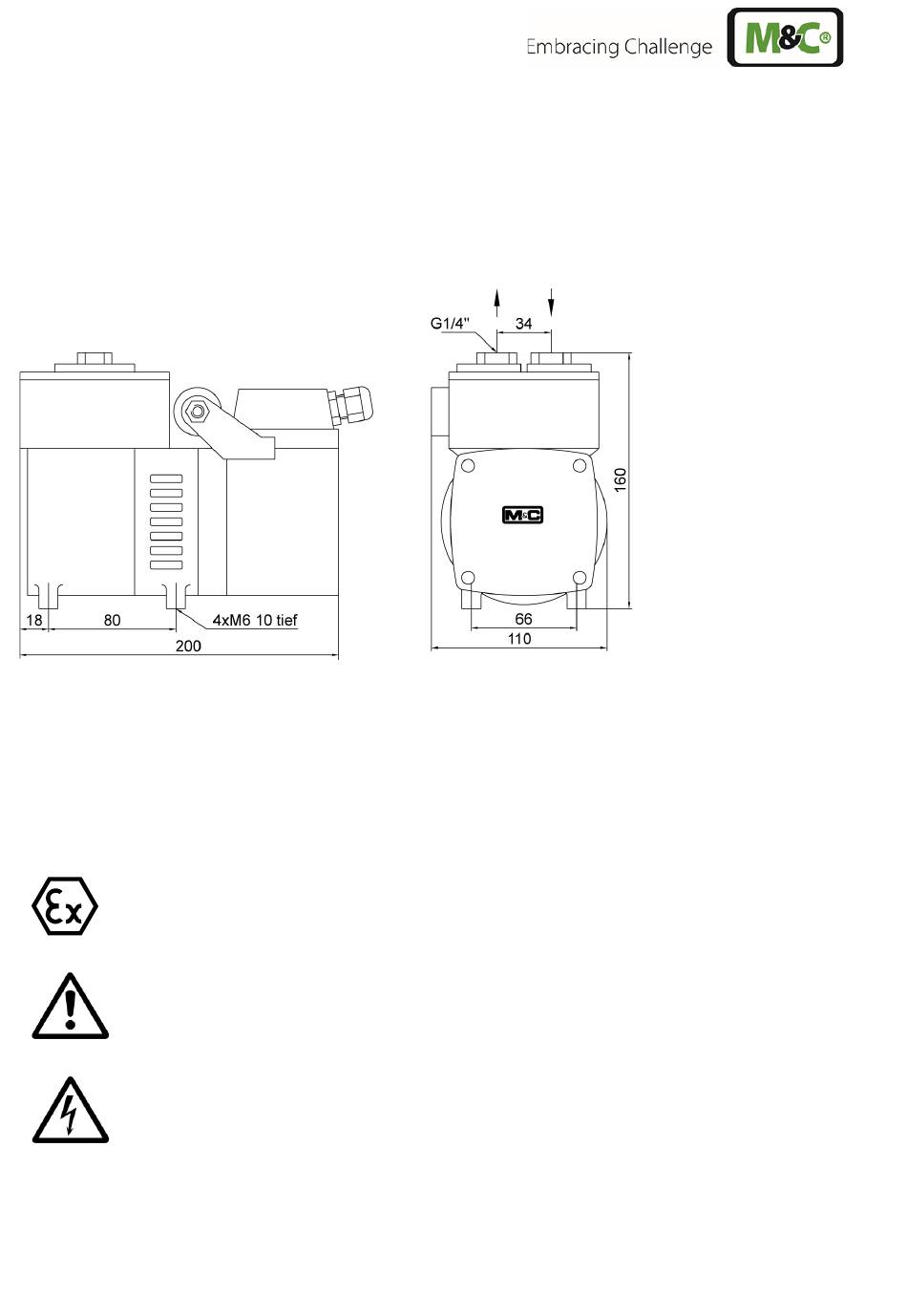

Abbildung 7 Abmessungen (mm) MP47..
14.2
ELEKTRISCH
Bei elektrischen Montagearbeiten müssen die entsprechenden Sicherheitsbestimmungen berücksichtigt werden.
Vor dem Anschließen der Pumpe ist die Spannungsfreiheit der elektrischen Versorgung sicherzustellen.
Warnung
16
Die Membranpumpen MP47, MP47/R, MP47-Z, MP47-Z/R, MP47/D dür-
fen nicht in explosionsgefährdeter Umgebung eingesetzt werden.
Falsche Netzspannung kann das Gerät zerstören.
Beim Anschluss auf die richtige Netzspannung gemäß Typenschildan-
gabe achten! Die Versorgungsspannung darf um max. +6 % bzw. -10 %
von den Angaben auf dem Typenschild abweichen.
MP47 | 1.01.02
www.mc-techgroup.com
