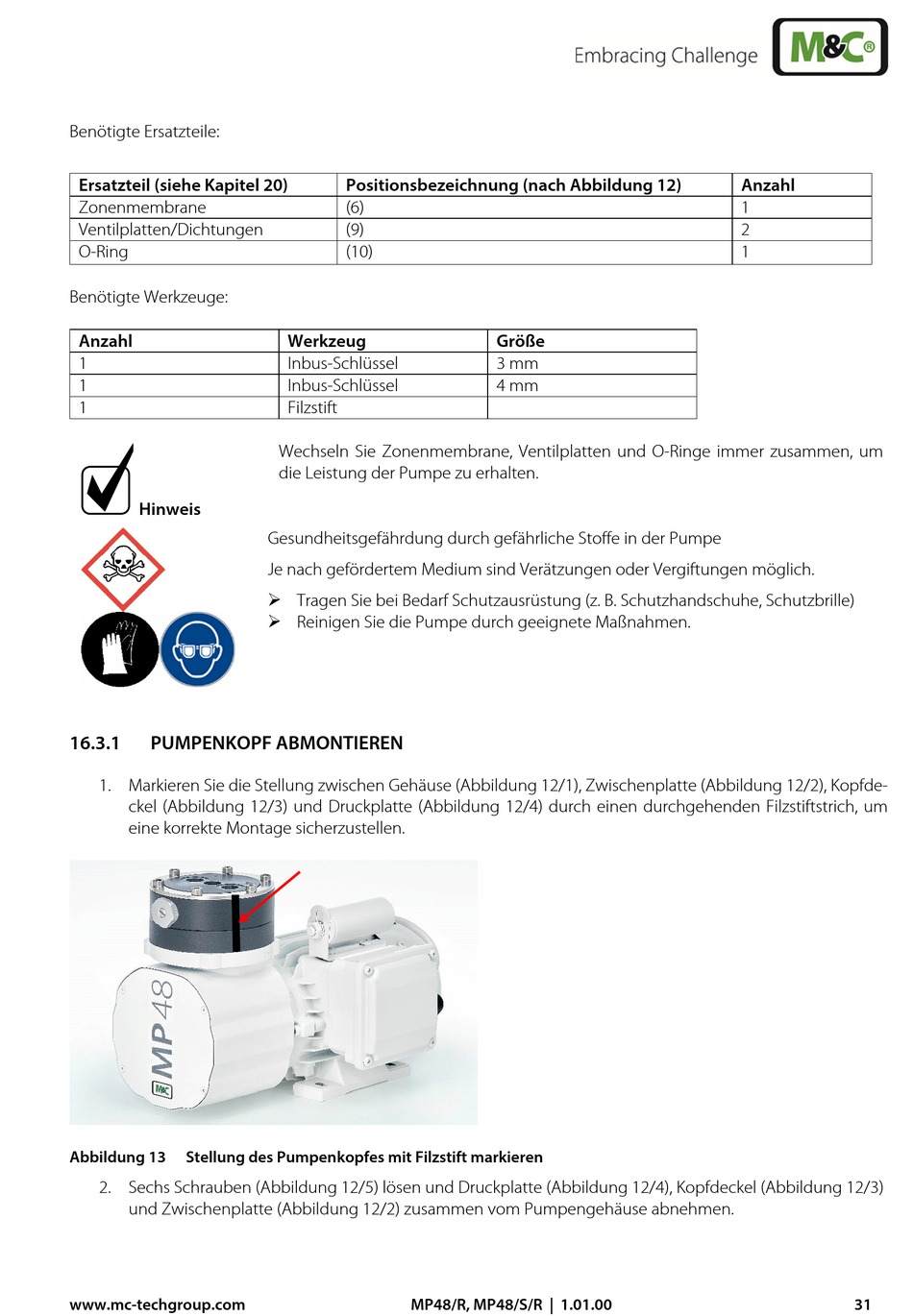

Pumpenkopf Abmontieren - M&C Mp48/S/R Betriebsanleitung

Benötigte Ersatzteile:
Ersatzteil (siehe Kapitel 20)
Zonenmembrane
Ventilplatten/Dichtungen
O-Ring
Benötigte Werkzeuge:
Anzahl
1
1
1
Hinweis
16.3.1

PUMPENKOPF ABMONTIEREN

1. Markieren Sie die Stellung zwischen Gehäuse (Abbildung 12/1), Zwischenplatte (Abbildung 12/2), Kopfde-
ckel (Abbildung 12/3) und Druckplatte (Abbildung 12/4) durch einen durchgehenden Filzstiftstrich, um
eine korrekte Montage sicherzustellen.
Abbildung 13 Stellung des Pumpenkopfes mit Filzstift markieren
2. Sechs Schrauben (Abbildung 12/5) lösen und Druckplatte (Abbildung 12/4), Kopfdeckel (Abbildung 12/3)
und Zwischenplatte (Abbildung 12/2) zusammen vom Pumpengehäuse abnehmen.
www.mc-techgroup.com
Positionsbezeichnung (nach Abbildung 12)
(6)
(9)
(10)
Werkzeug
Inbus-Schlüssel
Inbus-Schlüssel
Filzstift
Wechseln Sie Zonenmembrane, Ventilplatten und O-Ringe immer zusammen, um
die Leistung der Pumpe zu erhalten.
Gesundheitsgefährdung durch gefährliche Stoffe in der Pumpe
Je nach gefördertem Medium sind Verätzungen oder Vergiftungen möglich.
 Tragen Sie bei Bedarf Schutzausrüstung (z. B. Schutzhandschuhe, Schutzbrille)
 Reinigen Sie die Pumpe durch geeignete Maßnahmen.
MP48/R, MP48/S/R | 1.01.00
Größe
3 mm
4 mm
Anzahl
1
2
1
