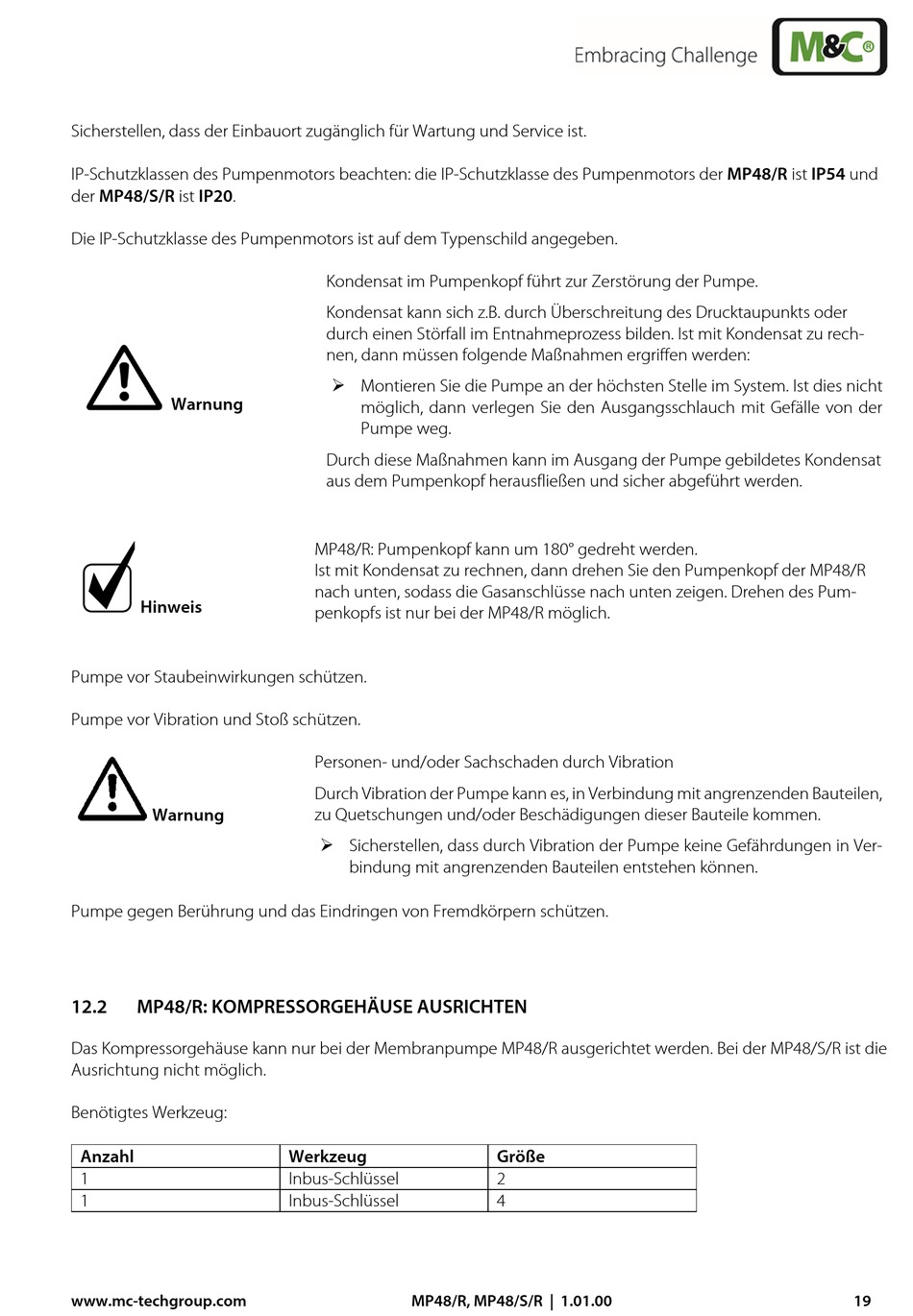

Sicherstellen, dass der Einbauort zugänglich für Wartung und Service ist.
IP-Schutzklassen des Pumpenmotors beachten: die IP-Schutzklasse des Pumpenmotors der MP48/R ist IP54 und
der MP48/S/R ist IP20.
Die IP-Schutzklasse des Pumpenmotors ist auf dem Typenschild angegeben.
Warnung
Hinweis
Pumpe vor Staubeinwirkungen schützen.
Pumpe vor Vibration und Stoß schützen.
Warnung
Pumpe gegen Berührung und das Eindringen von Fremdkörpern schützen.
12.2 MP48/R: KOMPRESSORGEHÄUSE AUSRICHTEN
Das Kompressorgehäuse kann nur bei der Membranpumpe MP48/R ausgerichtet werden. Bei der MP48/S/R ist die
Ausrichtung nicht möglich.
Benötigtes Werkzeug:
Anzahl
1
1
www.mc-techgroup.com
Kondensat im Pumpenkopf führt zur Zerstörung der Pumpe.
Kondensat kann sich z.B. durch Überschreitung des Drucktaupunkts oder
durch einen Störfall im Entnahmeprozess bilden. Ist mit Kondensat zu rech-
nen, dann müssen folgende Maßnahmen ergriffen werden:
 Montieren Sie die Pumpe an der höchsten Stelle im System. Ist dies nicht
möglich, dann verlegen Sie den Ausgangsschlauch mit Gefälle von der
Pumpe weg.
Durch diese Maßnahmen kann im Ausgang der Pumpe gebildetes Kondensat
aus dem Pumpenkopf herausfließen und sicher abgeführt werden.
MP48/R: Pumpenkopf kann um 180° gedreht werden.
Ist mit Kondensat zu rechnen, dann drehen Sie den Pumpenkopf der MP48/R
nach unten, sodass die Gasanschlüsse nach unten zeigen. Drehen des Pum-
penkopfs ist nur bei der MP48/R möglich.
Personen- und/oder Sachschaden durch Vibration
Durch Vibration der Pumpe kann es, in Verbindung mit angrenzenden Bauteilen,
zu Quetschungen und/oder Beschädigungen dieser Bauteile kommen.
 Sicherstellen, dass durch Vibration der Pumpe keine Gefährdungen in Ver-
bindung mit angrenzenden Bauteilen entstehen können.
Werkzeug
Inbus-Schlüssel
Inbus-Schlüssel
MP48/R, MP48/S/R | 1.01.00
Größe
2
4
