16.4

WECHSELN DES EINSTELLVENTILS

Benötigtes Werkzeug:
Anzahl
1

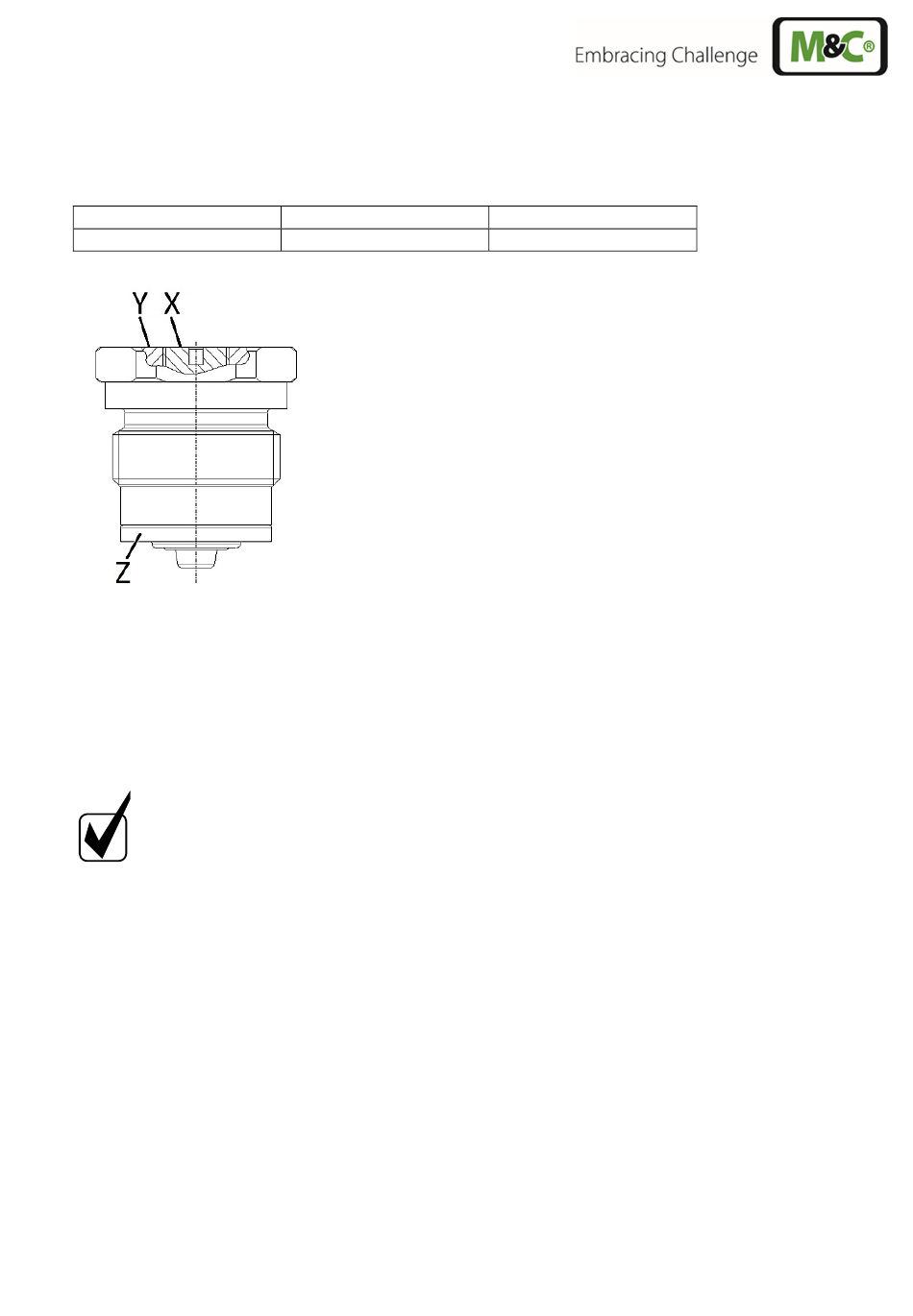

Abbildung 15 Einstellventil
1. Einstellventil (Abbildung 12/11) mit Schraubenschlüssel durch Drehen gegen den Uhrzeigersinn aus dem
Kopf herausschrauben.
2. Neues Einstellventil (Abbildung 12/11) in den Kopf eindrehen und anziehen (Anzieh-Drehmoment: 450
Ncm).
Hinweis
www.mc-techgroup.com
Werkzeug
Schraubenschlüssel
Das Einstellventil (Abbildung 12/11) ist werkseitig definiert eingestellt.
Deshalb dürfen keine Änderungen am Einstellventil vorgenommen werden, bevor
es am Kopf montiert ist.
Sollten dennoch Abweichungen oder Unstimmigkeiten auftreten, ist nach Abbil-
dung 15 folgendes zu beachten:
1. Gewindeteil (Y) und Stellschraube (X) müssen für Montage bündig sein.
2. Ventilmembrane (Z) muss dabei vollständig eingeschraubt und darf dazu
nicht angezogen sein.
3. Förderleistung entsprechend Kapitel 14.2 einstellen.
MP48/R, MP48/S/R | 1.01.00
Schlüsselweite
22 mm
