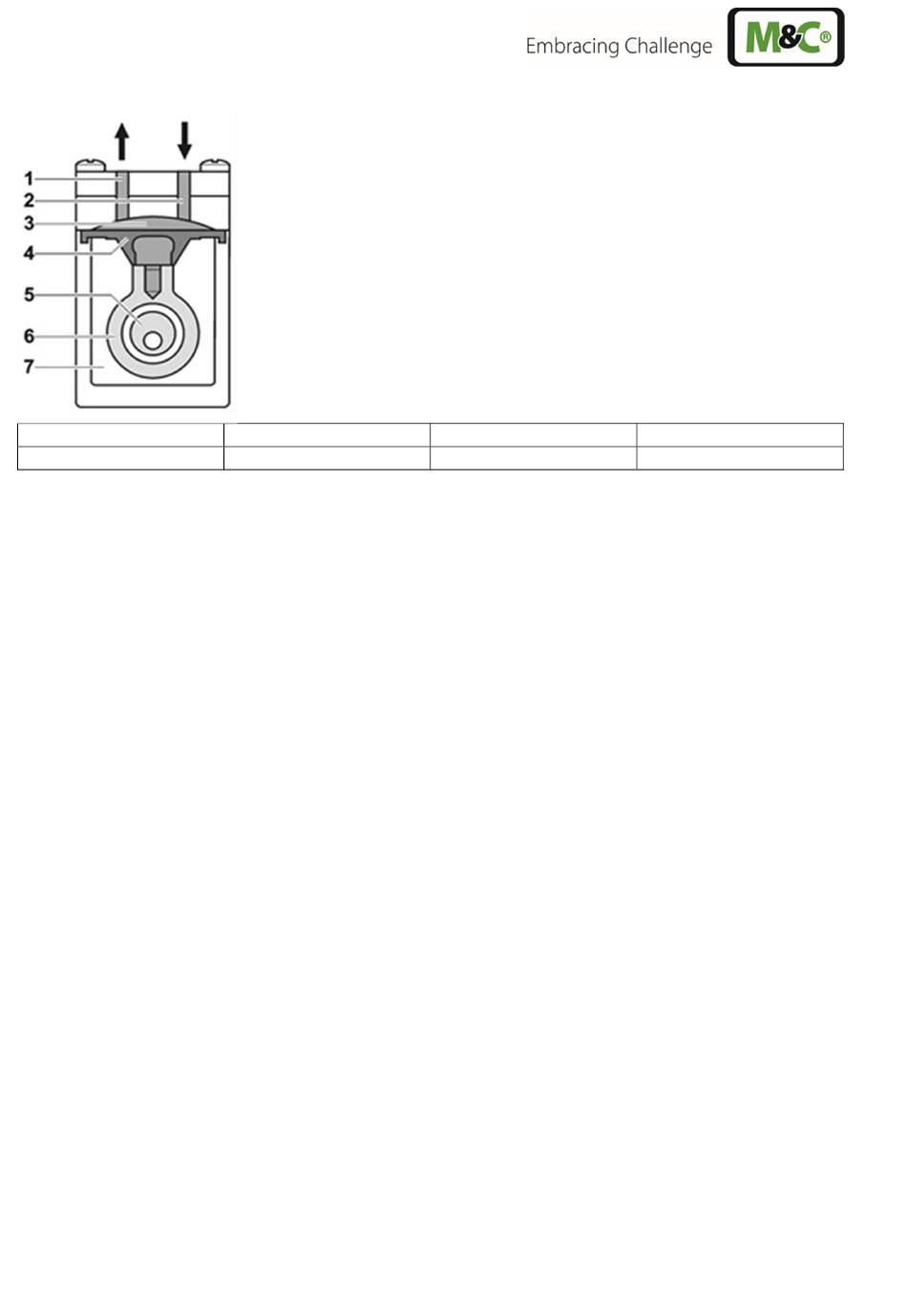

Abbildung 6 Funktion der MP48/R und MP48/S/R
Die elastische Membrane (Abbildung 6/4) wird durch den Exzenter (Abbildung 6/5) und den Pleuel (Abbildung
6/6) auf und ab bewegt. Im Abwärtshub saugt sie das zu fördernde Gas über das Einlassventil (Abbildung 6/2) an.
Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (Abbildung 6/1) aus dem Pumpenkopf
heraus. Der Förderraum (Abbildung 6/3) ist vom Pumpenantrieb (Abbildung 6/7) durch die Membrane herme-
tisch getrennt.
16
2 Einlassventil
6 Pleuel
MP48/R, MP48/S/R | 1.01.00
3 Förderraum
7 Pumpenantrieb
