Lanthan 1,5 %
Wir empfehlen folgenden WIG-Elektroden:
Stahl: Lymox Pink
Edelstahl: rot. Lymox Pink
Aluminium: gold, grün

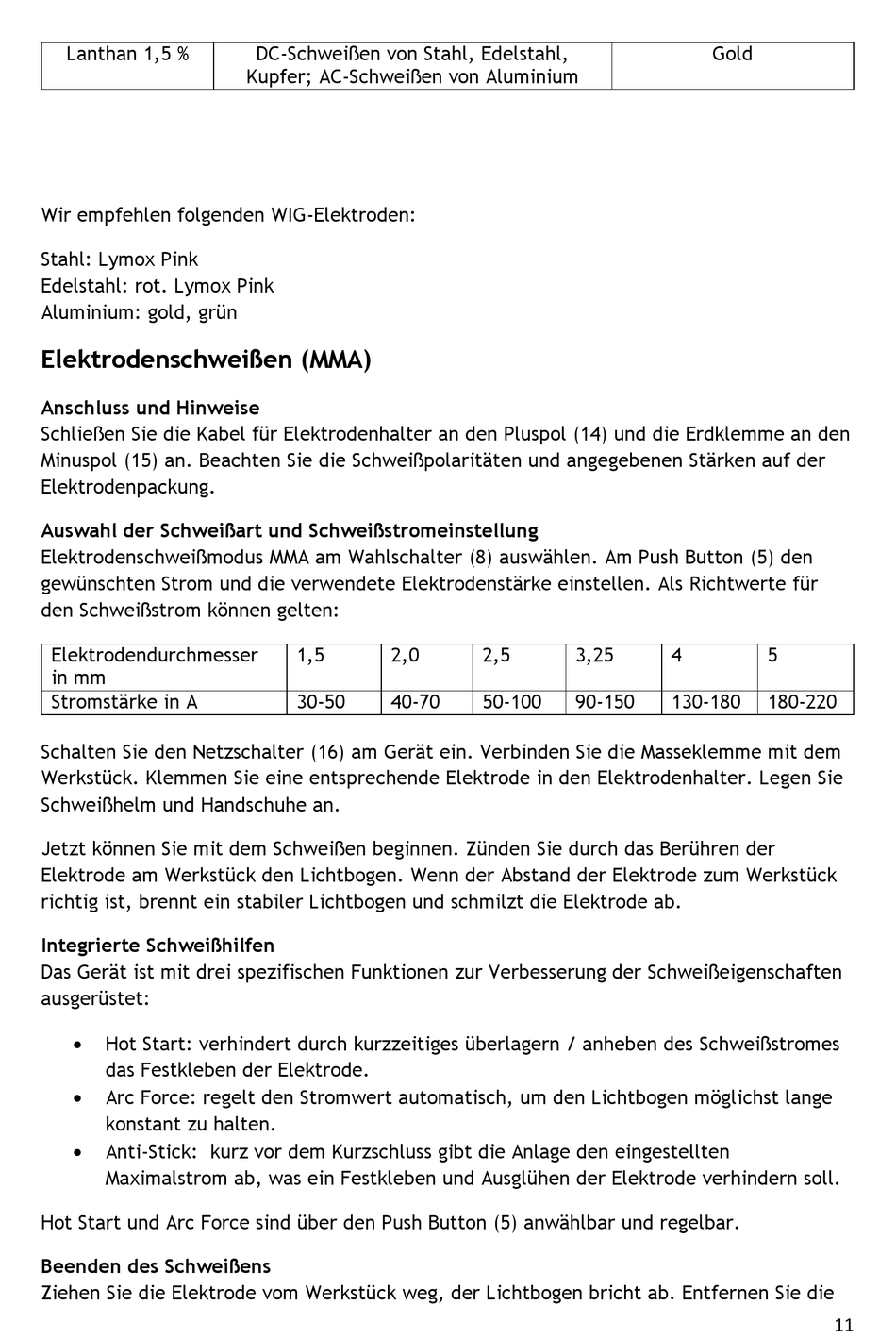

Elektrodenschweißen (MMA)
Anschluss und Hinweise
Schließen Sie die Kabel für Elektrodenhalter an den Pluspol (14) und die Erdklemme an den
Minuspol (15) an. Beachten Sie die Schweißpolaritäten und angegebenen Stärken auf der
Elektrodenpackung.
Auswahl der Schweißart und Schweißstromeinstellung
Elektrodenschweißmodus MMA am Wahlschalter (8) auswählen. Am Push Button (5) den
gewünschten Strom und die verwendete Elektrodenstärke einstellen. Als Richtwerte für
den Schweißstrom können gelten:
Elektrodendurchmesser
in mm
Stromstärke in A
Schalten Sie den Netzschalter (16) am Gerät ein. Verbinden Sie die Masseklemme mit dem
Werkstück. Klemmen Sie eine entsprechende Elektrode in den Elektrodenhalter. Legen Sie
Schweißhelm und Handschuhe an.
Jetzt können Sie mit dem Schweißen beginnen. Zünden Sie durch das Berühren der
Elektrode am Werkstück den Lichtbogen. Wenn der Abstand der Elektrode zum Werkstück
richtig ist, brennt ein stabiler Lichtbogen und schmilzt die Elektrode ab.
Integrierte Schweißhilfen
Das Gerät ist mit drei spezifischen Funktionen zur Verbesserung der Schweißeigenschaften
ausgerüstet:
Hot Start: verhindert durch kurzzeitiges überlagern / anheben des Schweißstromes
das Festkleben der Elektrode.
Arc Force: regelt den Stromwert automatisch, um den Lichtbogen möglichst lange
konstant zu halten.
Anti-Stick: kurz vor dem Kurzschluss gibt die Anlage den eingestellten
Maximalstrom ab, was ein Festkleben und Ausglühen der Elektrode verhindern soll.
Hot Start und Arc Force sind über den Push Button (5) anwählbar und regelbar.
Beenden des Schweißens
Ziehen Sie die Elektrode vom Werkstück weg, der Lichtbogen bricht ab. Entfernen Sie die
DC-Schweißen von Stahl, Edelstahl,
Kupfer; AC-Schweißen von Aluminium
1,5
2,0
30-50
40-70
2,5
3,25
50-100
90-150
Gold
4
5
130-180
180-220
11
