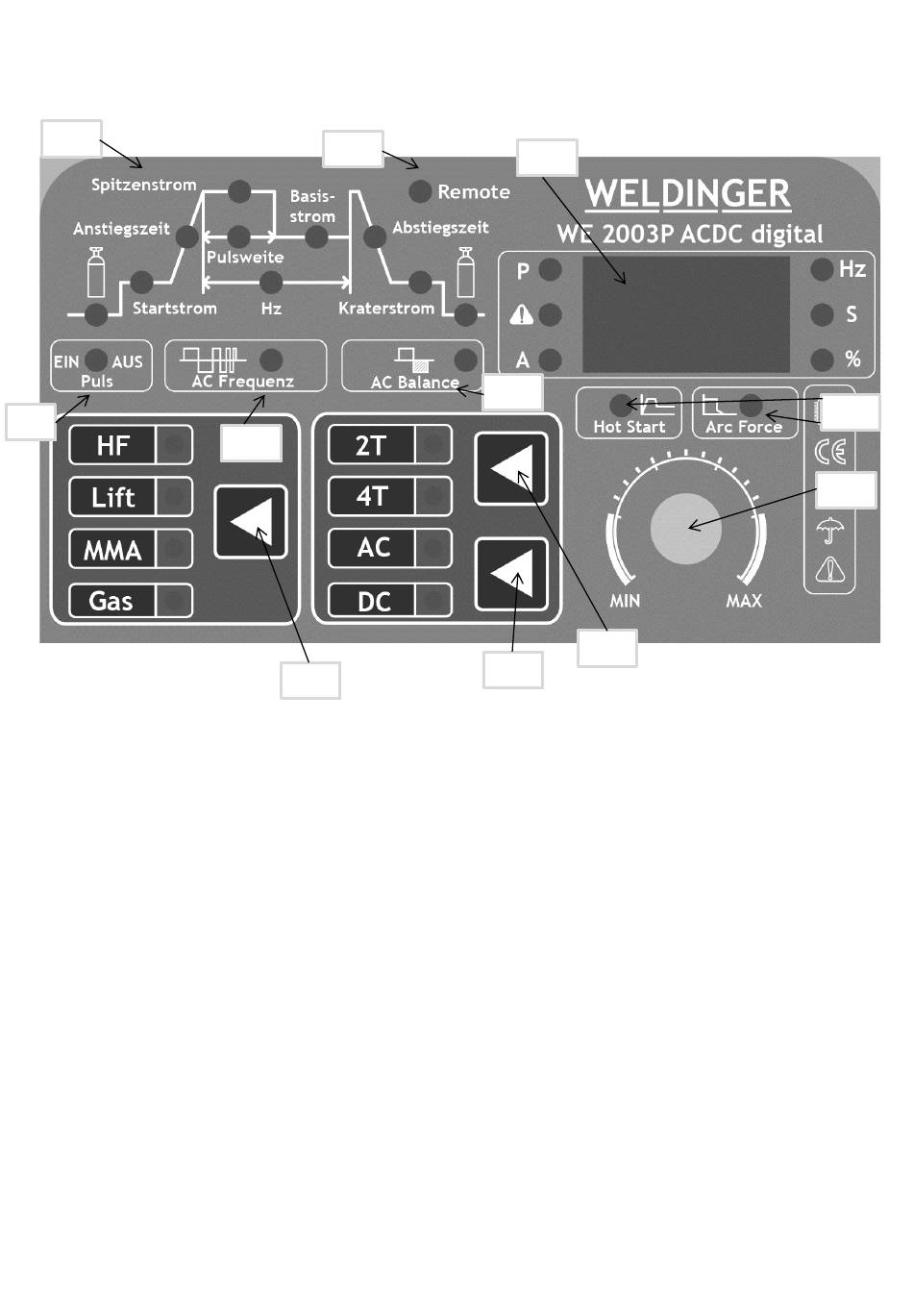

Bedienpanel und Anschlüsse
1
2
3
11
4
9
10
5
6
7
8
1. WIG-Parameterdiagramm (einstellbar über Knopf 5)
2. LED Remote, leuchtet bei Betrieb mit Fußpedal
3. Multifunktionsdisplay für Schweißstromanzeige (A), Vorlauf-/Nachlaufzeit und
Anstiegszeit/Stromabfall (S), Pulsbetrieb (P), Pulsfrequenz (Hz), Einschaltdauer (%), Warn-
LED (Überlastung)
4. LEDs für MMA-Parameter Hot Start und Arc Force
5. Multifunktionsknopf für Schweißstrom- und Parametereinstellung
6. Schalter für Brennerbetriebsart 2T/4T (nur WIG)
7. Schalter für AC- oder DC-Betrieb (nur WIG)
8. Schweißprozess/Gastest: HF-WIG, Lift-WIG, MMA
9. Auswahlschalter Pulsbetrieb EIN/AUS (nur WIG)
10. LED AC Frequenz (nur WIG)
11. LED AC Balance (nur WIG)
