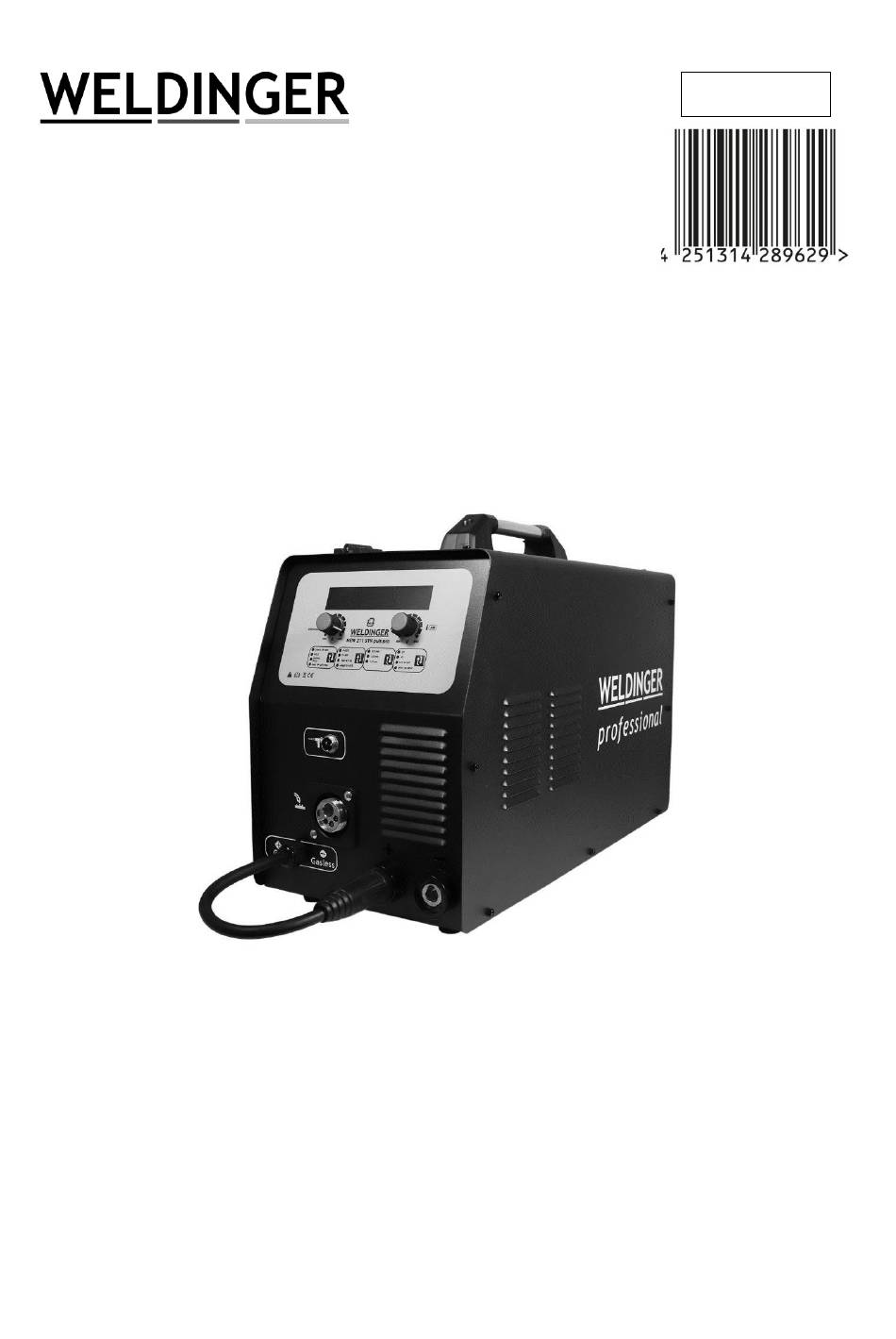

47111#A
Bedienungsanleitung
WELDINGER

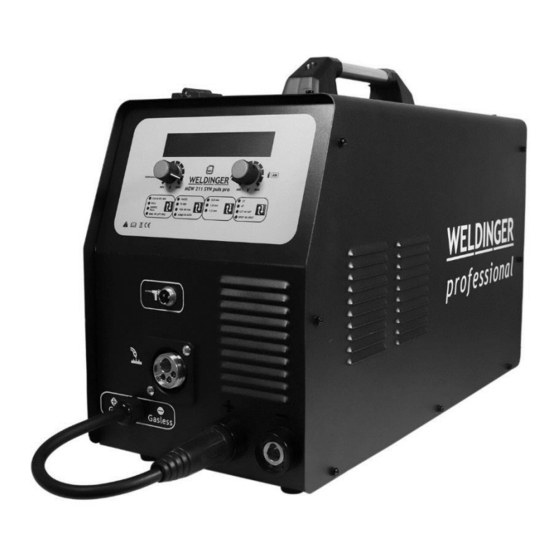

MEW 211 SYN puls pro
Synergischer Schweißinverter mit 4-Rollenantrieb
und Doppelpuls MIG/MAG/WIG/Elektrode 200 A
Lieferumfang:
WELDINGER Schweißinverter MEW 211 SYN puls pro
4 m MIG-MAG Brenner MB 150
4 m Massekabel 16 mm²
1,5 m Gasschlauch mit Anschluss 1/4" R und NW7.2 Schnellkupplung
Teflonseele und Drahtführungsrolle 1,0/1,2 mm zum Aluminiumschweißen
(technische Änderungen am Gehäuse vorbehalten)
Werbung
Verwandte Anleitungen für WELDINGER MEW 211 SYN puls pro
Inhaltszusammenfassung für WELDINGER MEW 211 SYN puls pro
- Seite 1 MEW 211 SYN puls pro Synergischer Schweißinverter mit 4-Rollenantrieb und Doppelpuls MIG/MAG/WIG/Elektrode 200 A Lieferumfang: WELDINGER Schweißinverter MEW 211 SYN puls pro 4 m MIG-MAG Brenner MB 150 4 m Massekabel 16 mm² 1,5 m Gasschlauch mit Anschluss 1/4" R und NW7.2 Schnellkupplung Teflonseele und Drahtführungsrolle 1,0/1,2 mm zum Aluminiumschweißen...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte vor Inbetriebnahme Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit ihm gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Diese Sicherheitshinweise dienen ihrer persönlichen Sicherheit und der Vermeidung von Schäden am Gerät. Lesen Sie deshalb diese Anleitung genau durch und befolgen Sie die Sicherheitshinweise, wenn Sie mit dem Schweißgerät arbeiten.
- Seite 3 Schweißverfahren abgestimmte Schweißerhandschuhe mit Stulpen in unterschiedlichen Ausführungen und Größen im Angebot. Schutz vor elektrischen Gefahren Benutzen Sie das Gerät nur in sauberer und gegen Nässeeinwirkung geschützter Umgebung. Gerät nicht bei erhöhter Feuchtigkeit (Regen/Schnee) benutzen. Eindringende Nässe kann zu Stromschlägen und zu Schäden am Gerät führen. Schweißgeräte, die wechselweise Gleich- oder Wechselstrom bereitstellen können, müssen nach EN-60974-1 und BGI 534 mit „S“...
- Seite 4 Es dürfen keine Schweißarbeiten an Behältern durchgeführt werden, die Gase, Treibstoffe, Mineralöle oder andere leichtentzündlichen Substanzen enthalten oder enthalten haben. Explosionsgefahr! Schutz vor Brandgefahr Beim Schweißen kann es wegen der hohen Temperatur des Lichtbogens und fliegender, geschmolzener Metallspritzer zu erhöhter Brandgefahr kommen. Halten Sie den Arbeitsplatz jederzeit frei von leichtentzündlichen und brennbaren Stoffen.
- Seite 5 Bewertung der Arbeitsumgebung Berücksichtigen Sie mögliche elektromagnetische Störquellen in der Umgebung: Netzzuleitungen, Steuerleitungen, Telekommunikations- und andere Signalleitungen in der unmittelbaren Umgebung des Schweißplatzes Rundfunkempfänger und Fernsehgeräte Computer, Tablets, Smartphones, Smartwatches oder andere Einrichtungen Schutz von Menschen mit Herzschrittmacher oder Hörgerät Mess- oder Kalibriereinrichtungen Überprüfen Sie die Störfestigkeit anderer elektrischer Einrichtungen in der Umgebung und stellen sie die Verträglichkeit sicher.
- Seite 6 Sicherheitsmaßnahmen treffen kann. Wird eine der untenstehenden Prüfungen nicht erfüllt, darf das Gerät erst nach Instandsetzung und erneuter Prüfung wieder in Betrieb genommen werden. Wenden Sie sich in allen Service-Angelegenheiten an den Kundendienst von HausundWerkstatt24. Wartung/Reinigung Die Wartung beinhaltet eine gründliche Reinigung der Bauteile und eine Inspektion. Der Zyklus hängt vom Nutzungsgrad und von den Arbeitsplatzbedingungen ab.
- Seite 7 und Prüfung“ entsprechend der Betriebssicherheitsverordnung. Diese international gültige Norm ist spezifisch für Lichtbogenschweißgeräte. Wegen der besonderen Gegebenheiten bei Inverter-Lichtbogenschweißgeräten sind nicht alle Prüfgeräte zur Prüfung nach VDE 0702 in vollem Umfang verwendbar. Geeignete Prüfmittel und Messgeräte entsprechen VDE 0404-2, die den Frequenzgang nach DIN EN 61010-1 Anhang A - Messschaltung A1 bewerten.
- Seite 8 Netzstromkreis gegen Schweißstromkreis und Elektronik: 5 M Ω Schweißstromkreis und Elektronik gegen Schutzleiterkreis (PE): 2,5 M Ω Netzstromkreis gegen Schutzleiterkreis (PE): 2,5 M Ω Messen des Ableitstroms (Schutzleiter- und Berührungsstrom) Anmerkung: Auch wenn die Ableitstrommessung laut Norm nur alternativ zur Isolationswiderstandsmessung ist, empfehlen wir besonders nach Reparaturen, immer beide Messungen durchzuführen.
- Seite 9 Die fünfjährige WELDINGER-Garantie gilt ausschließlich für elektronische Schweißgeräte, Plasmaschneider, Filterkassetten für Schweißhelme, Flüsterkompressoren und Elektrowerkzeuge der Marke WELDINGER, die ab dem 11.11.2020 durch HuW24 e.K. ausgeliefert worden sind. Für alle Geräte, die bis zum 10.11.2020 von HuW24 e.K. ausgeliefert wurden, gilt die bisherige Gewährleistung von zwei Jahren.
- Seite 10 7. Nachlieferungsbefugnis. HuW24 e.K. ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 8. Ersetzungsbefugnis bei Auslaufmodellen. Wird ein baugleiches Gerät zum Zeitpunkt der Geltendmachung des Garantiefalls von HuW24 e.K. nicht mehr vertrieben, so ist HuW24 e.K. berechtigt, dem Kunden in Erfüllung seines Garantieanspruchs ein den technischen Anforderungen des Geräts voll entsprechendes, gleichwertiges oder höherwertiges, nicht baugleiches Gerät zu liefern.
- Seite 11 14. Ausschluss der Garantie. Die Garantie ist ausgeschlossen, wenn der Mangel durch einen nicht sachgerechten Umgang mit dem Gerät entstanden ist. Die Garantie ist insbesondere dann ausgeschlossen, wenn der Mangel darauf beruht, dass der Kunde die Gebrauchsanleitung nicht beachtet oder eigenmächtig Reparaturarbeiten im Inneren des Gerätes vorgenommen hat.
- Seite 12 Bedienungsanleitung Wir freuen uns, dass Sie sich für ein WELDINGER Markengerät der DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig durch. Der digital gesteuerte WELDINGER MEW 211 SYN puls pro ist ein tragbarer, einphasiger (230V), luftgekühlter Schweißinverter zum Gleichstromschweißen.
- Seite 13 Übersicht Frontpanel, Anschlüsse, Rückseite...
- Seite 14 1. LCD-Display zur Anzeige der ausgewählten Schweißparameter (vgl. Tabelle unten) 2. Kombiknopf Schweißstrompotentiometer 3. Auswahl Schweißmodus SYN MIG, SPL MIG, Puls, Doppelpuls, MMA, Lift WIG 4. Auswahl Schweißdraht/Schutzgas Fe CO2, Fe Mix, V2A-V4A, ALSi-ALMg 5. Auswahl Drahtstärke 0,8, 1,0, 1,2 mm 6.
- Seite 15 E316 (E316Ar98) = Edelstahlschweißdraht V4A + (Ar 98%+CO2 2%) AlMg5 (AlMg5 Ar) = AlMg5 Schweißdraht ER 5356 + Ar 100% AlSi5 (AlSi5 Ar) = AlSi5 Schweißdraht ER4043 + Ar 100% Um von E308 auf E316 oder von AlMg5 zu AlSi5 zu wechseln, drehen Sie Knopf 7. Schweißen Aluminium erfordert...
- Seite 16 "Save XX" bedeutet, dass Sie die jeweiligen Parameter unter der Jobnummer XX abspeichern. Die Auswahl erfolgt durch Drehen, die Bestätigung und das Abspeichern durch Drücken von Knopf (7). Das Display zeigt dann "SaveData" an. "Load XX" bedeutet Kanalauswahl. Drehen Sie Knopf (7), um die Parameter anzuzeigen. Erfolgen binnen 10 Sekunden keine Eingaben oder Bestätigungen in einem aufgerufenen Job, wird der angewählte Parameter nicht gespeichert, sondern auf die Standardeinstellungen zurückgesetzt.
- Seite 17 Schweißdrahtdurchmesser mm (Size) 0,8 mm, 1,0 mm, 1,2 mm Brennerbetriebsart (Mode) 2T, 4T, S2T, S4T, Spot, Cpot Endstrom (EndI) Nur für S2T und S4T Initialstrom (HotI) Nur für S2T und S4T Rückbrandkontrolle/BurnBack (Burn) -50 %～50 % Zeit Initialstrom (Hott) Nur für S2T, 0-50 s Zeit Endstrom (Endt) Nur für S2T, 0-50 s Übergangszeit (Slop)
- Seite 18 Lichtbogenlänge Ende (Endu) Nur für S2T und S4T, -50 %～50 % Initiallänge Lichtbogen (Hotu) Nur für S2T and S4T, -50 %～50 % Zeit Punktschweißen (Sptt) Nur für SPOT and CPOT, 0,1～9,9 s Sanftanlauf Drahtvorschub (StFd) 1～15 m Endzeit Punktschweißen (Stop) Nur für CPOT, 0,1～25,5 s Vorströmzeit Gas (Preg) 0～10 s...
- Seite 19 Zeit Punktschweißen (Sptt) Nur für SPOT and CPOT, 0,1～9,9 s Sanftanlauf Drahtvorschub (StFd) 1～15 m Endzeit Punktschweißen (Stop) Nur für CPOT, 0,1～25,5 s Vorströmzeit Gas (Preg) 0～10 s Nachströmzeit Gas (Post) 0,1～50 s Bitte beachten Sie: Einige der aufgeführten Schweißparameter sind nur für spezifische Funktionen abrufbar! Schweißpolaritäten Mit dem Umpolkabel (10) wird beim Wechsel vom Schutzgas- in den Fülldrahtbetrieb...
- Seite 20 MIG/MAG Schweißen Gerät schweißbereit vorbereiten Sollte das Gerät bei Frost gelagert oder transportiert worden sein, sorgen Sie für eine einwandfreie Funktion des Inverters bitte vor dem Betrieb für frostfreie Arbeitsbedingungen. Im Lieferzustand ist das Gerät mit einem 4 m MAG-Brenner ausgestattet. Dieser Brenner und das Gerät haben einen Euro-Zentralanschluss, was das Montieren und Austauschen des Brenners enorm vereinfacht.
- Seite 21 Fädeln Sie den Draht durch die Führungsfeder über die Rille der Vorschubrolle in das Führungsröhrchen am Ende das Vorschubs ein und verschließen den Vorschub, indem Sie die obere Wippe nach unten drücken und die Andruckfeder wieder nach oben schwenken. Die Andruckfeder etwas vorspannen, aber nicht zu fest. Sollte der Draht später nicht sauber transportiert werden, spannen Sie etwas nach.
- Seite 22 Auswahl des Drahtdurchmessers (Knopf 5) und des Materials (Knopf 4) und regeln den Drahtvorschub über die Einstellung der Schweißspannung. Alternativ haben Sie beim MEW 211 SYN puls pro auch die Möglichkeit, die oben genannten Materialien im Synergiebetrieb mit voreingestellten Schutzgasparametern zu schweißen.
- Seite 23 Im Synergiebetrieb wird der Wert V automatisch an den Wert A angepasst, dasselbe gilt für die Drahtvorschubgeschwindigkeit. Sie haben die darüber hinaus die Möglichkeit, Feineinstellungen vorzunehmen, um das Schweißergebnis zu beeinflussen (siehe Tabellen). Edelstahl oder Aluminium schweißen Sie können mit dem Gerät selbstverständlich auch Edelstahl oder Aluminium schweißen. Wenn vorher Stahldraht durch den Brenner geschoben wurde, ist in der Drahtführungsseele des Brenners Metallabrieb von diesem Draht zu finden.
- Seite 24 Elektrodenschweißen (MMA) Anschluss und Hinweise Schließen Sie die Kabel für Elektrodenhalter (separat erhältlich) an den Pluspol (11) und die Erdklemme an den Minuspol (12) an. Beachten Sie unbedingt die Herstellerangaben zu Schweißpolaritäten und Stromstärken auf der Elektrodenpackung! Auswahl der Schweißart und Schweißstromeinstellung Elektrodenschweißmodus MMA mit Knopf (3) durch Drücken auswählen, dann Schweißstrom an Kombiknopf (2) einstellen.
- Seite 25 Sie separat erhältliche WIG-Schweißstäbe, deren Durchmesser je nach Materialstärke variiert. Kompatible Brenner Verwenden Sie z.B. das separat erhältliche WELDINGER WIG-Schlauchpaket 17V Lift Arc mit externer Gassteuerung und 13 mm Dorn (Artikel 5604). Als Grundausstattung für den WIG-Brenner empfehlen wir unser WELDINGER WIGSET1 (Art.Nr.
- Seite 26 Tipp: das Einstellen der Gasmenge ist für ungeübte Schweißer manchmal schwer. Einfache Druckregler sind nur ungenau abzulesen. Für diesen Fall bieten wir ein kleines Flowmeter an (Art.Nr. 8623), das den Gasdurchfluss genau ermittelt, wenn es auf den Brenner gesetzt wird. Netzschalter auf „An“ schalten, das Lüftergeräusch signalisiert die Betriebsbereitschaft.
- Seite 27 WIG-Elektrodentypen Schweißmodus Elektrodenfarbe Thorium DC-Schweißen von Stahl, Edelstahl, Kupfer DC-Schweißen von Stahl, Edelstahl, Kupfer Grau Lanthan DC-Schweißen von Stahl, Edelstahl, Kupfer Gold 1,5 % ANHANG Aufschlüsselung der Display Codes Menüsymbol im Display Beschreibung MMA: Stromstärke in A und Spannung in Prozent MIG/MAG: Stromstärke in A und Spannung in Prozent oder als Zahlwert (Auswahl mit Knopf 7) WIG: Stromstärke in A...
- Seite 28 Anzeige Werkstückstärke (Bandbreite abhängig von der verwendeten Drahtelektrode) SYNC MIG: Induktion, vermindert Lichtbogenschwankungen beim Schweißen, macht den Lichtbogen weicher und sorgt für weniger Spritzer Einfach- und Doppelpuls MIG/MAG: Spitzenstromamplitude. Drücken Sie die Brennertaste, um die Gasversorgung zu starten. Warten Sie die Gasvorströmzeit (Preg) ab, zünden Sie dann den Lichtbogen und stellen Sie den Schweißstrom ein.
- Seite 29 Gasnachströmzeit in der unmittelbaren Nähe des Schweißbades. Drücken Sie die Brennertaste, um die Gasversorgung zu starten. Warten Sie die Gasvorströmzeit (Preg) ab, zünden Sie den Lichtbogen im Initialstrom-Modus und warten Sie, bis der eingestellte Schweißstromwert erreicht ist. Wenn Sie die Brennertaste loslassen, wird der Lichtbogen im Übergangsschweißstrom (SLOP) schwächer und bricht schließlich ab.
- Seite 30 Kontinuierliches Punktschweißen: Drücken Sie die Brennertaste und das Schweißgerät startet das intervallartige (Sptt/Stop). Lassen Sie die Brennertaste los, um den Vorgang zu beenden. Endstrom zur Füllung des Lichtbogenkraters, nur für S2T und S4T. Rückbrandzeit, hilft bei der Einstellung des Drahtendes nach dem Schweißen.
- Seite 31 Gasvorströmzeit Gasnachströmzeit INSTANDHALTUNG / RATSCHLÄGE Instandhaltungsarbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie die Stromversorgung des Geräts und warten Sie, bis der Ventilator sich nicht mehr dreht. Im Gerät sind die Spannungen sehr hoch und deshalb gefährlich. Beginnen Sie mit der Wartung frühestens nach ca.
- Seite 32 Schweißgeschwindigkeit zu gering zu großer Luftspalt Störungen des Schweißinverters und deren Beseitigung Störung mögliche Ursache Lampe Hauptschalter leuchtet keine Netzspannung vorhanden nicht Netzsicherungen überprüfen (FI-Schalter) keine Lüftergeräusche Netzanschlussleitung oder Verlängerungsschnur defekt Hauptschalter defekt Gerät läuft nicht (vgl. Fehlercodes) Gerät überhitzt Einschaltdauer überschritten geben Sie dem Gerät Zeit zur Abkühlung Lüfter defekt...
- Seite 33 Minderwertiges oder beschädigtes Verbrauchsmaterial Schutzgas fließt nicht oder zu schwach, überprüfen Sie Kupplungen und Druckregler Wir empfehlen WELDINGER Schweißdraht, Elektroden und Schweißzubehör für alle Schweißprozesse. Im Falle einer Störung, die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Kundenservice.
- Seite 34 Altgerät auch an die DINGER Germany GmbH unter der genannten Adresse zurücksenden. Wir kümmern uns für Sie um eine sichere und umweltfreundliche Entsorgung. EU-Konformitätserklärung Wir erklären, dass dieses Produkt: MIG/MAG/WIG/Elektroden-Schweißinverter MEW 211 SYN puls pro mit folgenden Richtlinien übereinstimmt: EU-Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU EU-Niederspannungsrichtlinie 2014/35/EU Die Fertigung erfolgte unter Beachtung der folgenden Normen: DIN EN 60974-1:2013-06 (VDE 0544-1:2013-06) - Schweißstromquellen...
