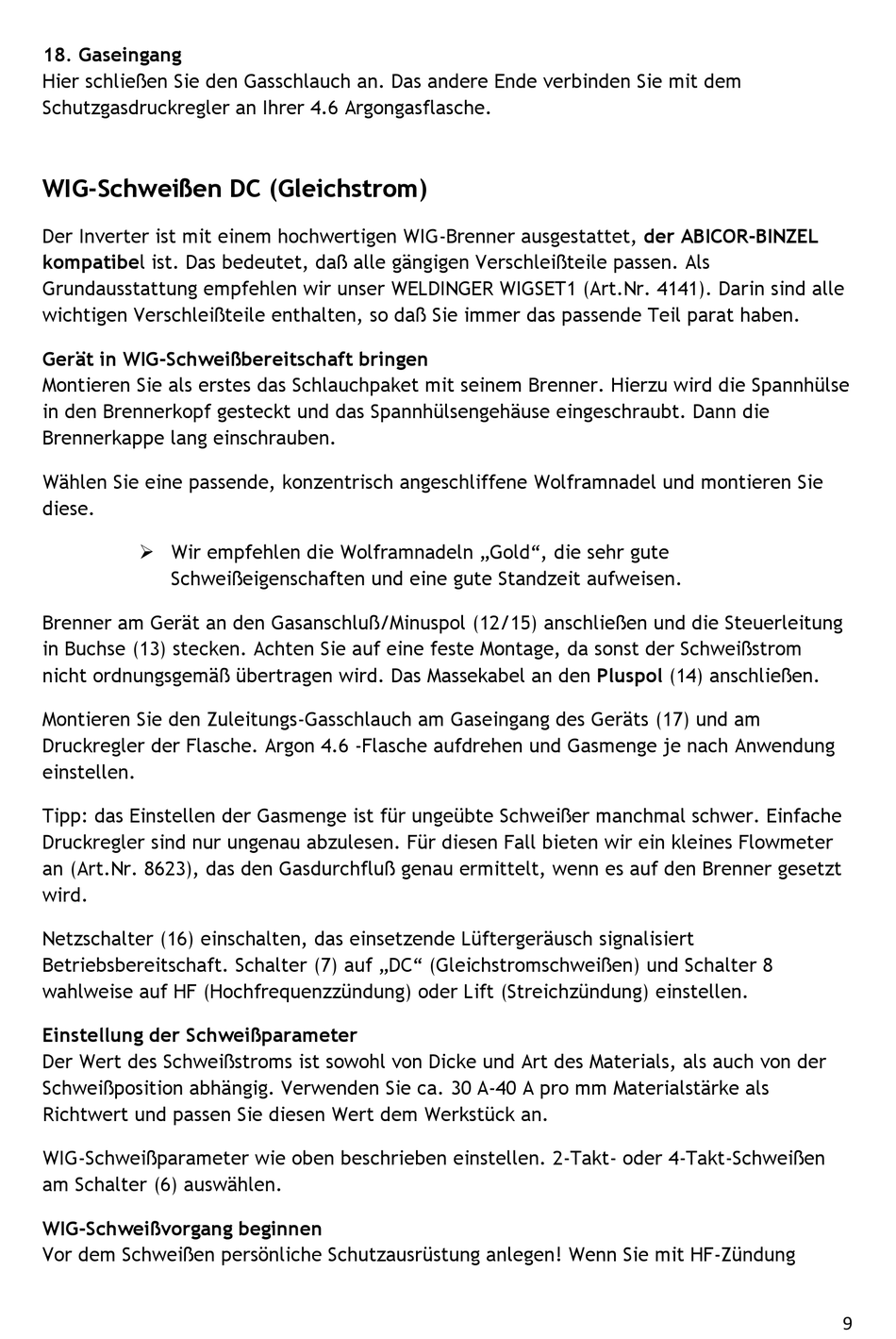

18. Gaseingang
Hier schließen Sie den Gasschlauch an. Das andere Ende verbinden Sie mit dem
Schutzgasdruckregler an Ihrer 4.6 Argongasflasche.
WIG-Schweißen DC (Gleichstrom)
Der Inverter ist mit einem hochwertigen WIG-Brenner ausgestattet, der ABICOR-BINZEL
kompatibel ist. Das bedeutet, daß alle gängigen Verschleißteile passen. Als
Grundausstattung empfehlen wir unser WELDINGER WIGSET1 (Art.Nr. 4141). Darin sind alle
wichtigen Verschleißteile enthalten, so daß Sie immer das passende Teil parat haben.
Gerät in WIG-Schweißbereitschaft bringen
Montieren Sie als erstes das Schlauchpaket mit seinem Brenner. Hierzu wird die Spannhülse
in den Brennerkopf gesteckt und das Spannhülsengehäuse eingeschraubt. Dann die
Brennerkappe lang einschrauben.
Wählen Sie eine passende, konzentrisch angeschliffene Wolframnadel und montieren Sie
diese.
Wir empfehlen die Wolframnadeln „Gold", die sehr gute
Schweißeigenschaften und eine gute Standzeit aufweisen.
Brenner am Gerät an den Gasanschluß/Minuspol (12/15) anschließen und die Steuerleitung
in Buchse (13) stecken. Achten Sie auf eine feste Montage, da sonst der Schweißstrom
nicht ordnungsgemäß übertragen wird. Das Massekabel an den Pluspol (14) anschließen.
Montieren Sie den Zuleitungs-Gasschlauch am Gaseingang des Geräts (17) und am
Druckregler der Flasche. Argon 4.6 -Flasche aufdrehen und Gasmenge je nach Anwendung
einstellen.
Tipp: das Einstellen der Gasmenge ist für ungeübte Schweißer manchmal schwer. Einfache
Druckregler sind nur ungenau abzulesen. Für diesen Fall bieten wir ein kleines Flowmeter
an (Art.Nr. 8623), das den Gasdurchfluß genau ermittelt, wenn es auf den Brenner gesetzt
wird.
Netzschalter (16) einschalten, das einsetzende Lüftergeräusch signalisiert
Betriebsbereitschaft. Schalter (7) auf „DC" (Gleichstromschweißen) und Schalter 8
wahlweise auf HF (Hochfrequenzzündung) oder Lift (Streichzündung) einstellen.
Einstellung der Schweißparameter
Der Wert des Schweißstroms ist sowohl von Dicke und Art des Materials, als auch von der
Schweißposition abhängig. Verwenden Sie ca. 30 A-40 A pro mm Materialstärke als
Richtwert und passen Sie diesen Wert dem Werkstück an.
WIG-Schweißparameter wie oben beschrieben einstellen. 2-Takt- oder 4-Takt-Schweißen
am Schalter (6) auswählen.
WIG-Schweißvorgang beginnen
Vor dem Schweißen persönliche Schutzausrüstung anlegen! Wenn Sie mit HF-Zündung
9
