Funktionsbeschreibung
Spitzenwechsel mit Hilfe des Spitzenwechsel-Werkzeugs:
5.6.4
Wechseln der Lötspitze am CHIP TOOL VARIO
Siehe Abschnitt 5.7.4 [Wechseln des Heizelements am CHIP TOOL VARIO].
Ersa i-CON 1V & i-CON 2V

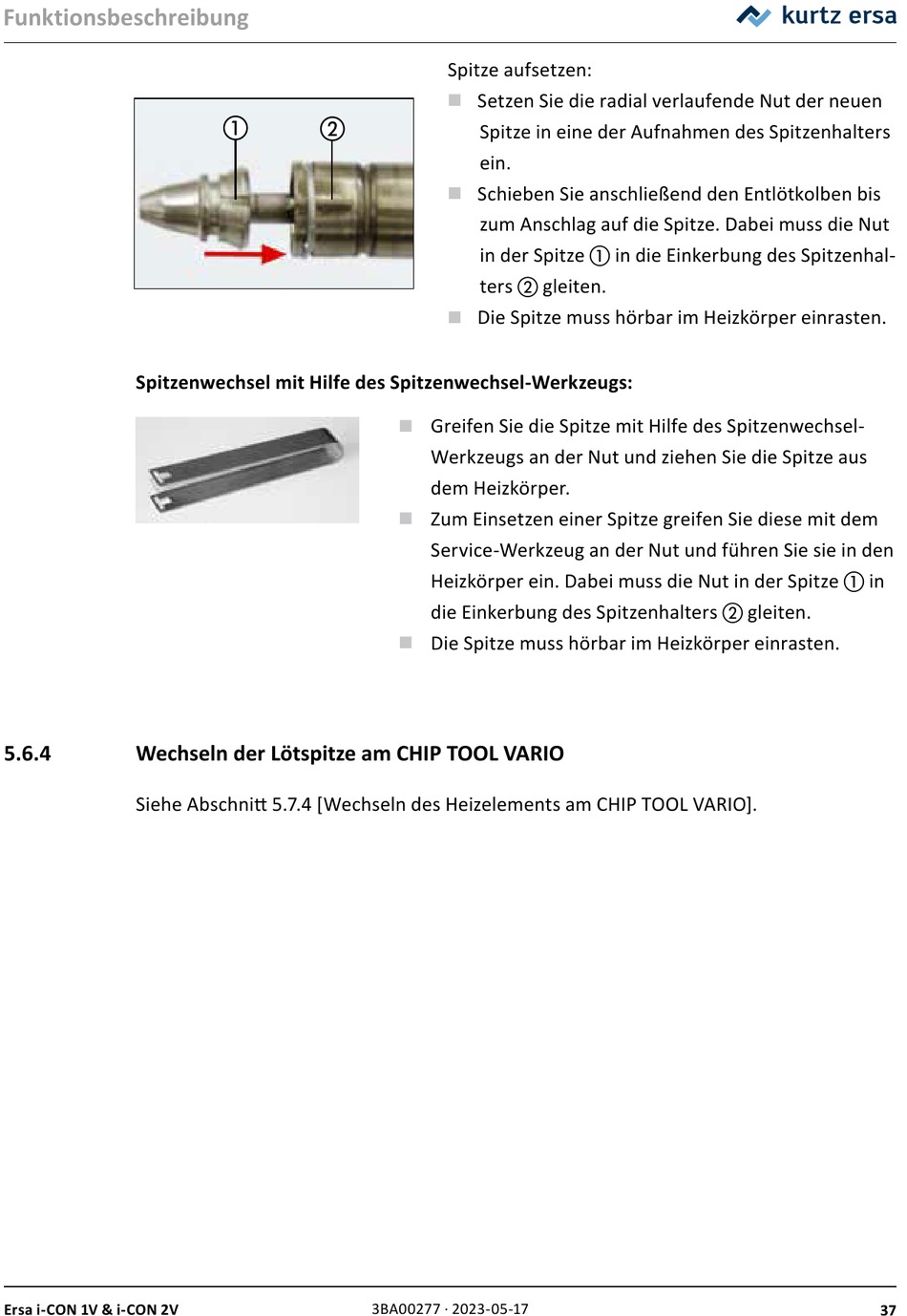

Spitze aufsetzen:
■
Setzen Sie die radial verlaufende Nut der neuen
Spitze in eine der Aufnahmen des Spitzenhalters
ein.
■
Schieben Sie anschließend den Entlötkolben bis
zum Anschlag auf die Spitze. Dabei muss die Nut
in der Spitze a in die Einkerbung des Spitzenhal-
ters b gleiten.
■
Die Spitze muss hörbar im Heizkörper einrasten.
■
Greifen Sie die Spitze mit Hilfe des Spitzenwechsel-
Werkzeugs an der Nut und ziehen Sie die Spitze aus
dem Heizkörper.
■
Zum Einsetzen einer Spitze greifen Sie diese mit dem
Service-Werkzeug an der Nut und führen Sie sie in den
Heizkörper ein. Dabei muss die Nut in der Spitze a in
die Einkerbung des Spitzenhalters b gleiten.
■
Die Spitze muss hörbar im Heizkörper einrasten.
3BA00277 · 2023-05-17
37
