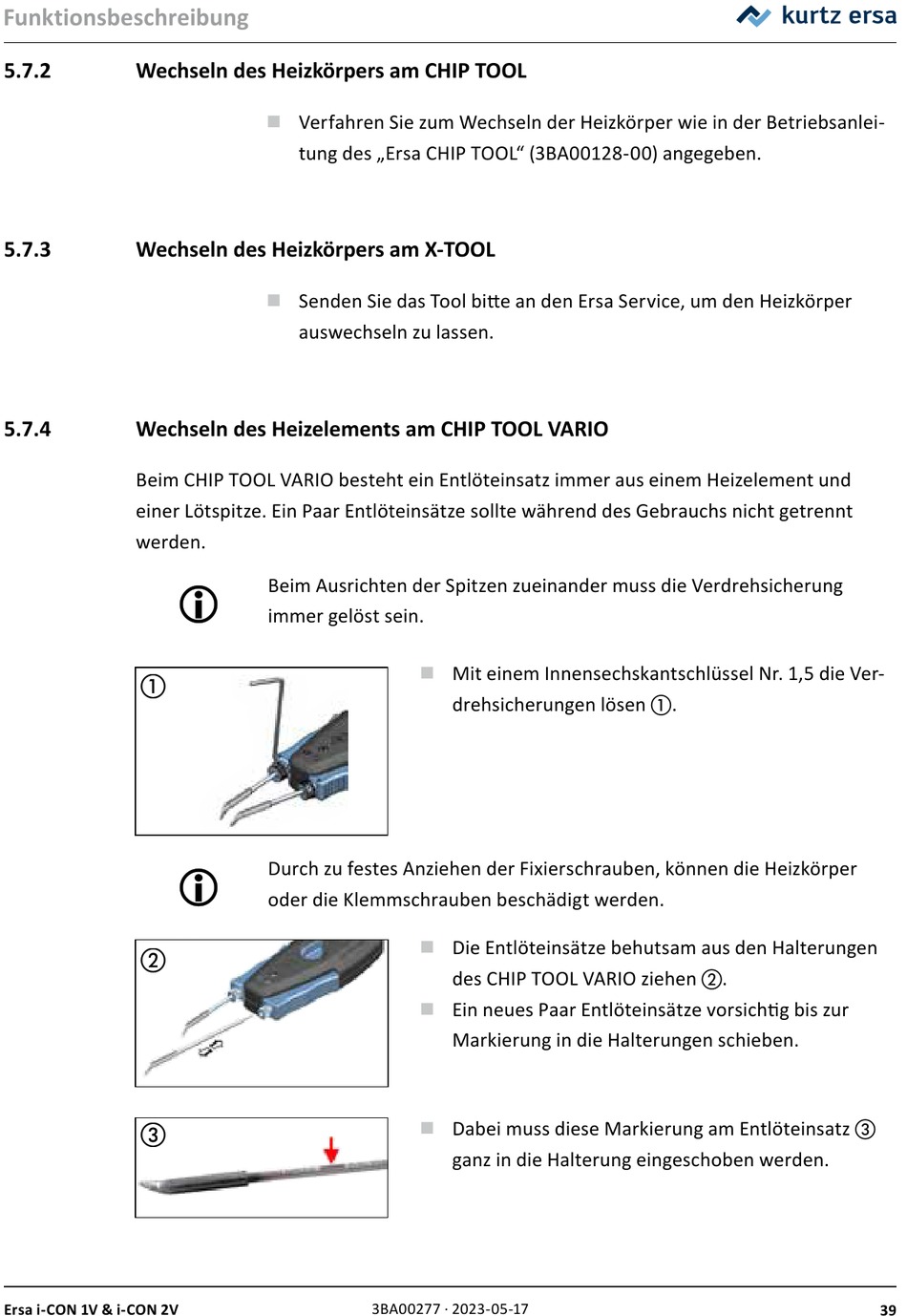

Funktionsbeschreibung
5.7.2
Wechseln des Heizkörpers am CHIP TOOL
5.7.3
Wechseln des Heizkörpers am X-TOOL
5.7.4
Wechseln des Heizelements am CHIP TOOL VARIO
Beim CHIP TOOL VARIO besteht ein Entlöteinsatz immer aus einem Heizelement und
einer Lötspitze. Ein Paar Entlöteinsätze sollte während des Gebrauchs nicht getrennt
werden.
Ersa i-CON 1V & i-CON 2V
■
Verfahren Sie zum Wechseln der Heizkörper wie in der Betriebsanlei-
tung des „Ersa CHIP TOOL" (3BA00128-00) angegeben.
■
Senden Sie das Tool bitte an den Ersa Service, um den Heizkörper
auswechseln zu lassen.
Beim Ausrichten der Spitzen zueinander muss die Verdrehsicherung
immer gelöst sein.
■
Durch zu festes Anziehen der Fixierschrauben, können die Heizkörper
oder die Klemmschrauben beschädigt werden.
■
■
■
3BA00277 · 2023-05-17
Mit einem Innensechskantschlüssel Nr. 1,5 die Ver-
drehsicherungen lösen a.
Die Entlöteinsätze behutsam aus den Halterungen
des CHIP TOOL VARIO ziehen b.
Ein neues Paar Entlöteinsätze vorsichtig bis zur
Markierung in die Halterungen schieben.
Dabei muss diese Markierung am Entlöteinsatz c
ganz in die Halterung eingeschoben werden.
39
