Italiano

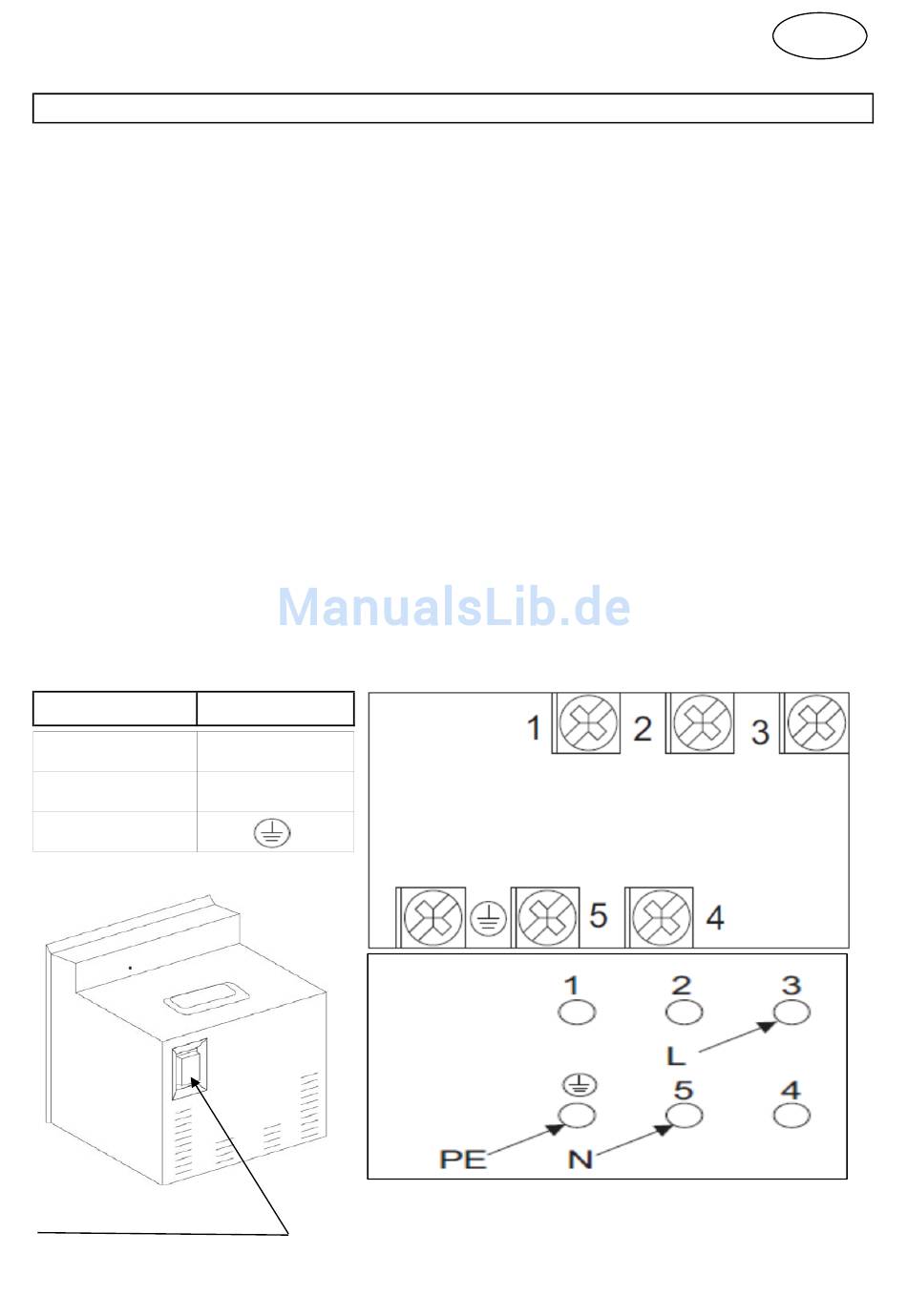

Schema di collegamento

Per apparecchi forniti senza collegamenti pronti
Disposizioni per il collegamento:
Il forno è stato progettato per la corrente alternata trifase (400 V 3N ~ 50 Hz). La tensione nominale
degli elementi riscaldanti è di 230 V ~ 50 Hz.
Il forno può essere adattato alla corrente monofase effettuando un opportuno ponticello sulla scatola di
collegamento secondo lo schema seguente.
Lo schema di collegamento è riportato anche sulla copertura della scatola di collegamento.
Tenere presente che il cavo di collegamento deve corrispondere al tipi di collegamento e alla potenza
nominale dell'apparecchio.
Il cavo di collegamento deve essere protetto con un dispositivo di scarico della tensione.
AVVISO!
Ricordare che il circuito di sicurezza nella scatola di collegamento deve essere collegato al terminale di
messa a terra.
In caso di necessità l'alimentazione del forno deve poter essere interrotta mediante un interruttore di
sicurezza ben accessibile.
La distanza tra i contatti dell'interruttore di sicurezza deve essere di almeno 3 mm.
Prima di collegare il forno alla corrente è importante leggere le informazioni riportate sulla targhetta e
nello schema di collegamento.
Colore del cavo Collegamento
3 L
marrone
5 N
blu
PE
giallo-verde
Scatola di collegamento
fi160523AOMXXL
Istruzzione per l'uso per forno di icasso
21
I
DIGI 8XXL AUTARK
DIGI Set 8XXL
