Inhaltszusammenfassung für Respekta MEGASET 2 GLIO

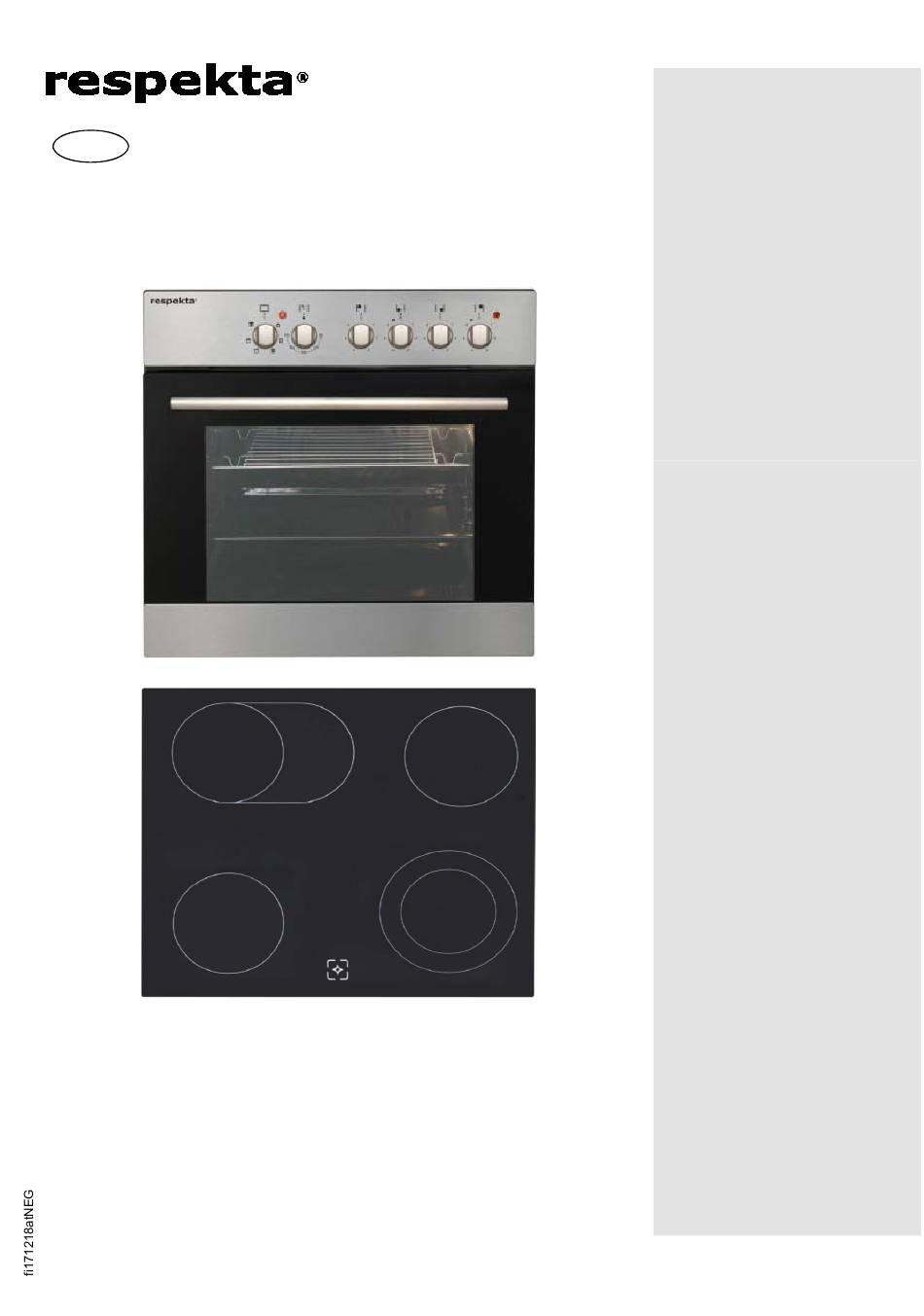

- Seite 1 ARTIKEL Mod. No.: Bedienungs- und Installationsanleitung Elektro Einbauherde mit Glaskeramik Kochfeld MEGASET 2 AN MEGA2 EBA MEGASET 2 GLIO MEGA2 EBA KM2KBA AK500-6O-2G-FO-O2-63 H4M2W61 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
-
Seite 2: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Der Hersteller der/des hierin beschriebenen Produkte(s) auf welche(s) sich diese Erklärung bezieht, erklärt hiermit in alleiniger Verantwortung, dass diese(s) die einschlägigen, grundliegenden Sicherheits- Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien erfüllen und die entsprechenden Prüfprotokolle, insbesondere die vom Hersteller oder seinem Bevollmächtigten ordnungsgemäss ausgestellte CE-Konformitätserklärung zur Einsichtnahme der zuständigen Behörden vorhanden sind und über den Geräteverkäufer angefordert werden können. - Seite 3 Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht.
-
Seite 4: Inhaltsverzeichnis
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inhaltsverzeichnis Lieber Kunde,........................1 Inbetriebnahme....................... 3 Hinweis-Symbol-Erklärung.................... 3 Sicherheitshinweise....................... 4-5 Energiespartipps......................6 Tipps zum Geschirr und Kochen.................. 7 Kochzonenbetrieb......................8 Backofenschalter......................9 Anwendung Backofen....................10 Hinweise.......................... 10 Anwendungstabelle Backen..................11 Anwendungstabelle Braten/Garen................12 Anwendungstabelle Grillen................... 13 Reinigung und Pflege..................... -
Seite 5: Inbetriebnahme
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inbetriebnahme • Sämtliche Verpackungsmaterialien entfernen und evtl. vorhandene Schutzfolien abziehen. • Den Backofen und die Zubehörteile kurz feucht reinigen. • Die gegenwärtige Uhrzeit an der Zeitschaltuhr einstellen (nicht bei allen Modellen vorhanden). • Den leeren Backofen für ca. 30 Minuten mit Ober-/Unterhitze und maximaler Temperatur betreiben. -
Seite 6: Sicherheitshinweise
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Dieses Symbol weist auf Verbrennungsgefahr hin. Berühren Sie mit diesem Symbol gekennzeichnete Oberflächen nicht bevor diese abgekühlt sind. - Seite 7 Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Wenn Ihr Kochfeld mit Halogen Kochzonen ausgerüstet ist, schauen Sie nie in das Halogenlicht der eingeschalteten Kochzonen Verfügt Ihr Kochfeld über einen Pfannen Detektor, das Kochfeld mit dem Schalter nach jedem Gebrauch abschalten und sich nicht auf die Kontrolle des Detektors verlassen Das Gerät ist nicht für den Betrieb über einen externen Timer oder einer Fernbedienung ausgelegt Verwenden Sie niemals Kochgeschirr, welches in der Bedienungsanleitung nicht zur...
-
Seite 8: Energiespartipps
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Energiespartipps Wer Energie verantwortlich • Beim Aufheizen des leeren Backofens verbraucht, der schont nicht wird viel Energie benötigt. Deshalb kann Haushaltskasse, durch das Backen mehrerer Gerichte sondern handelt auch hintereinander Energie eingespart umweltbewusst. Seien Sie werden, weil die Restwärme optimal dabei! Sparen... -
Seite 9: Tipps Zum Geschirr Und Kochen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Tipps zum Geschirr und Kochen Tipps zum Geschirrkauf • Gute Töpfe erkennt man an einem ebenen starken Boden. Unebene Töpfe verursachen einen erhöhten Energieverbrauch und längere Garzeiten. • Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. -
Seite 10: Kochzonenbetrieb
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Kochzonenbetrieb Die Kochstellen werden mit den Schaltern auf der Bedienungsblende (Siehe Kapitel “Glaskeramik Kochfeld“) in Betrieb gesetzt. Die Symbole über den Schaltern zeigen die Zugehörigkeit zu den Kochstellen an. In der nachfolgenden Tabelle finden Sie Anwendungsbeispiele für die einzelnen Kennzahlen 0 1 2 3 4 5 6... -
Seite 11: Backofenschalter
Bedienungsanleitung Einbauherd Deutsch Backofenschalter Die Drehschalter in die gewünschte Stellung Funktions-Wahlschalter bringen, indem Sie sie nach rechts drehen. Das Einschalten des Backofens wird über die Kontrollleuchten signalisiert. Eine weitere Kontrollleuchte signalisiert, dass eine Koch- zone eingeschaltet ist. Backofen Kontrollleuchte leuchtet, wenn Temperaturregler aktiviert wird. -
Seite 12: Anwendung Backofen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anwendung Backofen Braten • Beim Braten von größeren Fleischstücken Zum Braten verwenden Sie am Besten entsteht verstärkt Dampf, der sich an der unser Grill Brat System. (Siehe Kapitel “Gerätekomponenten 4“) Backofentür niederschlägt. Die Funktion Hierbei sind der Grill und der Ventilator in wird dadurch nicht beeinträchtigt. -
Seite 13: Anwendungstabelle Backen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anwendungstabelle Backen Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Backen in Kuchenform Ebene °C Ebene °C Zeit (Min.) Rührkuchen / Marmorkuchen 170 - 180 150 - 170 60 - 80 Tortenboden 170 - 180 160 - 170 20 - 30 Mürbeteig... -
Seite 14: Anwendungstabelle Braten/Garen
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Anwendungstabelle Braten/Garen Braten Sie im Backofen nur Portionen von 1 kg oder mehr. Für kleinere Portionen empfehlen wir, diese mit geeigneten Bratgeschirr auf dem Kochfeld zu braten Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Zeit (Min.) Ebene Ebene... -
Seite 15: Anwendungstabelle Grillen
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Anwendungstabelle Grillen Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Beheizungsart Grill und Oberhitze kombiniert Verwenden Sie beim Grillen im Backofen immer eine Fettauffangschale auf dem Backröhrenboden Garzeit in Minuten Ebene Grillgut °C 1. Seite 2. -
Seite 16: Reinigung Und Pflege
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Reinigung und Pflege Backofen Zur Reinigung dürfen keine • Der Backofen lässt sich leichter reinigen, Dampfreiniger verwendet werden. wenn er noch handwarm ist. Einfache Fettspritzer mit Spülwasser entfernen. • Vor jedem Reinigen das Gerät abkühlen •... -
Seite 17: Backofentür Herausnehmen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backofentür herausnehmen Einhängegitter Klemmstelle geringfügig nach unten drücken (2 in Abb.) Backofentür in die waagerechte Position und von der Backofenwand wegziehen. herunterklappen. Einhängegitter nach innen schwenken und Die Türsicherungsbügel (a) auf den beiden oben aushängen (1 in Abb.). Türscharnieren nach vorne... -
Seite 18: Backofenlampe Auswechseln
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen zusammendrücken und die Schiene durch • Neue Backofenlampe (a) auswechseln. leichtes ziehen oder drehen ausrasten. Beim Einsetzen die neue Lampe gerade in Teleskopschienen wieder die Keramikfassung (c) stecken. einzurasten hängen Schiene • Glasfassung wieder zunächst mit den oberen 4 Kerben in den Lampenfassung führen... -
Seite 19: Problembehebung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Problembehebung Garantie Unqualifizierte Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Nichtbeachtung Sicherheitsvor- Kurzschlussgefahr besteht. Reparaturen schriften, sowie der Warnhinweise in der grundsätzlich durch einen Bedienungsanleitung, auf dem Gerät und in konzessionierten Fachmann durchführen Beiblättern führen zum Verlust jeglichen lassen. -
Seite 20: Montageanleitung (Elektrisch)
Bedienungsanleitung Einbauherd Deutsch Montageanleitung einem Notschalter ausgestattet sein, der im Der elektrische Anschluss darf nur Notfall das ganze Gerät vom Netz durch den Kundendienst oder einen abschaltet. Der Abstand zwischen den zugelassenen Elektroinstallateur Arbeitskontakten des Notschalters muss erfolgen. mind. 3 mm betra-gen. Vor Anschluss des Bei falscher Installation werden Teile Herdes an das Stromnetz sind die des Gerätes unter Umständen zerstört. -
Seite 21: Anschluss Schaltplan
Bedienungs- und Installationsanleitung Einbau Backofen Deutsch Anschluss Schaltplan für nicht steckerfertige gelieferte Geräte Anschluss-Richtlinien Der Backofen ist auch für Drei-Phasen-Wechselstrom (400 V 3N ~ 50 Hz.) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V ~ 50 Hz. Die Umschaltung des Backofens auf Ein-Phasen-Strom ist durch entsprechende Überbrückung in der Anschlussbox, entsprechend dem nachstehenden Anschluss Diagramm möglich. -
Seite 22: Ofenbetrieb
Deutsch Bedienungsanleitung Einbauherd Ofenbetrieb MEGA2 EBA MEGA2 GLIO Achtung! Die Ofen Innenbeleuchtung geht an, sobald eine Funktion mit dem Funktions-Wahlschalter eingestellt wird. Die Heizelemente schalten aber erst ein, wenn eine Temperatur mit dem Temperaturregler eingestellt wurde. Funktions-Wahlschalter Temperaturregler Folgende Betriebsarten können mit dem Funktions-Wahlschalter gewählt werden: Ohne weitere Funktion z.B. -
Seite 23: Gerätekomponenten 1
Bedienungsanleitung Einbauherd Deutsch Gerätekomponenten 1 MEGA2 EBA MEGA2 GLIO 1 Bedienungsblende 2 Türgriff 3 Ofentür 4 Türverglasung Bedienungsblende 5 Kochzoneschalter v/l 6 Kochzoneschalter h/l Funktions-Wahlschalter Backofen 8 Kontrollleuchte Backofen 9 Kontrollleuchte Thermostat Temperaturregler Backofen 11 Kochzoneschalter h/r 12 Kochzoneschalter v/r Zubehör 13 Bratpfanne 14 Gitterrost... -
Seite 24: Das Backofeninnere
Bedienungsanleitung Einbauherd Deutsch Gerätekomponenten 2 Das Backofeninnere je nach Modell Einhängegitter mit Einschubebenen Beleuchtung Umluft Ventilator Grillheizkörper Oberhitzeheizkörper Unterhitzeheizkörper (unter dem Backofenboden) Einschubebenen für Gitterrost, Backblech oder Fettpfanne Nummerierung der Einschubebenen von unten nach oben Die Gehäusekühlung sorgt für niedrige Temperaturen an Bedienungsblende, Schalterknebel und Backofen-Türgriff bei aufgeheiztem Backofen. -
Seite 25: Beheizungsarten
Bedienungsanleitung Einbauherd Deutsch Gerätekomponenten 3 Beheizungsarten je nach Modell Unabhängige Backofen-Beleuchtung Durch das Drehen des Schalters auf diese Position wird der Backofen-Innenraum beleuchtet. Verwenden Sie diese z.B. bei der Reinigung des Backofeninnen raums. Ober- und Unterhitze 2250 W Der obere und der untere Heizkörper sind in Betrieb. - Seite 26 Bedienungsanleitung Einbauherd Deutsch Gerätekomponenten 4 Beheizungsarten je nach Modell Oberhitze und Grill kombiniert 2250 W Diese Funktion eignet sich zum Grillen mittlerer oder großer Portionen von Würstchen, Speck, Steaks, Fisch usw. Oberhitze, Grill und Ventilator 2300 W Grillheizkörper, ober Heizkörper und Ventilator (ohne Heizung) sind in Betrieb.
-
Seite 27: Bedienung Des Kochfeldes
Bedienungs- und Installationsanleitung Backofen Einbauset Deutsch 13 Bedienung des Kochfeldes KM2KBA 2-Kreis Kochzone v. rechts Kochzone vorne links Kochzone hinten rechts 2-Kreis Kochzone h. links Restwärmeanzeigen 2-Kreis Schalterposition Bedienungsblende MEGA2 EBA / MEGA2 GLIO Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb gesetzt. Die Symbole II über den Schaltern zeigen die Zugehörigkeit der Kochstellen an. -
Seite 28: Geräteeinbau
Bedienungsanleitung Einbauherd Deutsch Geräteeinbau MEGA2 EBA / MEGA2 GLIO Ofen KM2KBA Kochfeld Ofen Unterbau Nischenmasse Ausschnitt für Kochfeld B 555 / T 480 mm Befestigung des Gerätes Die Wände des Einbaumöbels müssen in jeder Hinsicht mindestens 100°C hitzeresistent sein. Einbau des Herdes (3) - Die Standsicherheit der Möbel muss DIN 68930 genügen. - Seite 29 Deutsch Bdeienungs- und Installationsanleitung Glaskeramik Kochfeld Glaskeramik Kochfeld Inhaltsverzeichnis Seite Warnungen..................…………………………. 1 Richtiger Gebrauch..........…………………..……………………. 2 Kinder Sicherheit.........………………………………....………………. 2 Sicherheit beim Gebrauch................……………….. 2 Sicherheit bei der Reinigung............……………………….. 2 Kochzonenschalter..............…………….………….….. 2 Kochzonenbetrieb.............…………………………………..3 Gebrauchshinweise.............………………………………….. 4 Reinigung und Pflege……….………..........……………………….. 4 Kochfeldreinigung……..............……………………….. 5 Kundendienst……....……............……………………….. 5 Garantie..............……………………………………………...
-
Seite 30: Richtiger Gebrauch
Deutsch Bdeienungs- und Installationsanleitung Glaskeramik Kochfeld 2 Richtiger Gebrauch Glaskeramik Kochzonen, die einge-schaltet sind fernhalten. x Lassen Sie keine metallenen Gegenstände Personen (einschließlich Kinder), die auf dem Kochfeld liegen. aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage, das Gerät sicher zu benutzen, sollten Sie das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche... -
Seite 31: Kochzonenbetrieb
Bedienungs- und Installationsanleitung Glaskeramik Kochfeld Deutsch 7 Kochstellenbetrieb Kochzonenschalter Kochzonen Betrieb Die Kochzonen werden mit den Knebeln auf der Bedienungsblende (siehe Kapitel “Gerätekom- ponenten1 “) in Betrieb gesetzt. Die Symbole über II den Schaltern zeigen die Zugehörigkeit zu den Kochzonen an. In der nachstehenden Tabelle finden Sie Anwendungsbeispiele für die einzelnen Kennzahlen 0 1 2 3 4 5 6 2-Kreis Kochzonen... -
Seite 32: Gebrauchshinweise
Deutsch Bdeienungs- und Installationsanleitung Glaskeramik Kochfeld 8 Gebrauchshinweise Alle Verschüttungen sollten umgehend abgewischt werden, was grössere Schäden Die ersten paar Male wenn das Gerät verhindern kann. verwendet wird, kann ein beißender Große Töpfe dürfen nicht über zwei oder Brandgeruch entstehen. Dieser Geruch wird mehr Kochplatten platziert werden. -
Seite 33: Kochfeldreinigung
Deutsch Bdeienungs- und Installationsanleitung Glaskeramik Kochfeld x Kochfeld nicht in Wasser eintauchen. Recht vor an ihren Produkten alle für x Verwenden Sie zur Reinigung keine scharfe notwendig erachteten Änderungen anzubringen, ohne die wesentlichen Gegenstände oder Scheuermittel. Eigenschaften zu beeinflussen. Verwenden Sie nur feuchte Tücher oder Schwämme mit Wasser und etwas Spül- mittel. -
Seite 34: Bedienung Des Kochfeldes
Bedienungs- und Installationsanleitung Backofen Einbauset Deutsch 13 Bedienung des Kochfeldes KM2KBA 2-Kreis Kochzone v. rechts Kochzone vorne links Kochzone hinten rechts 2-Kreis Kochzone h. links Restwärmeanzeigen 2-Kreis Schalterposition Bedienungsblende MEGA2 EBA / MEGA2 GLIO Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb gesetzt. Die Symbole II über den Schaltern zeigen die Zugehörigkeit der Kochstellen an. - Seite 35 Bedienungs- und Installationsanleitung Glaskeramik Kochfeld Deutsch 14 Einbauinstruktion 1 KM2KBA Elektrischer Anschluss: Achtung! Vor Beginn der Verkabelung Kapitel 15 lesen. Verkablen Sie das Kochfeld vor dem festen Einbau. Achtung! Vor dem Anschluss an das Stromnetz die Hauptsicherung ausschalten bzw. entfernen. Klemmenbrettabdeckung öffnen und die Verkabelung gemäss obiger instruktion vornehmen (220V - 240V ~ 50 Hz) Die Kabel müssen Temperaturen von 120 °...
- Seite 36 Bedienungs- und Installationsanleitung Glaskeramik Kochfeld Deutsch 15 Einbauinstruktion 2 Vor dem festen Einbau des Kochfeldes Kapitel 14 beachten WICHTIG: Die Arbeitsplatte und die das Gehäuse der Kochmulde umgebende Unterschrankwände (Fig. A) müssen mindestens für 100 °C hitzebeständig sein. Folgende Mindestabstände müssen eingehalten werden: 600 mm (Minimum) zwischen Kochfeld und der Unterseite eines horizontalen Fläche darüber.
