Istruzioni per l'uso e l'installazione del forno da incasso
Italiano

Collegamento elettrico

Il collegamento elettrico può essere
effettuato esclusivamente dal servizio di
assistenza clienti o da un installatore
autorizzato.
Un'installazione non corretta
potrebbe provocare la rottura di
componenti dell'apparecchio,
invalidando la garanzia!
Prima del collegamento controllare che la
tensione riportata sulla targhetta dei dati
corrisponda a quella della rete.
Predisporre un cavo di collegamento
sufficientemente lungo da poter collegare
l'apparecchio prima di incassarlo.
Il conduttore di terra deve essere
predisposto in modo tale che in caso di
guasto del dispositivo di scarico della
tensione venga caricato soltanto a valle dei
fili sotto tensione del cavo di collegamento.
Avvertenze per gli elettricisti
L'apparecchio è stato progettato per la
corrente alternata trifase (400V 3N~50 Hz).
La tensione nominale degli elementi
riscaldanti è di 230 V. L'apparecchio può
essere adattato alla corrente monofase
(230 V) effettuando un opportuno ponticello
sulla morsettiera secondo lo schema
seguente.
Come cavo di alimentazione si deve
scegliere un tipo di cavo adeguatamente
dimensionato in considerazione del tipo di
collegamento e della potenza nominale
dell'apparecchio. Il cavo di collegamento
deve essere fissato nel dispositivo di scarico.
Attenzione: il conduttore di terra deve
essere collegato al morsetto della rispettiva
morsettiera. L'impianto elettrico
dell'apparecchio deve prevedere un
interruttore di emergenza che in caso di
necessità scolleghi tutto l'apparecchio dalla
corrente.
fi160523AOMXXL
per gli apparecchi forniti senza collegamenti pronti
La distanza tra i contatti di lavoro
dell'interruttore di emergenza deve essere di
min. 3 mm. Prima di collegare l'apparecchio
alla corrente leggere con attenzione tutte le
informazioni riportate sulla targhetta e nello
schema.

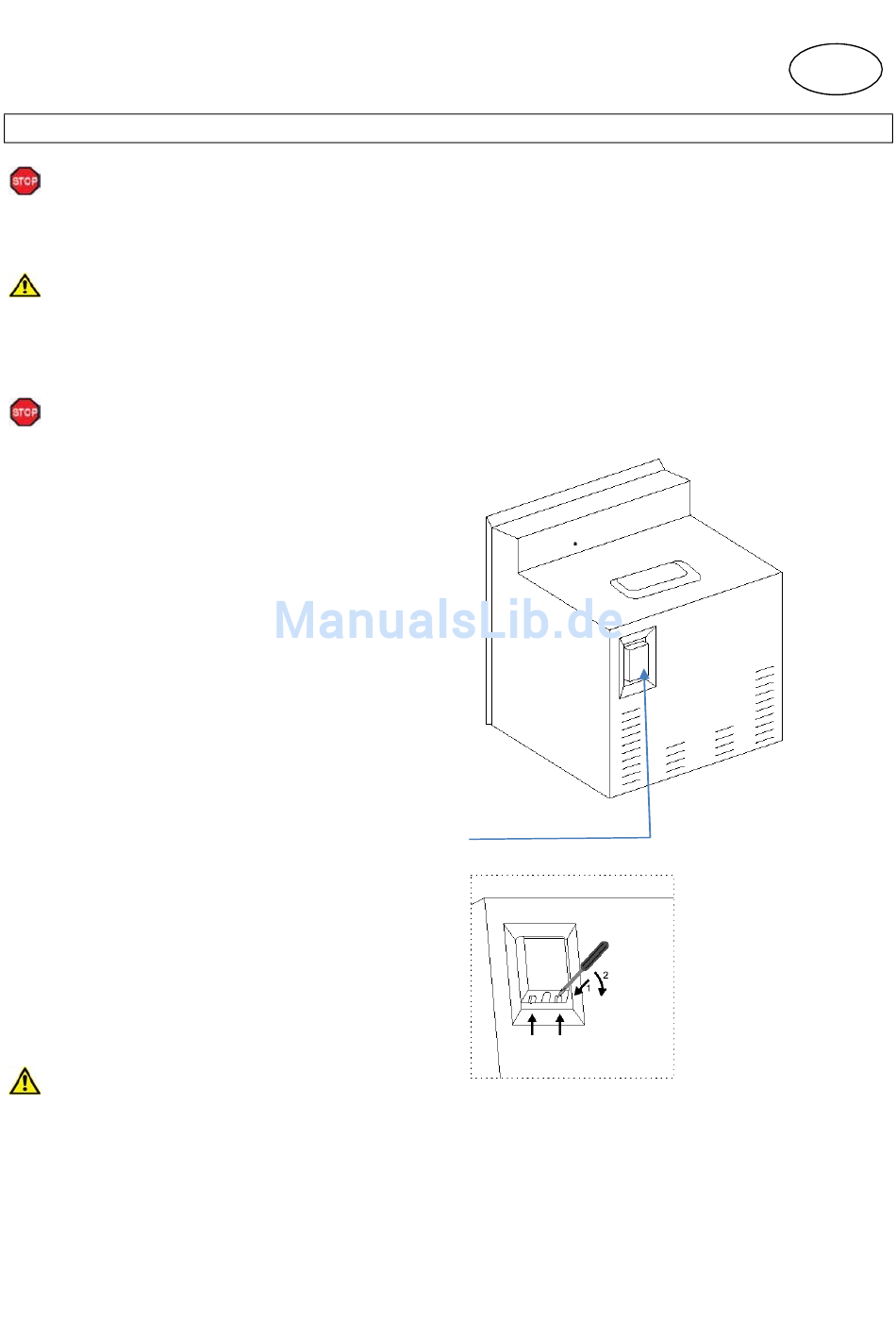

Aprire la presa di collegamento: per
sbloccarla applicare un cacciavite (1) e
muovere leggermente verso il basso (2)
Presa di collegamento
Per sbloccare la presa di collegamento:
Fissare con cacciavite (1) e spostare
leggermente verso il basso
20
I
(2)
