Italiano
14 Istruzioni per il montaggio 1
Collegamento elettrico
Questo apparecchio deve essere installato da un elettricista qualificato o da un tecnico del servizio di
assistenza.
La dotazione dell'apparecchio non comprende cavi o connettori in quanto il collegamento non viene
effettuato tramite una presa, ma mediante cablaggio con gli interruttori delle zone di cottura.
Prima di fissare il piano cottura eseguire il cablaggio secondo la fig. A
blu
Attenzione! Prima di collegare l'apparecchio alla rete
elettrica disattivare o togliere il fusibile principale. Aprire la
copertura della morsettiera sul lato inferiore
dell'apparecchio e procedere al cablaggio secondo la
Fig. A (220V - 240V ~ 50 Hz)
I cavi devono resistere a temperature di 120 °C.
È necessaria una buona messa a terra.
Mantenere una distanza minima di 3 mm tra i contatti.
Al termine del collegamento elettrico chiudere la copertura della morsettiera.

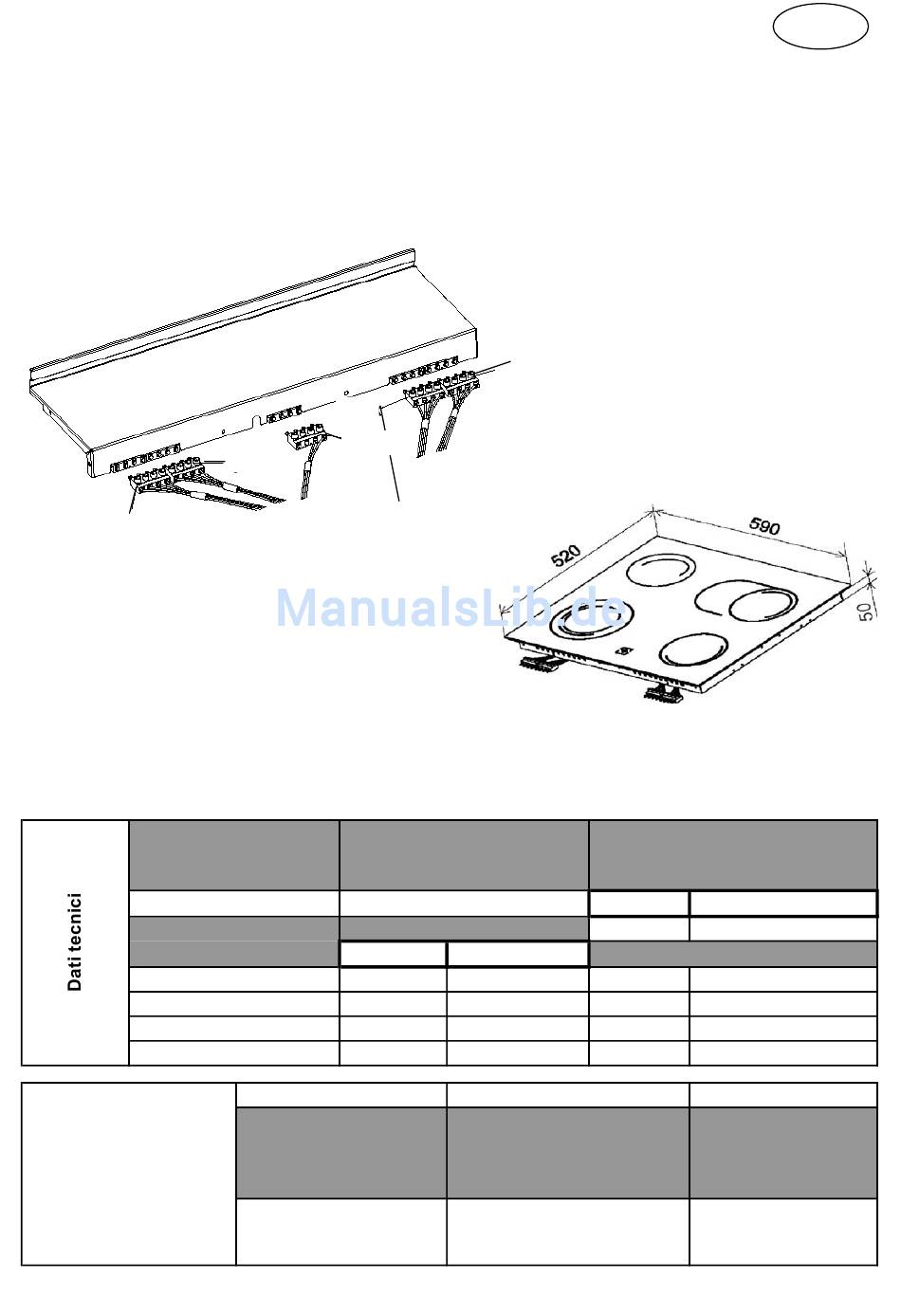

Dati tecnici

Dimensioni del piano
cottura A / L / P (mm)
46 x 590 x 520
Elementi riscaldanti
Indicazioni importanti
fi150518AOMNEG
Istruzioni per l'uso e l'installazione del piano cottura
Fig. A
rosso
vert
Collegamento elettrico
KM2KBA
1a
1200 W
2a
2200 W
3a
1200 W
4a
2100 W
Evento
Rumore udibile durante
il riscaldamento
Rumore di ventola dopo
lo spegnimento
bianco
nero
220-240V~50Hz
Potenza max. >>
BASICKM2201
1200 W
1800 W
1200 W
1800 W
Motivo
Il termostato si disattiva
(protezione contro il
surriscaldamento)
Il piano cottura viene
raffreddato automaticamente
Le figure sono fornite unicamente a scopo illustrativo
7
Attenzione!
Prima di procedere con il
cablaggio leggere il capitolo
15.
Potenza massima
BASICKM2201
KM2KBA
6000 W
6700 W
Diametro (mm)
145
170 / 265
145
120 / 230
Cosa succede
Il termostato si
disattiva
automaticamente
È completamente
normale.
I
145
180
145
180
