Netzanschluss Schema
Für Geräte welche ohne Kabel geliefert werden
Anschluss-Richtlinien:
Der Backofen ist für Drei-Phasen-Wechselstrom (400 V 3N ~ 50 Hz.) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V ~ 50 Hz.
Die Umschaltung des Backofens auf Ein-Phasen-Strom ist durch entsprechende Überbrückung in der
Anschlussbox, entsprechend dem nachstehenden Anschluss Diagramm möglich.

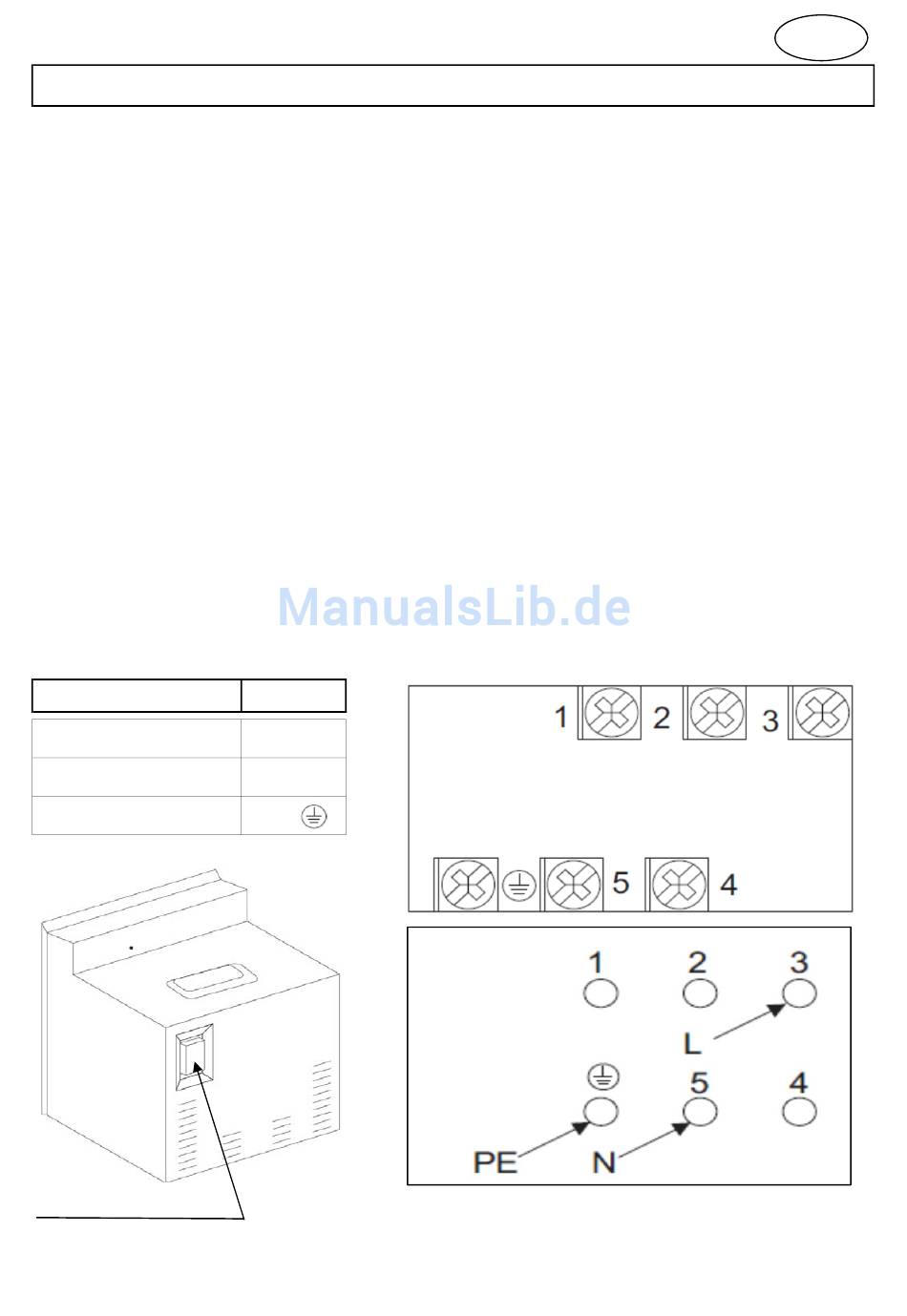

Das Anschluss Diagramm ist auch auf der Abdeckung der Anschlussbox vorhanden.
Denken Sie daran, dass das Anschlusskabel der Verbindungsart und der Nennleistung des Herdes
entsprechen müssen.
Die Anschlussleitung muss mit einer Zugentlastung gesichert werden.
WARNUNG!
Denken Sie daran, die Sicherheitsschaltung in der Anschlussbox mit der Erdungsklemme zu verbinden
sind.
Die Stromversorgung für den Backofen muss notfalls über einen gut zugänglichen Sicherheitsschalter
unterbrochen werden können.
Der Abstand zwischen den Kontakten im Sicherheitsschalter muss mindestens 3 mm betragen.
Vor dem Anschluss des Backofens an die Stromversorgung ist es wichtig, die Informationen auf dem
Typenschild und dem Anschluss Diagram zu lesen.
Kabelfarbe
Braun
Blau
Gelbgrün
Anschlussbox
fi160523AOMXXL
Bedienungsanleitung Einbau Backofen
Anschluss
3 L
5 N
PE
21
D
