Bedienungs- Mod. No.: und Installationsanleitung Glaskeramik Induktionskochfeld KM 4295i NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof KS-C47002...
Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Gerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanweisung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.
Bedienungs- und Installationsanleitung Induktionskochfeld INHALTSVERZEICHNIS Kapitel SICHERHRITSINFORMATIONEN SICHERHEITSANWEISUNGEN TIPPS UND HINWEISE (zum Kochgeschirr) KUNDENDIENST GARANTIE ENERGIEEFFIZIENZ ENERGIE SPAREN UMWELTTIPS Koch- und Bedienfeldanordnung 10. Bedienfeld 11. Ein Wort zum Kochen mit Induktion 12. Vor dem ersten Gebrauch 13. Bedienung der Sensortasten 14.
Seite 4
daher finden Sie darin möglicherweise auch die Beschreibungen von Funktionen, die Ihr Gerät evtl. nicht enthält. Für Schäden an Personen oder Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation des Gerätes zurückzuführen ist, übernimmt der Hersteller keinerlei Haftung. Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifi- zierungen an den Gerätetypen vorzunehmen, die der Bedienerfreund- lichkeit und dem Schutz des Benutzers und dem Gerät dienen und einem aktuellen technischen Standard entsprechen.
Geben Sie diese Warnungen auch an andere Benützer weiter. Dieses Symbol ist ein Warnhinweis Sie finden es bei der Beschreibung der Arbeitsschritte, die besonders zu beachten sind, damit Beschädigungen an den Geräten verhindert werden können. Geben Sie auch diese Sicherheitshinweise an alle Gerätebenutzer weiter.
Seite 6
Bedienungs- und Installationsanleitung Kochfeld Deutsch 7. Kochfeldbedienung KM 4400 Kochzone vorne links Kochzone vorne rechts Kochzone hinten links Kochzone hinten rechts Touch screen Bedienfeld Zonen Wahltasten Ein/Aus Taste LED Anzeige Kindersicherungs Taste Timer Ein/Aus Taste Kochstufen und Timer +/- Wahltasten Kochstufen Anzeigen 0 - 9 Ein-/Ausschalten und Wahl der Koch Zone und der Leistungsstufe 1) Zum Einschalten des Kochfelds die Ein/Aus Taste (b) halten bis ein Piepton ertönt.
2. SICHERHEITSANWEISUNGEN 2.1 Montage Der Anschluss des Geräts darf nur durch eine qualifizierte Fachkraft vorgenommen werden. • Entfernen Sie alles Verpackungsmaterial. • Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht. • Halten Sie sich an die mitgelieferte Montageanleitung. •...
den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft. • Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (falls vorhanden) verwendet werden, kann der Anschluss überhitzen. • Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
Seite 9
• Nehmen Sie keine technischen Änderungen am Gerät vor. • Die Lüftungsöffnungen dürfen nicht abgedeckt werden. • Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt. • Schalten Sie die Koch Zonen nach jedem Gebrauch aus. • Verlassen Sie sich nicht auf die Topferkennung. •...
• Legen Sie keine Alufolie auf das Gerät. • Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten. • Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken. 2.5 Entsorgung WARNUNG! Verletzungsgefahr • Trennen Sie das Gerät von der Stromversorgung. •...
3.2 Abmessungen des Kochgeschirrs Induktions Koch Zonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an. Die Koch Zoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Koch Zone erzeugten Hitze.
5. GARANTIE Nichtbeachtung der Sicherheitsvor-schriften, sowie der Warnhinweise in der Bedienungsanleitung, auf dem Gerät und in Beiblättern führen zum Verlust jeglichen Garantieanspruchs. • Ein allfälliger Garantieanspruch ist durch Vorlage der Kaufquittung nachzuweisen. • Die Garantie umfasst keine Leistungen an Geräten mit Fehlern, Schäden oder Mängel aufgrund von chemischer oder mechanischer Einwirkung, sowie fehlerhafter Installation.
6. ENERGIEEFFIZIENZ Siehe separat beiliegendes Datenblatt 7. ENERGIE SPAREN Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen. Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte • Menge. Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab. •...

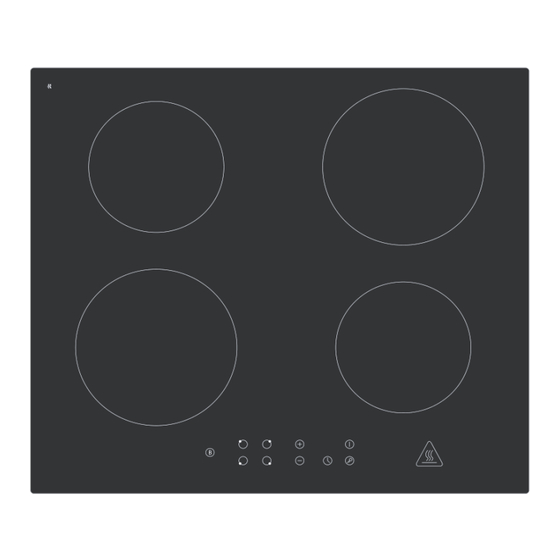

Koch- und Bedienfeld Anordnung Kochfeld Ansicht von oben 1500W Z 6 Bedienfeld Bedienfeld Bedienen Sie das Gerät über die Sensortasten 1 - 5. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. 1. Kochzonenwahl Tasten 2. Leistungsstufen und Timer Regulierungs Tasten 3.
11. Ein Wort zum Kochen mit Induktion Kochen mit Induktion ist eine sichere, moderne, effiziente und wirtschaftliche Kochtechnik. Sie funktioniert durch elektromagnetische Schwingungen welche Wärme/Hitze direkt in der Pfanne erzeugen, und nicht indirekt durch Erhitzen der Glasoberfläche. Die Glaskeramik Platte wird nur heiss, weil das Kochgeschirr seine Wärme auf diese überträgt.
14. Wahl des richtigen Kochgeschirrs Nur für Induktions Kochfelder geeignetes Geschirr verwenden. Dieses ist auf der Verpackung und auf dem Geschirrboden mit dem nebenstehenden Symbol gekennzeichnet. Sie können überprüfen, ob Ihr Kochgeschirr geeignet ist, indem Sie ein Magnet-Test machen. Bewegen Sie einen Magneten an den Boden der Pfanne. Wird er angezogen, ist die Pfanne für Induktion geeignet.
Ist der Durchmesser des Kochgeschirrs wesentlich kleiner als der grafisch angezeigte Durchmesser der Koch Zone, kann das Kochfeld dieses unter Umständen nicht erkennen. Sie sollten auf jeden Fall das Kochgeschirr immer mittig auf die Koch Zone stellen. Töpfe und Pfannen immer anheben, nie schieben, sonst könnten Sie die Glaskeramik Glasplatte zerkratzen.
Antippen der + / - Sensortasten jederzeit verändert werde. Das Blinken des Symbols bedeutet: Es steht keine Pfanne auf der Koch Zone für welche Sie gerade eine Kochstufe wählen. Die Pfanne, die Sie gerade verwenden ist nicht geeignet für Induktions- Kochfelder oder hat einen zu kleinen Durchmesser, oder ist nicht richtig auf der Koch Zone zentriert.
Nach dem Garvorgang 1. Berühren Sie das Auswahl-Bedienelement für die Kochzone, die Sie auschalten möchten 2. Schalten Sie die Kochzone aus, indem Sie bis ”0” herunter scrollen, oder berühren Sie die ”-“ und ”+” Bedienelemente gleichzeitig. Stellen Sie sicher, dass das Display ”0” anzeigt. 3.
16. Sperren der Bedienelemente (Kindersicherung) • Sie können die Bedienelemente sperren, um eine unerwünschte Benutzung zu verhindern (damit beispielsweise Kinder nicht versehentlich die Kochzonen einschalten können). • Wenn die Bedienelemente gesperrt sind, funktioniert kein Bedienelement mit Ausnahme des EIN-/AUS-Bedienelements. So sperren Sie die Bedienelemente Berühren Sie das Tasten sperren-Bedienelement Die Timeranzeige zeigt “Lo“...
19. Abschaltautomatik Die Abschaltautomatik ist eine Sicherheits-Schutzfunktion für Ihr Induktionskochfeld. Wenn Sie nach dem Garvorgang vergessen haben, das Gerät auszuschalten, schaltet sich das Gerät automatisch ab. Die Standard-Betriebsdauer für die verschiedenen Leistungsstufen finden Sie in der nachstehenden Tabelle: Leistungsstufe Standard-Garzeit Timer (Stunden) Wenn der Top von der Kochzone genommen wird, kann das Induktionskochfeld sofort die Hitzezufuhr stoppen und sich automatisch nach 2 Minuten ausschalten.
Drücken der “+” oder “-”. Tasten ein. Wenn die Zeit abgelaufen ist, wird diese Kochzone automatisch ausgeschaltet. Einstellen des Timers als Minutenzähler: Berühren Sie eine oder mehrere Heizzonen-Wahltasten, für die Sie den Timer einstellen möchten. Stellen Sie die gewünschte Leistungsstufe für Ihre Kochzone durch Berühren der Taste ein oder...
4. Wenn die Zeit eingestellt ist, beginnt er mit dem Herunterzählen sofort. Das Display zeigt die restliche Zeit an, und die Timeranzeige blinkt 5 Sekunden lang. HINWEIS: Der rote Punkt neben der Leistungsstufenanzeige leuchtet auf und zeigt damit an, dass die Zone ausgewählt ist. Wenn der Garzeit-Timer abläuft, schaltet sich die Entsprechende Kochzone automatisch ab.
22. Richtlinien zum Garen Bitte gehen Sie vorsichtig vor, wenn Sie Öl und Fett sehr schnell erhitzen, besonders, wenn Sie die Superleistungsstufe PowerBoost benutzen. Bei sehr hohen Temperaturen können Öl und Fett spontan Feuer fangen; dies stellt eine ernst zu nehmende Brandgefahr dar. Tipps zum Garen •...
Seite 26
mehr ist es „durch“. 5. Lassen Sie das Steak auf einer vorgewärmten Platte einige Minuten ruhen, damit sich das Fleisch entspannt und vor dem Servieren zart wird. Pfannenrühren 1. Wählen Sie einen für Induktion geeigneten Wok mit flachem Boden aus, oder eine große Bratpfanne.
Seite 27
Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Gerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanweisung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.
Seite 28
24. Reinigung und Pflege Was muss ich tun? Wie soll ich es tun? Wichtiger Hinweis! Tägliche Verunreinigungen auf 1. Schalten Sie die Stromversorgung zum • Wenn die Stromversorgung zum Kochfeld dem Glas (Fingerabdrücke, Kochfeld ab. ausgeschaltet wird, gibt es keine Anzeige für „heiße Spuren, Flecken von Speisen 2.
25. Problembehebung Problem Mögliche Ursachen Abhilfe Das Induktionsfeld lässt sich Keine Stromversorgung. Stellen Sie sicher, dass das Induktionsfeld an die nicht einschalten. Stromversorgung angeschlossen ist und dass es eingeschaltet ist. Prüfen Sie, ob es einen Stromausfall gibt in Ihrem Haus oder Ihrer Region.
26. Fehler Code Analyse Wenn eine Störung auftritt, geht das Induktionskochfeld automatisch in einen Schutzmodus und zeigt die entsprechenden Schutzcodes an: Problem Mögliche Ursachen Abhilfe F3-F4 Temperatursensor defekt Bitte den Hersteller kontaktieren. IGBT-Temperatursensor defekt. Bitte den Hersteller kontaktieren. Anomale Versorgungsspannung Bitte prüfen, ob die Stromversorgung E1/E2 normal ist.
Technische Daten Siehe Typenschild am Gerät 27. Einbauanleitung Auswahl der Installationsausrüstung Schneiden Sie die Arbeitsoberfläche gemäß den Abmessungen aus der Zeichnung aus. Für Installation und Betrieb muss um die Öffnung mindestens 5 cm Platz gelassen werden. Die Stärke der Arbeitsplatte muss mindestens 30 mm betragen. Bitte wählen Sie ein hitzefestes Material für die Arbeitsplatte aus, um größere Deformationen zu verhindern, die sonst durch die Hitzestrahlung vom Kochfeld verursacht werden könnte.
Seite 32
A (mm) B (mm) C (mm) 50 mini 20 mini Lufteinlass Luftauslass 5 mm Stellen Sie vor der Installation des Kochfelds sicher, dass • die Arbeitsplatte rechteckig und eben ist, und keine strukturellen Teile in die geforderten Platzabmessungen ragen. • die Arbeitsplatte aus hitzefestem Material besteht. •...
• Sie bei Fragen zur Installation die lokalen Behörden und Vorschriften kontaktieren • Sie hitzefeste und leicht zu reinigende Oberflächen (wie Keramikkacheln) für die Wandflächen um das Kochfeld verwenden. Stellen Sie vor der Installation des Kochfelds sicher, dass • das Stromversorgungskabel nicht durch Türen oder Schubladen von Küchenmöbeln verläuft •...
29. Anschluss des Kochfelds an das Stromnetz Dieses Kochfeld darf nur durch entsprechend qualifiziertes Fachpersonal an das Stromnetz angeschlossen werden. Vor dem Anschluss des Kochfelds an das Stromnetz bitte prüfen, dass: 1. das Verdrahtungssystem des Hauses für die vom Kochfeld genutzte Leistung geeignet ist.
