Elektrischer Anschluss
6.3 Klemmenkasten
Mehr Informationen finden Sie hier:
● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 81)
● Kabel mit Kabelschuhen anschließen (Seite 83)
● Kabel ohne Kabelschuhe anschließen (Seite 84)
6.3.6

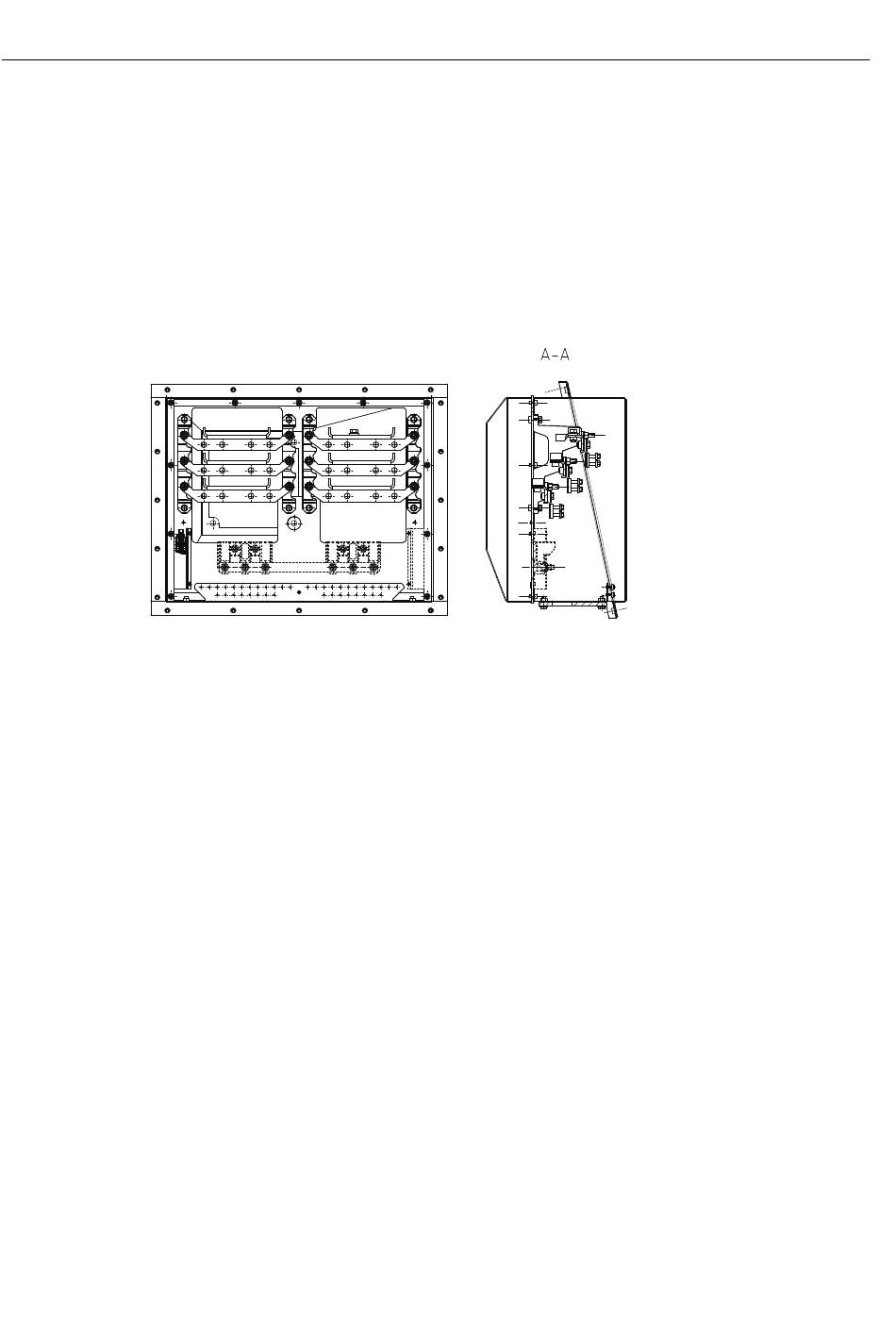

Klemmenkasten 1XB7750
Bild 6-7
Die Anschlussleitungen werden über Kabelverschraubungen mit Gewindebohrungen
8 x M72 x 2 und 3 x M25 x 1,5 in den Klemmenkasten 1XB7750 eingeführt. Die
Kabelverschraubungen sind nicht im Standardlieferumfang enthalten.
Mehr Informationen finden Sie hier:
● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 81)
● Kabel mit Kabelschuhen anschließen (Seite 83)
● Kabel ohne Kabelschuhe anschließen (Seite 84)
6.3.7
Klemmenkasten drehen
Je nach Klemmenkasten und -ausführung können Sie den Klemmenkasten entsprechend der
Anschlussrichtung um ±90° drehen. Das Umsetzen auf die andere Motorseite ist nur mit
Unterstützung des Service Center (Seite 167) möglich. Wenn Sie andere als folgend genannte
Klemmenkästen drehen wollen, wenden Sie sich ebenfalls an das Service Center.
72
Klemmenkasten 1XB7750
SIMOTICS FD 1LQ1
Betriebsanleitung 01/2019
