6.3.4

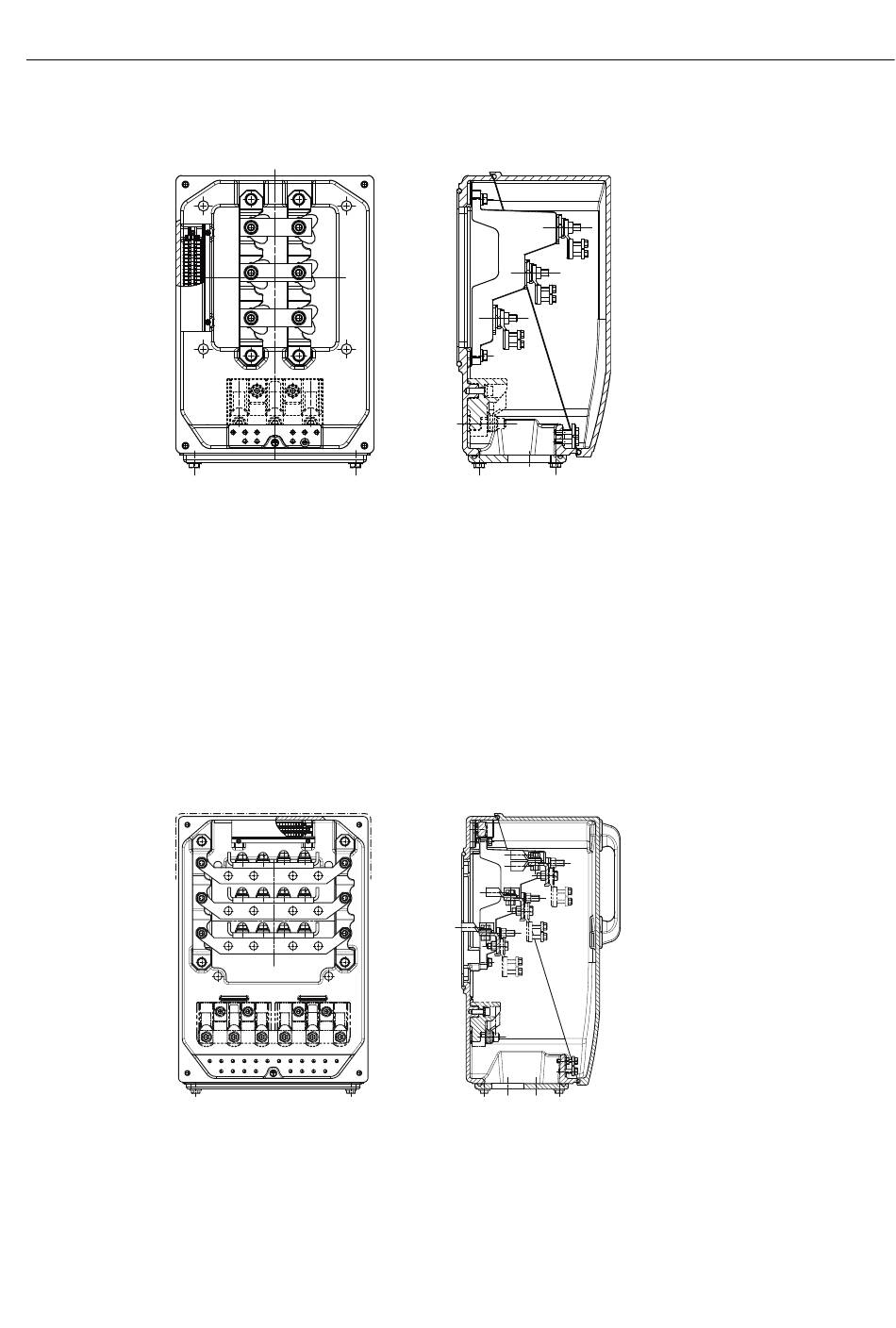

Klemmenkasten 1XB7731

Bild 6-5
Die Anschlussleitungen werden über Kabelverschraubungen mit Gewindebohrungen 2
x M72 x 2 und 3 x M25 x 1,5 in den Klemmenkasten 1XB7731 eingeführt. Die
Kabelverschraubungen sind nicht im Standardlieferumfang enthalten.
Mehr Informationen finden Sie hier:
● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 81)
● Kabel mit Kabelschuhen anschließen (Seite 83)
● Kabel ohne Kabelschuhe anschließen (Seite 84)
6.3.5

Klemmenkasten 1XB7740

Bild 6-6
Die Anschlussleitungen werden über Kabelverschraubungen mit Gewindebohrungen
4 x M80 x 2 und 3 x M25 x 1,5 in den Klemmenkasten 1XB7740 eingeführt. Die
Kabelverschraubungen sind nicht im Standardlieferumfang enthalten.
