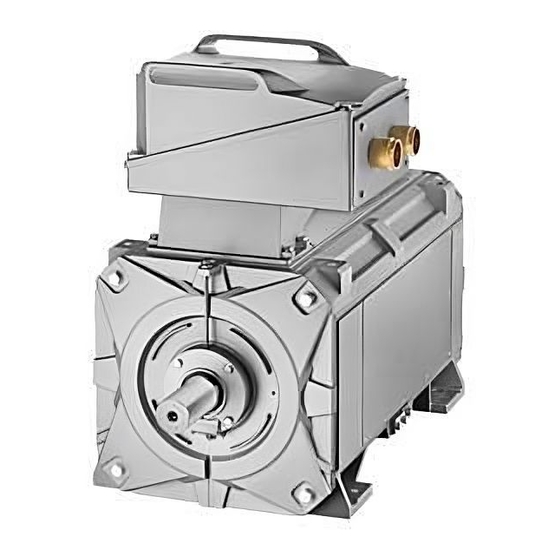

Siemens SIMOTICS FD 1LH1 Betriebsanleitung / Montageanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Motoren
  5. SIMOTICS FD 1LH1
  6. Betriebsanleitung / montageanleitung
Siemens SIMOTICS FD 1LH1 Betriebsanleitung / Montageanleitung

Siemens SIMOTICS FD 1LH1 Betriebsanleitung / Montageanleitung

Niederspannungsmotor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Ausgabe
01/2019
Betriebsanleitung
Montageanleitung
Niederspannungsmotor
SIMOTICS FD
Typ 1LH1
www.siemens.com/drives

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMOTICS FD 1LH1

Inhaltszusammenfassung für Siemens SIMOTICS FD 1LH1

  • Seite 1 Betriebsanleitung Montageanleitung Niederspannungsmotor SIMOTICS FD Typ 1LH1 Ausgabe 01/2019 www.siemens.com/drives...
  • Seite 2 23.01.2019 15:59 V11.01...
  • Seite 3 Einleitung Sicherheitshinweise Beschreibung Niederspannungsmotor Einsatzvorbereitung SIMOTICS FD Typ 1LH1 Montage Elektrischer Anschluss Betriebsanleitung Montageanleitung Inbetriebnahme Betrieb Instandhaltung Ersatzteile Entsorgung Service und Support Technische Daten und Zeichnungen Qualitätsdokumente Ausgabe 01/2019...
  • Seite 4 Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Kühlmittelspezifikation (Option M85 "Edelstahlausführung") ..........35 4.5.3 Inhibitoren, Frostschutz, Biozide ....................35 4.5.4 Kühlleistungsreduzierung.......................37 Thermischer Motorschutz.......................37 Thermischer Motorschutz mit Kaltleitern (Option)..............37 Verriegelungsschaltung für automatische Nachschmiereinrichtung (Option) ......37 Verriegelungsschaltung für Stillstandsheizung ..............38 4.10 Bauform IM B5 mit Stützfuß ....................38 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 6 Maschine grob ausrichten ......................67 Maschine montieren.......................68 5.4.1 Voraussetzungen für einen ruhigen, erschütterungsfreien Lauf ..........68 5.4.2 Maschine zur Arbeitsmaschine ausrichten und befestigen (IM B3 / IM B35)......68 5.4.3 Maschine zur Arbeitsmaschine ausrichten und befestigen (IM B5) ........70 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 7 6.6.3 Temperaturüberwachung der Ständerwicklung anschließen ..........97 6.6.4 Anschlussarbeiten im Hilfsklemmenkasten abschließen ............98 Inbetriebnahme............................99 Überprüfungen vor der Inbetriebnahme ................99 Betrieb am Umrichter ......................101 Messung des Isolationswiderstands vor der Inbetriebnahme ..........101 Wälzlager vor der Inbetriebnahme schmieren ..............102 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 8 9.1.7 Beurteilung der Wälzlagerung....................131 9.1.8 Wälzlager mit automatischer Nachschmiereinrichtung ............131 9.1.9 Nachschmierintervalle und Fettarten für den Betrieb von Wälzlagern .........131 9.1.10 Wälzlager abdichten (Option "Erhöhte Schutzart") ..............135 9.1.11 Kühlwasserkanäle reinigen ....................135 9.1.12 Lackschäden ausbessern ....................136 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 9 Hilfsklemmenkasten 1XB9016 .....................161 10.17 Hilfsklemmenkasten 1XB302....................162 Entsorgung ...............................163 11.1 RoHS - Beschränkung der Verwendung bestimmter gefährlicher Stoffe ......163 11.2 Information nach Artikel 33 der REACH-Verordnung............163 11.3 Demontage vorbereiten......................164 11.4 Maschine zerlegen .......................164 11.5 Komponenten entsorgen......................164 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 10 Ersatzteile für Gehäuse, Ständer und Läufer ................147 Tabelle 10-2 Ersatzteile für Lagereinsatz DE- und NDE-Seite...............149 Tabelle 10-3 Ersatzteile für Lagereinsatz DE- und NDE-Seite...............150 Tabelle 10-4 Klemmenkasten GT640......................151 Tabelle 10-5 Ersatzteile für Klemmenkasten 1XB1621..................152 Tabelle 10-6 Zusätzliche Ersatzteile ......................153 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 11 Motordaten eintragen ........................109 Bild 9-1 V-Ring ausbauen........................139 Bild 9-2 Demontage Labyrinthdichtring (Prinzipdarstellung) ..............140 Bild 9-3 V-Ring einbauen........................142 Bild 9-4 Wälzlager mit Fettvorkammer (Prinzipdarstellung) ..............143 Bild 9-5 Position der Gewindestifte des Labyrinthdichtrings am äußeren Lagerdeckel ......144 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 12 Hauptklemmenkasten 1XB7730....................155 Bild 10-9 Hauptklemmenkasten 1XB7731....................156 Bild 10-10 Hauptklemmenkasten 1XB7740....................157 Bild 10-11 Klemmenkasten 1XB7750 mit Standardkabeleinführung............158 Bild 10-12 Hilfsklemmenkasten 1XB9014 ....................159 Bild 10-13 Hilfsklemmenkasten 1XB9015 ....................160 Bild 10-14 Hilfsklemmenkasten 1XB9016 ....................161 Bild 10-15 Hilfsklemmenkasten 1XB302....................162 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 13: Einleitung

    Dokumente zusammenzustellen mit der Funktion Documentation (https:// support.industry.siemens.com/My/ww/de/documentation) Mit der Funktion "Dokumentation" stellen Sie aus den Handbüchern im Produkt-Support Ihre eigene "Dokumentation" zusammen. Auch andere Inhalte des Produkt-Support wie FAQs oder Kennlinien können Sie in diesen Zusammenstellungen ergänzen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 14 Mit der Funktion "Dokumentation" stellen Sie effizient Ihre eigene Anlagendokumentation zusammen. Die in einer Sprache zusammengestellte "Dokumentation" können Sie automatisch auch in einer anderen verfügbaren Sprache ausgeben lassen. Die volle Funktionalität steht nur angemeldeten Benutzern zur Verfügung. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 15: Sicherheitshinweise

    2. Gegen Wiedereinschalten sichern. 3. Spannungsfreiheit feststellen. 4. Erden und kurzschließen. 5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Nach Abschluss der Arbeiten heben Sie die getroffenen Maßnahmen in der umgekehrten Reihenfolge wieder auf. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 16: Qualifiziertes Personal

    Berühren oder Annähern kann Tod, schwere Körperverletzung oder Sachschäden zur Folge haben. ● Stellen Sie sicher, dass unter Spannung stehende Teile zuverlässig abgedeckt sind. ● Falls Sie Abdeckungen entfernen müssen, schalten Sie die Maschine zuerst frei. Halten Sie die "5 Sicherheitsregeln" ein. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 17 Durch unsachgemäße Handhabung können sich diese Substanzen entzünden. Verbrennungen und Sachschäden können die Folge sein. ● Beachten Sie die Produktinformationen der Hersteller. Siehe auch Die 5 Sicherheitsregeln (Seite 15) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 18: Elektrostatisch Gefährdete Baugruppen

    ● Legen Sie die Baugruppen nur auf leitfähigen Unterlagen ab. ● Verpacken, lagern und transportieren Sie elektronische Baugruppen und Bauteile nur in leitfähiger Verpackung, z. B.: – Metallisierte Kunststoff- oder Metallbehälter – Leitfähige Schaumstoffe – Haushaltsaluminiumfolie SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 19: Störfestigkeit

    Tod, schwere Körperverletzung oder Sachschäden als Folge haben können. ● Beachten Sie die EMV-Hinweise des Umrichterherstellers. So vermeiden Sie eine Überschreitung der Grenzwerte nach IEC/EN 61000-6-3 beim Antriebssystem, bestehend aus Maschine und Umrichter. ● Treffen Sie entsprechende EMV-Maßnahmen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 20: Elektromagnetische Felder Beim Betrieb Von Anlagen Der Elektrischen Energietechnik

    Kennzeichnungen, Absperrungen, Sicherheitsbelehrungen und Warnhinweise. ● Beachten Sie die nationalen Schutz- und Sicherheitsvorschriften. ● Der Aufenthalt für Personen mit Herzschrittmachern im Bereich der Maschine ist untersagt. ● Führen Sie keine magnetischen oder elektronischen Datenträger mit. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 21: Beschreibung

    Maschinenausführung Merkmal Norm Bemessung und Betriebsverhalten IEC/EN 60034‑1 Schutzart IEC/EN 60034‑5 Kühlung IEC/EN 60034‑6 Bauform IEC/EN 60034‑7 Anschlussbezeichnungen und Drehsinn IEC/EN 60034‑8 Geräuschemission IEC/EN 60034‑9 Anlaufverhalten, drehende elektrische Maschinen * IEC/EN 60034‑12 Schwinggrößenstufen IEC/EN 60034‑14 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 22 IEC / EN 60034-14 GOST R IEC 60034-14 Leistungsschild Das Leistungsschild enthält die Identifikationsdaten und die wichtigsten technischen Daten. Die Daten auf dem Leistungsschild und die vertraglichen Vereinbarungen legen die Grenzen des bestimmungsgemäßen Gebrauchs fest. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 23: Tabelle 3-2 Daten Auf Dem Leistungsschild

    (10) Thermische Klasse der Ausnutzung (24) Produktionsland und -ort (11) Maximaldrehzahl [1/min oder rpm] (25) Zertifizierungszeichen für UL / CSA + File- Nummer (optional) (12) Normen (26) Zertifikatsnummern bei Ex-Motoren für Zo‐ ne 2 (optional) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 24 Motoren und Funktionen. Achten Sie auf die Inhalte des Angebots und das Vorhandensein des cUL- Zeichens auf dem Leistungsschild. Qualitätsmanagementsystem Die Siemens AG setzt ein Qualitätsmanagementsystem ein, das die Anforderungen von ISO 9001 und ISO 14001 erfüllt. Zertifikate zum Herunterladen Zertifikate zur Motorenreihe SIMOTICS können Sie unter folgendem Link herunterladen:...
  • Seite 25 Maschine wird teilweise direkt über Wärmeleitung und teilweise über die Kühlluft an das in dem Kühlrohren strömende Kühlwasser abgegeben. Ein Wellenlüfter sorgt für die Zirkulation der Kühlluft. Schutzart Die Maschine ist in der Schutzart IP55 ausgeführt. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 26: Wälzlagerung

    Labyrinthdichtring (optional) die Fettvorkammer für das Dichtfett. Im äußeren Lagerdeckel ist auch der zweite Schmiernippel mit dem Fettkanal zum Einpressen des Dichtfetts angeordnet. Die Fettvorkammer ist gegenüber dem Schmierfett-Sammelraum durch einen V-Ring bzw. eine V-Ring-Filzring-Kombination abgedichtet, um zu verhindern, dass das SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 27 Entsprechend der Bestellung können verschiedene Zusatzeinrichtungen wie z. B. Temperaturfühler zur Lagerüberwachung oder zur Wicklungsüberwachung ein- oder angebaut sein. Stillstandsheizung (Option) Die Maschine ist mit einer Stillstandsheizung ausgestattet. Die Anschlussdaten finden Sie auf einem Zusatzschild auf der Maschine. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 28 Beschreibung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 29: Einsatzvorbereitung

    Eintritt von Fremdkörpern und Wasser geschützt sein. Projektierung von Kühlkreislauf und Kühlmittelversorgung 4.4.1 Materialauswahl für den Kühlkreislauf Für eine optimale Lebensdauer des Kühlsystems verwenden Sie einen geschlossenen bzw. halb offenen Kühlkreislauf in Edelstahltechnik oder Acryl-Butadien-Styrol (ABS). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 30: Drücke Und Druckdifferenzen Im Kühlkreislauf

    ● Der Druckabfall ist abhängig vom Maschinentyp. Den Maschinentyp finden Sie auf dem Leistungsschild. ● Verwenden Sie bei Frostgefahr ein für diese Temperatur geeignetes Kühlwasser, das mit Frostschutzmittel versetzt ist. Bei Zugabe von Frostschutzmitteln erhöht sich der Druckabfall. Siehe auch Kühlwasserversorgung anschließen (Seite 72) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 31: Komponenten Und Materialien Des Kühlkreislaufs

    Potenzialausgleich an den Komponenten des Kühlkreislaufs ● Versehen Sie alle Komponenten im Kühlsystem (Motor, Umrichter, Rohrsystem, etc.) mit einem Potenzialausgleich. ● Führen Sie den Potenzialausgleich mit einer Kupferschiene oder einer Kupferlitze mit entsprechenden Leiterquerschnitten aus. Damit unterbinden Sie elektrochemische Prozesse. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 32: Verlustleistung

    Nach 98/83/EC kann Trinkwasser einen Chloridanteil von bis zu 250 mg/l haben. Dieser Wert ist für die Kühlkörper zu hoch, ohne Inhibitoren kann der Kühlkörper zerstört werden. Verwenden Sie Inhibitoren, wenn das Trinkwassser einen zu hohen Chloridanteil besitzt. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 33: Tabelle 4-2 Stoffe, Die Zur Zerstörung Des Kühlsystems Führen Können

    Spülen Sie den Kühlkreislauf ohne Umrichter und Motor. Setzen Sie Schmutzfänger ein, z. B. Siebe, Feinfilter. Mangelhafter Potenzialausgleich Versehen Sie alle Komponenten des Kühlkreislaufs mit einem Po‐ tenzialausgleich. Siehe auch Inhibitoren, Frostschutz, Biozide (Seite 35) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 34: Kühlwasser-Eintrittstemperatur

    Überhitzung der Maschine durch Zusätze im Kühlwasser Zusätze für Frost- oder Korrosionsschutz können den Wärmetransport beeinträchtigen. Die Maschine kann überhitzen. ● Betreiben Sie die Maschine nur mit der vertragsgemäß vereinbarten Kühlwasserqualität. Siehe auch Service und Support (Seite 167) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 35: Kühlmittelspezifikation (Option M85 "Edelstahlausführung")

    Bei Einsatz von Frostschutzmittel Antifrogen N >20 % ist eine hinreichende Biozidwirkung vorhan‐ den. Bei Antifrogen L und Varidos FSK sind 30 % erfor‐ derlich, um die gleiche Wirkung zu erzielen. * Wirkung hinsichtlich Wachstum von Mikroorganismen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 36 Die Art der Bakterien bestimmt das Biozid. Die Frostschutzmittel haben eine biozide Wirkung bereits bei der oben angegebenen Mindestkonzentration. ● Passen Sie die Dosierung und die Verträglichkeit mit dem bei Bedarf eingesetzten Inhibitor entsprechend der Herstellerempfehlung an. ● Mischen Sie Biozide und Frostschutzmittel nicht miteinander. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 37: Kühlleistungsreduzierung

    Schaltung zur Überwachung vor. Verriegelungsschaltung für automatische Nachschmiereinrichtung (Option) Das Nachschmieren ist nur bei drehender Welle zulässig. Setzen Sie deshalb bei Maschinen mit automatischer Nachschmiereinrichtung eine Verriegelungsschaltung ein, die verhindert, dass die Nachschmiereinrichtung bei Maschinenstillstand in Betrieb ist. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 38: Verriegelungsschaltung Für Stillstandsheizung

    Wenn die Maschine nicht auf der NDE-Seite abgestützt wird, dann kann der Flansch das Gewicht der Maschine nicht halten. Die Maschine oder Teile davon können sich lösen. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. ● Sehen Sie einen ausreichend dimensionierten Stützfuß vor. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 39: Geräuschemissionen

    Dauer und der Häufigkeit des Auftretens. ● Ergreifen Sie nach Möglichkeit korrigierende Maßnahmen innerhalb einer angemessenen Zeit, z. B. eine Verkleinerung der Leistung. Auf diese Weise können Sie eine Verringerung der Lebensdauer der Maschine durch thermische Alterung vermeiden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 40: Phasensynchronisation Bei Netzumschaltung

    Bei falscher Projektierung können die mechanischen Torsionsbelastungen des Wellenstrangs zur Zerstörung der Maschine führen. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. Berücksichtigen Sie die Projektierungsdaten bei der Anlagenplanung. Hinweis Mehr Informationen dazu finden Sie im Katalog D81.8 im Kapitel 2. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 41: Transport

    Stellen an. Die Anschlagpunkte sind nicht für zusätzliche Lasten ausgelegt. ● Verwenden Sie Seilführungs- oder Spreizeinrichtungen. ● Wenn in den Transportangaben nichts anderes angegeben ist, transportieren Sie die Maschine in der Lage ihrer Bauform. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 42 Vorrichtungen, z. B. Öffnungen oder Hebeösen der Grundplatten. Achten Sie dabei auf die Tragfähigkeit der Hebevorrichtung. Gefahr durch Bruch der Anschlagpunkte Bei tiefen Temperaturen kann das Material der Anschlagpunkte der Maschine verspröden. Die Anschlagpunkte können beim Heben und Transportieren abreißen, die Maschine kann herunterfallen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 43: Lieferung Prüfen

    ● Bei Maschinen in senkrechter Bauform: – Demontieren Sie die Läuferhaltevorrichtung nur in senkrechter Lage. – Bei Transport in waagerechter Lage fixieren Sie den Läufer vor dem Umlegen der Maschine. Senkrechte Maschinen können vom Herstellerwerk waagerecht ausgeliefert werden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 44 Vorspannkraft 20 kN 30 kN 40 kN Axiale Vorspannkraft für andere Arten der Läufersicherung Hinweis Läuferhaltevorrichtung aufbewahren Bewahren Sie die Läuferhaltevorrichtung unbedingt auf. Sie muss bei einer eventuellen Demontage und erneutem Transport wieder montiert werden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 45: Maschine Heben Und Transportieren

    Wenn Sie die Maschine nach Anlieferung nicht aufstellen und verwenden, dann lagern Sie sie ordnungsgemäß ein. ACHTUNG Lagerstillstandsschaden durch unsachgemäße Einlagerung Bei unsachgemäßer Einlagerung besteht die Gefahr von Lagerstillstandsschäden. Standmarkierungen und Korrosion können die Folge sein. ● Befolgen Sie die Vorgaben zur Einlagerung. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 46 ● Der Boden muss ausreichend fest sein. Verhindern Sie ein Absinken der Maschine in das Erdreich. ● Abdeckungen oder Planen zum Schutz gegen Wetter dürfen die Oberflächen des Lagerguts nicht berühren. Sonst wird die Luftzirkulation unter dem Lagergut behindert. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 47 B. mit einer Stillstandsheizung, wenn vorhanden, und sorgen Sie für Luftumwälzung im Lagerraum. Einlagerung länger als drei Monate Schmieren Sie die Maschine jeweils nach zwei Jahren Einlagerung nach. 1. Packen Sie die Maschine aus. 2. Entfernen Sie die Läuferhaltevorrichtung, wenn vorhanden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 48: Kühlwasserkreislauf Bei Einlagerung Schützen

    Versehen Sie alle zugänglichen blanken Teile mit einem Langzeit- Korrosionsschutzanstrich. ● Inspizieren Sie die Maschine regelmäßig, und erneuern Sie den Korrosionsschutzanstrich bei Bedarf. Protokollieren Sie die Konservierungsarbeiten, damit sie vor einer späteren Inbetriebsetzung rückgängig gemacht werden können. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 49: Betrieb Am Umrichter

    Wenn bei Betrieb am IT-Netz ein Erdschluss auftritt, dann wird die Isolierung übermäßig beansprucht. Ein Wicklungsschaden kann die Folge sein. ● Beenden Sie den Prozess möglichst innerhalb von zwei Stunden. ● Beheben Sie die Fehlerursache. ● Setzen Sie eine Erdschlussüberwachung ein. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 50: Umrichtereingangsspannung

    ● Gestalten Sie die Kontaktierung großflächig. Massive Kupferleitungen sind wegen des Stromverdrängungseffekts für die Hochfrequenzerdung nicht geeignet. Potenzialausgleichsleitungen: Verwenden Sie Potenzialausgleichsleitungen: ● Zwischen Motor und Arbeitsmaschine ● Zwischen Motor und Umrichter ● Zwischen dem Klemmenkasten und der Hochfrequenz‑Erdungsstelle am Motorgehäuse. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 51 ● Bauen Sie in der Gesamtanlage ein einwandfrei vermaschtes Erdungssystem mit niedriger Impedanz auf. ● Verwenden Sie Gleichtaktfilter (Bedämpfungskerne) am Umrichterausgang. Die Auswahl und Dimensionierung erfolgt durch den Siemens-Vertriebspartner. ● Begrenzen Sie den Spannungsanstieg durch den Einsatz von Ausgangsfiltern. Ausgangsfilter dämpfen die Oberschwingungsanteile in der Ausgangsspannung.

  • Seite 52: Isolierte Lager Bei Betrieb Am Umrichter

    Die Lagerisolierung darf nicht überbrückt werden. Durch Stromfluss können Lagerschäden entstehen. ● Überbrücken Sie die Lagerisolierung nicht bei nachträglichen Montagearbeiten, z. B. den Einbau eines automatischen Schmiersystems oder eines nicht isolierten Schwingungsaufnehmers. ● Wenden Sie sich bei Bedarf an das Servicecenter. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 53: Umrichterbetrieb Am Geerdeten Netz

    Schutzleiter normal dimensionierter mehradriger Anschlussleitungen als auch die Schutzleiter-Anschluss-Stellen normaler Klemmenkästen sind hierfür nicht geeignet. Sachschäden können die Folge sein. ● Verlegen Sie einen ausreichend dimensionierten Schutzleiter. ● Schließen Sie den Schutzleiter an der Erdungsklemme am Motorgehäuse an. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 54 Einsatzvorbereitung 4.19 Betrieb am Umrichter SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 55: Montage

    Fehlfunktionen bis hin zum Totalschaden an der Maschine auftreten. ● Verwenden Sie bei Bedarf geeignete Steighilfen, wenn Sie Montagearbeiten an der Maschine durchführen. ● Treten Sie bei der Montage nicht auf Leitungen oder Anbauteile. Verwenden Sie Anbauteile nicht als Steighilfe. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 56: Montage Vorbereiten

    Informationen über den Zustand der Maschine. Überprüfen Sie deshalb den Isolationswiderstand und den Polarisationsindex zu folgenden Zeitpunkten: ● Vor dem ersten Start einer Maschine ● Nach längerer Einlagerung oder Stillstandszeit ● Im Rahmen von Wartungsarbeiten SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 57: Isolationswiderstand Und Polarisationsindex Prüfen

    überschreiten. Rechnen Sie die gemessenen Isolationswiderstände entsprechend der Formel auf die Referenztemperatur von 40 °C um. Damit ist die Vergleichbarkeit mit den angegebenen Mindestwerten gewährleistet. 5. Lesen Sie den Isolationswiderstand 1 min nach Anlegen der Messspannung ab. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 58: Tabelle 5-1 Isolationswiderstand Der Ständerwicklung Bei 40 °C

    Dabei wird eine Verdoppelung bzw. Halbierung des Isolationswiderstandes bei einer Temperaturänderung von 10 K zu Grunde gelegt. ● Pro 10 K Temperaturanstieg halbiert sich der Isolationswiderstand. ● Pro 10 K Temperaturabfall verdoppelt sich der Widerstand. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 59 ● Wenn der gemessene Wert nahe am kritischen Wert liegt, dann kontrollieren Sie den Isolationswiderstand in der Folgezeit in kürzeren Intervallen. Grenzwerte des Isolationswiderstands der Stillstandsheizung Der Isolationswiderstand der Stillstandsheizung gegen das Maschinengehäuse sollte bei Messung mit DC 500 V den Wert 1 MΩ nicht unterschreiten. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 60: Anschlussflächen Vorbereiten (Im B3)

    ● Messen der Rundlauf- und Planlaufabweichungen ● Positionierung der Maschine Wenn Ihnen die notwendigen Maßnahmen und Arbeitsschritte hierfür nicht bekannt sind, dann können Sie die Dienstleistungen des für Sie zuständigen Service Centers (Seite 167) in Anspruch nehmen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 61: Lastaufnahmemittel Überprüfen

    ● Demontieren Sie die Läuferhaltevorrichtung nur in vertikaler Lage der Maschine. ACHTUNG Umlegen ohne Läuferhaltevorrichtung Wenn die Läuferhaltevorrichtung nicht angebracht ist, dann kann das Lager beim Umlegen der Maschine beschädigt werden. ● Fixieren Sie den Läufer, bevor Sie die Maschine in die waagerechte Position umlegen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 62: Korrosionsschutz Entfernen

    Der Läufer ist dynamisch ausgewuchtet. Bei Wellenenden mit Passfedern ist die Wuchtart aus folgender Kennzeichnung stirnseitig an der DE-Seite des Wellenendes ersichtlich: ● Kennzeichen "H" bedeutet Wuchtung mit halber Passfeder ● Kennzeichen "F" bedeutet Wuchtung mit ganzer Passfeder Bild 5-1 Wuchtart an der DE-Seite SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 63 Motortyps. Vierpolige Maschinen sind dort mit einem "B" gekennzeichnet. Gefahr durch herausgeschleuderte Passfeder Die Passfeder ist nur gegen Herausfallen während des Transports gesichert. Bei Betrieb ohne aufgezogene Abtriebselemente wie Kupplung etc. kann die Passfeder herausgeschleudert werden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 64: Heben Und Transportieren

    Tod, schwere Körperverletzung und Sachschäden können die Folge sein. ● Verwenden Sie zum Heben nur die Lastaufnahmemittel, die am Ständergehäuse angebaut sind. ● Verwenden Sie die Lastaufnahmemittel entsprechend der Lage der Maschine. ● Verwenden Sie nur geeignete Seilführungs- oder Spreizeinrichtungen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 65: Maschine Absetzen

    ● Der Korrosionsschutzanstrich ist an den Anschlussflächen entfernt, wie z. B. an den Maschinenfüßen, Flansch, ... ● In der Maschine befindet sich kein Kondenswasser. Maschine absetzen ● Setzen Sie die Maschine langsam und vorsichtig am Einsatzort ab, vermeiden Sie dabei Stöße. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 66: Kondenswasser Ablassen

    Die Wasserablaufbohrungen sind je nach Aufstellung unten angeordnet: Kondenswasser ablaufen lassen bei vertikaler Aufstellung Im Lagerschild auf der DE-Seite ist im Fußbereich bzw. gegenüber der Nachschmiereinrichtung eine Wasserablaufbohrung angeordnet und ggfs. durch eine Verschluss-Schraube verschlossen. Bild 5-2 Kondenswasserablauf bei vertikaler Aufstellung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 67: Maschine Grob Ausrichten

    Voraussetzung Das Abtriebselement wie z. B. eine Kupplungshälfte ist bereits aufgezogen. Maschine grob ausrichten ● Für die horizontale Positionierung verschieben Sie die Maschine seitlich auf dem Fundament. Achten Sie dabei auf die Beibehaltung der Axialposition. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 68: Maschine Montieren

    Verwenden Sie die vorhandenen Gewinde für Abdrückschrauben, um die Maschine etwas anzuheben. Besonders bei hohen Motordrehzahlen oder bei der Verwendung von starren Kupplungen wirken sich der Wuchtzustand der Welle (Vollkeil‑ oder Halbkeilwuchtung) und Ausrichtfehler vor allem auf die Lebensdauer der Lager aus. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 69: Tabelle 5-2 Zulässige Abweichungen Beim Ausrichten Der Maschine Mit Elastischer Kupplung

    < n ≤ 3600 min = 0,05 mm = 0,05 mm / 100 mm ∅ D Hinweis Maschinenwachstum Berücksichtigen Sie beim Ausrichten das Wachstum der Maschine durch Erwärmung. Siehe auch Anziehdrehmomente von Schraubenverbindungen (Seite 169) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 70: Maschine Zur Arbeitsmaschine Ausrichten Und Befestigen (Im B5)

    Spannungen im Gehäuse auftreten, dann kann die Maschine beschädigt werden. Die Maschine oder Teile davon können sich im Betrieb lösen. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. ● Montieren Sie den Stützfuß so, dass keine zusätzlichen mechanischen Spannungen im Gehäuse auftreten können. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 71: Maschine Zur Arbeitsmaschine Ausrichten Und Befestigen (Im V1, Im V10)

    Die Koaxialität der Wellen von elektrischer Maschine und Arbeitsmaschine darf im Durchmesser 0,05 mm nicht überschreiten. 5.4.5 Axial- und Radialkräfte Die zulässigen Werte für Axial- und Radialkräfte können Sie beim Siemens Service Center (Seite 167) erfragen oder im Katalog für die Maschine nachschlagen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 72: 5.5 Kühlwasserversorgung Anschließen

    Kühlwasserversorgung anschließen ① ② Aus dem Lagerschild ragen zwei Muffen für den Kühlmittelanschluss. Die untere ② Muffe dient zusätzlich als Ablass für das Kühlmittel bei Bauform IM B3. Bild 5-5 Kühlmittelanschlüsse und Kühlmittel-Ablassöffnung in Standardausführung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 73 Wenn die Kühlkanäle nicht vollständig mit Wasser befüllt sind, dann ist die ausreichende Kühlung der Maschine nicht gewährleistet. Die Maschine kann überhitzen. ● Entlüften Sie die Kühlkanäle beim Befüllen. Füllen Sie die Kühlkanäle vollständig mit Wasser. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 74 Montage 5.5 Kühlwasserversorgung anschließen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 75: Elektrischer Anschluss

    ● Stellen Sie vor dem Beginn der Arbeiten eine sichere Schutzleiterverbindung her. ● An der Kabeleinführung des Klemmenkastens können die Anschlussleitungen abgedichtet und fixiert werden. ● Verlegen Sie die Anschlussleitungen und insbesondere den Schutzleiter im Klemmenkasten freiliegend und so, dass ein Aufscheuern der Leitungsisolierung vermieden wird. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 76: Klemmenkasten

    Je nach Klemmenkasten sind unterschiedliche Kabeleinführungen und Möglichkeiten für den Kabelanschluss möglich. Den an der Maschine angebauten Klemmenkasten können Sie über die Darstellungen in den nachfolgenden Kapiteln identifizieren. 6.3.1 Klemmenkasten GT640 Der Klemmenkasten GT640 wird nur bei Netzmaschinen mit der Achshöhe 315 verwendet. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 77: Klemmenkasten 1Xb1621

    Kabelverschraubungen sind nicht im Standardlieferumfang enthalten. Die Ausführung mit Zwiebelringdichtung ist optional. Mehr Informationen finden Sie hier: ● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 90) ● Kabel ohne Kabelschuhe anschließen (Seite 92) ● Kabel mit Kabelschuhen anschließen (Seite 91) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 78: Klemmenkasten 1Xb1631

    ● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 90) ● Kabel ohne Kabelschuhe anschließen (Seite 92) ● Kabel mit Kabelschuhen anschließen (Seite 91) Siehe auch Kabel in den Klemmenkasten 1XB... mit Zwiebelringdichtung einführen (Seite 89) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 79: Klemmenkasten 1Xb7730

    Mehr Informationen finden Sie hier: ● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 90) ● Kabel mit Kabelschuhen anschließen (Seite 91) ● Kabel ohne Kabelschuhe anschließen (Seite 92) 6.3.5 Klemmenkasten 1XB7731 Bild 6-6 Klemmenkasten 1XB7731 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 80: Klemmenkasten 1Xb7740

    Kabelverschraubungen sind nicht im Standardlieferumfang enthalten. Mehr Informationen finden Sie hier: ● Kabel in den Klemmenkasten 1XB... mit Kabelverschraubung einführen (Seite 90) ● Kabel mit Kabelschuhen anschließen (Seite 91) ● Kabel ohne Kabelschuhe anschließen (Seite 92) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 81: Klemmenkasten 1Xb7750

    – Den Klemmenkasten können Sie mit montierten internen Ständerleitungen um ±90° drehen. ● 1XB7731 – Bei sechs oder weniger Leitungen können Sie den Klemmenkasten mit montierten Ständerleitungen um ±90° drehen. – Bei mehr als sechs Leitungen demontieren Sie die internen Ständerleitungen vor dem Drehen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 82 – Schleifen Sie die Oberfläche um die Bohrungen an, sodass die Erdungsbänder metallischen Kontakt haben. – Befestigen Sie anschließend die beiden Bänder am Klemmenkasten-Unterteil und an Konsole bzw. Kabelkanal (4 x M8, Anziehdrehmoment 11 Nm). – Schützen Sie die blanken Stellen um den Kontakt mit Korrosionsschutz. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 83 – Schleifen Sie die Oberfläche um die Bohrungen an, sodass die Erdungsbänder metallischen Kontakt haben. – Befestigen Sie anschließend die beiden Bänder am Klemmenkasten-Unterteil und an Konsole / Kabelkanal (4 x M8, Anziehdrehmoment 11 Nm). – Schützen Sie die blanken Stellen um den Kontakt mit Korrosionsschutz. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 84: Klemmenkasten Montieren / Demontieren

    2. Schieben den Klemmenkastendeckel über die Gewindestangen geführt auf das Klemmenkasten-Unterteil. 3. Schrauben Sie die Schrauben in den freien Bohrungen handfest ein. 4. Lösen Sie die Gewindestangen. 5. Ziehen Sie alle vier Schrauben M10 fest an, Anziehdrehmoment 40 Nm. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 85: Vorbereitung

    ● Dimensionierung für gebündelte Verlegung z. B. nach DIN VDE 0298 Teil 4 oder IEC 60364-5-52 6.4.3 Erdungsleiter anschließen Der Erdungsleiterquerschnitt der Maschine muss mit den Errichtungsbestimmungen übereinstimmen, z. B. nach IEC 60034-1. Außenleiterquerschnitt S Erdungsleiterquerschnitt mm² mm² SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 86 > 9 mm 8 Nm Bei Verwendung von > 12 mm 20 Nm Erdungsklemmen > 15 mm 40 Nm > 18 mm 70 Nm > 20 mm 170 Nm Siehe auch Betrieb am Umrichter (Seite 101) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 87: Anschluss Ohne Klemmenkasten

    ACHTUNG Falsche Drehrichtung Wenn die Maschine anders als bestellt bzw. in der falschen Drehrichtung betrieben wird, dann wird sie nicht ausreichend gekühlt. Maschinenschaden kann die Folge sein. Achten Sie auf die Drehrichtungsangaben auf dem Leistungsschild. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 88: Ungebohrte Einführungsplatte

    5. Schließen Sie die Kabelenden entsprechend Schaltbild an den Klemmen an. Das Schaltbild finden Sie im Klemmenkastendeckel. Mehr Informationen dazu finden Sie im Kapitel "Kabel anschließen..." Siehe auch Kabel mit Kabelschuhen anschließen (Seite 91) Kabel ohne Kabelschuhe anschließen (Seite 92) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 89: Kabel In Den Klemmenkasten 1Xb

    Bereich des Dichteinsatzes an. Schieben Sie den Dichteinsatz auf den vorbereiteten Wickel. 7. Legen Sie die Leitung mit aufgesetztem Dichteinsatz in die Stutzenöffnung ein. Schrauben Sie die Zugentlastungsschelle zusammen, wenn die Leitung konzentrisch in der Stutzenöffnung liegt. 8. Befestigen Sie die Zugentlastungsschelle. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 90: Kabel In Den Klemmenkasten 1Xb

    2. Bohren Sie die notwendige Anzahl Löcher oder Gewinde in der benötigten Größe in die Kabeleinführungsplatte. Achten Sie darauf, dass die Kabeleinführungsplatte nach dem Bohren montierbar ist und eine ausreichende Steifigkeit aufweist. 3. Montieren Sie die benötigten Kabelverschraubungen. 4. Führen Sie die Kabel durch die Kabelverschraubungen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 91: Kabel Verlegen

    Eine Schräganordnung der Zuleitungen ist nur dann zulässig, wenn die erforderlichen Mindestluftabstände eingehalten werden. 2. Isolieren Sie die Leiterenden so ab, dass die verbleibende Isolation nahezu bis zum ① Kabelschuh reicht. Schließen Sie pro Kabelschuh nur einen Leiter an. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 92: Kabel Ohne Kabelschuhe Anschließen

    Wenn das Leiterende nicht richtig von der Aderendhülse umfasst und mit dieser verklemmt ist, dann kann es zu Übererwärmung kommen. ● Verwenden Sie pro Aderendhülse nur ein Leiterende. Befestigen Sie die Aderendhülse fachgerecht. ● Schließen Sie nur ein Leiterende pro Klemme an. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 93 40 Nm GT640 / 1XB7730 / 1XB7731 / 1XB7740 / 1XB7750 20 Nm Beim Klemmenkasten GT640, 1XB7730 und 1XB7731 befestigen Sie den ① Klemmenkörper mit einer Klemmmutter M12 auf dem Gewindebolzen der Klemmenstützer mit 20 Nm. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 94: Verwendung Von Aluminiumleitern

    Einführungsbedingungen bzw. geänderte Kabeleinführungsplatten kann dieser Temperatureffekt nach Rücksprache mit dem Herstellerwerk vermindert werden. ● Verwenden Sie eine Kabeleinführungsplatte aus Nichteisenmetall. 6.5.9 Interner Potenzialausgleich Zwischen der Erdungsklemme im Klemmenkastengehäuse und dem Maschinengehäuse dienen die Befestigungsschrauben des Klemmenkastens als Schutzleiterverbindung. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 95: Stufenlose Auflagefläche Für Die Dichtung Im Klemmenkastendeckel

    Die Werte gelten für eine Aufstellhöhe bis 2000 m. Bei der Ermittlung der erforderlichen Mindestluftabstände darf der Spannungswert in der Tabelle um den Faktor 1,1 erhöht werden, damit der Bemessungsspannungsbereich im allgemeinen Gebrauch berücksichtigt wird. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 96: Anschlussarbeiten Abschließen

    Berücksichtigen Sie bei der Auswahl der Anschlussleitungen für die Hilfsstromkreise folgende Kriterien: ● Bemessungsstromstärke ● Bemessungsspannung ● Anlagenabhängige Bedingungen, wie z. B. Umgebungstemperatur, Verlegungsart, Kabelquerschnitt bedingt durch erforderliche Kabellänge usw. ● Anforderungen nach IEC/EN 60204‑1 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 97: Kabel In Den Hilfsklemmenkasten Einführen Und Verlegen

    5. Montieren Sie die Kabeleinführungsplatte. 6. Stellen Sie sicher, dass die Abdichtung am Einschraubstutzen der Kabelverschraubungen entsprechend der Schutzart gewährleistet ist. 6.6.3 Temperaturüberwachung der Ständerwicklung anschließen Zur Überwachung der Ständerwicklung gegen thermische Überbeanspruchung sind Temperaturfühler in die Ständerwicklung eingebaut. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 98: Anschlussarbeiten Im Hilfsklemmenkasten Abschließen

    – Die Klemmschrauben vorhandener Schraubklemmen sind fest angezogen, auch wenn sie unbenutzt sind. 2. Verschließen Sie den Hilfsklemmenkasten mit dem dazugehörigen Deckel. Das Anziehdrehmoment für die Befestigungsschrauben des Deckels finden Sie im Kapitel "Anziehdrehmomente von Schraubenverbindungen (Seite 169)". SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 99: Inbetriebnahme

    ● Bewegliche Teile wie z. B. die Kupplung sind freigängig. ● Alle Berührungsschutzmaßnahmen für bewegte und Spannung führende Teile sind durchgeführt. ● Sichern Sie die Passfeder für Probebetrieb oder Inbetriebsetzung ohne Abtriebselement mit einem geeigneten Sicherungselement. Berücksichtigen Sie dabei die Wuchtart der Maschine. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 100 ● Die Mindestluftstrecken sind eingehalten. ● Die eventuell vorhandenen Zusatzeinrichtungen für die Maschinenüberwachung sind ordnungsgemäß angeschlossen und funktionsfähig. ● Vorhandene Bremsen oder Rücklaufsperren funktionieren einwandfrei. ● An den Überwachungseinrichtungen sind die Werte für "Warnung" und "Abschalten" eingestellt. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 101: Betrieb Am Umrichter

    Informationen über den Zustand der Maschine. Überprüfen Sie deshalb den Isolationswiderstand und den Polarisationsindex zu folgenden Zeitpunkten: ● Vor dem ersten Start einer Maschine ● Nach längerer Einlagerung oder Stillstandszeit ● Im Rahmen von Wartungsarbeiten SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 102: Wälzlager Vor Der Inbetriebnahme Schmieren

    1. Bauen Sie die Lager, Nachschmierrohre, Schmiernippel und Lagerdeckel aus. 2. Waschen Sie das alte Fett aus. 3. Kontrollieren Sie die Lager vor der Neubefettung. Bauen Sie ggfs. neue Lager ein. 4. Schmieren Sie die Lager und bauen Sie die Lagerbauteile wieder zusammen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 103: Automatische Nachschmiereinrichtung Einstellen

    Sie die Werte für Abschalten und Warnung entsprechend der Betriebstemperatur T ein. Betrieb Tabelle 7-2 Einstellwerte für die Überwachung der Lagertemperaturen Einstellwert Temperatur Warnung + 5 K ≤ 115 °C Betrieb Abschalten + 10 K ≤ 120 °C Betrieb SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 104: Einstellwerte Für Die Überwachung Der Wicklungstemperatur

    Drehrichtungskontrolle oder zur Überprüfung auf das unbedingt notwendige Maß. Lassen Sie die Maschine vor dem Wiedereinschalten auslaufen. 2. Schalten Sie bei einwandfreiem mechanischem Lauf der Maschine die vorhandenen Kühleinrichtungen ein. Beobachten Sie die Maschine einige Zeit weiter im Leerlauf. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 105 Wenn die Schwingwerte im Betrieb nach DIN ISO 10816‑3 nicht eingehalten werden, dann kann die Maschine zerstört werden. ● Halten Sie die Schwingwerte im Betrieb nach DIN ISO 10816‑3 ein. Hinweis Mehr Informationen dazu finden Sie im Katalog D81.8 im Kapitel 2. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 106: Ausschalten

    Im Unterschied zu SINAMICS G Umrichtern ist bei den SINAMICS S Umrichtern die Raumzeigermodulation voreingestellt. Die Raumzeigermodulation kann manuell, wenn es die Applikation erlaubt, auf optimierte Pulsmuster für SIMOTICS FD Motoren geändert werden. Der SINAMICS Parameter ist p1802 = 19 im STARTER und im AOP30. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 107: Motortyp Und Motordaten Im Programm "Starter" Auswählen

    "Konfiguration". Motorparameter auswählen 1. Tragen Sie im Feld "Motor Name" einen Namen für den Motor ein. Durch eine eindeutige Namensgebung wird die spätere Zuordnung des Motors vereinfacht. 2. Wählen Sie die Option "Motordaten eingeben" aus. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 108: Motortyp Auswählen

    Inbetriebnahme 7.10 Motorparameter am Umrichter einstellen 3. Wählen Sie im Feld "Motortyp" den Eintrag "[14] SIMOTICS FD-Asynchronmotorreihe" aus. Bild 7-1 Motortyp auswählen 4. Bestätigen Sie Ihre Eingaben mit "Weiter". SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 109 Bestellnummer des Motors Kühlart Parameter p335 1LL1 IC01 1LP1 IC06 1LM1 / 1MM1 IC411 1LQ1 / 1MQ1 IC416 1LH1 / 1MH1 IC71W 1LN1 / 1MN1 IC86W Bild 7-2 Motordaten eintragen 6. Bestätigen Sie Ihre Eingaben mit "Weiter". SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 110: Inbetriebnahme Am Umrichter Sinamics S/G Über Das Aop30

    Im AOP30 navigieren Sie wie folgt: ● Navigieren Sie innerhalb der Auswahlfelder mit <F2> und <F3>. ● In den Eingabefeldern können Sie den gewünschten Wert entweder direkt eingeben oder aus einer Liste ausgewählen. ● Aktivieren Sie die Auswahl mit <F5>. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 111 – Der Wert für den Parameter p335 (Motor-Kühlart) wird aus der Bestellnummer des Motors entschlüsselt: Bestellnummer des Motors Kühlart Parameter p335 1LL1 IC01 1LP1 IC06 1LM1 / 1MM1 IC411 1LQ1 / 1MQ1 IC416 1LH1 / 1MH1 IC71W 1LN1 / 1MN1 IC86W SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 112 Inbetriebnahme 7.10 Motorparameter am Umrichter einstellen 3. Beenden Sie die Eingabe der Motordaten durch Auswahl des Felds "weiter" und aktivieren Sie diese Auswahl mit <F5>. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 113: Inbetriebnahme Am Umrichter Sinamics G120P Über Das Iop

    Optimierung des Betriebsverhaltens voreingestellt. 4. Geben Sie die Leistungsschilddaten ein. – Motorspannung – Motorstrom – Bemessungsleistung – Bemessungsleistungsfaktor cos φ – Motordrehzahl Die optimierten Pulsmuster werden automatisch aktiviert sobald der Motortyp "SIMOTICS FD" gewählt wird (p300=14). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 114 Inbetriebnahme 7.10 Motorparameter am Umrichter einstellen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 115: Betrieb

    ● Falls Sie Abdeckungen entfernen müssen, schalten Sie die Maschine zuerst frei. Halten Sie die "Fünf Sicherheitsregeln" ein. ● Halten Sie Klemmenkästen im Betrieb immer geschlossen. Klemmenkästen dürfen nur bei stillstehender und spannungsfreier Maschine geöffnet sein. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 116 Wenn die Stillstandsheizung bei laufender Maschine betrieben wird, kann es zu erhöhten Temperaturen in der Maschine kommen. Sachschäden können die Folge sein. ● Stellen Sie sicher, dass die Stillstandsheizung ausgeschaltet ist, bevor Sie die Maschine einschalten. ● Betreiben Sie die Stillstandsheizung nur bei abgeschalteter Maschine. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 117: Maschine Einschalten

    Durch unsachgemäße Einlagerung können Schäden am Motor entstehen. Wenn die Maschine für mehr als 12 Monate außer Betrieb gesetzt wird, dann führen Sie geeignete Korrosionsschutz-, Konservierungs-, Verpackungs- und Trocknungsmaßnahmen durch. Siehe auch Transport (Seite 41) Inbetriebnahme (Seite 99) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 118: Frost- Und Korrosionsschäden Im Kühlsystem Vermeiden

    Stellen Sie sicher, dass die Ruheposition der Wälzlager nach dem Drehen anders als vorher ist. Nutzen Sie dazu die Passfeder oder die Kupplungshälfte als Referenz. ● Beachten Sie bei der Wiederinbetriebnahme die Informationen im Kapitel "Inbetriebnahme". Siehe auch Inbetriebnahme (Seite 99) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 119: Messung Des Isolationswiderstands Nach Längerem Stillstand

    ● Schalten Sie die Wasserkühlung nach dem Ausschalten der Maschine ab. Wenn Kühlwasser fließt, während die Maschine im Stillstand ist, kann sich Kondenswasser im Maschineninnenraum bilden. ● Schalten Sie die Wasserkühlung erst ab, wenn die Maschine abgekühlt ist. So vermeiden Sie einen Restwärmestau. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 120: 8.7 Kühlmittel Ablassen

    ● Sehen Sie das Protokoll der Außerbetriebnahme ein, und machen Sie die getroffenen Maßnahmen zur Konservierung und Einlagerung wieder rückgängig. ● Führen Sie die im Kapitel "Inbetriebnahme" aufgeführten Maßnahmen durch. Siehe auch Inbetriebnahme (Seite 99) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 121: Wiedereinschalten Nach Not-Aus

    Kurzschluss stellen Störungen dar und können die Maschine elektrisch oder mechanisch überbeanspruchen. Führen Sie nach solchen Störungen sofort eine Inspektion durch. Beseitigen Sie die Störungsursache gemäß den genannten Abhilfemaßnahmen. Beseitigen Sie auch die an der Maschine aufgetretenen Beschädigungen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 122: Elektrische Störungen

    Kontrollieren Sie die Schaltung der Wicklung im Klemmenkasten. Windungsschluss oder Phasenschluss Ermitteln Sie die Wicklungswiderstände und Iso‐ in der Ständerwicklung lationswiderstände. Setzen Sie sie nach Rück‐ sprache mit dem Hersteller instand. Falsche Drehrichtung Kontrollieren Sie den Anschluss. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 123: Mechanische Störungen

    Sie sie. Richten Sie die Maschine neu aus. Luftzufuhr vermindert, ggf. falsche Drehrichtung Kontrollieren Sie die Luftwege, reinigen Sie die Maschi‐ des Lüfters X Unruhe vom Getriebe Bringen Sie das Getriebe in Ordnung. Berücksichtigen Sie eventuelle Veränderungen bei Erwärmung. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 124: Störungen An Der Wasserkühlung

    Kühlwasser enthält zu viele oder ungeeig‐ Verwenden Sie Kühlwasser in der vereinbarten Qualität. nete Frost- oder Korrosionsschutzzusätze Undichtigkeiten im Kühlsystem Halten Sie Rücksprache mit dem Hersteller. Kühlwasseranschluss defekt Finden Sie die undichte Stelle und dichten Sie sie ab. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 125: Störungen Am Wälzlager

    Zu viel Fett im Lager Entfernen Sie überschüssiges Fett. Falsches Fett im Lager Verwenden Sie das richtige Fett. Schälstellen in der Laufbahn Erneuern Sie das Lager. Standmarkierungen Erneuern Sie das Lager. Vermeiden Sie Erschütterungen im Still‐ stand. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 126 Betrieb 8.10 Störungen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 127: Instandhaltung

    Berühren oder Annähern kann Tod, schwere Körperverletzung oder Sachschäden zur Folge haben. ● Nehmen Sie die Maschine außer Betrieb. ● Schalten Sie die Maschine frei. Halten Sie die "5 Sicherheitsregeln" ein. ● Öffnen Sie Klemmenkästen nur bei stillstehender und spannungsfreier Maschine. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 128 Kühlleistung oder erhöhte Laufgeräusche sein. Die Maschine kann Schaden nehmen. ● Achten Sie darauf, dass keine Fremdkörper in und auf der Maschine verbleiben. ● Befestigen Sie lose Bauteile wieder nach den Arbeiten. ● Entfernen Sie Schmutz sorgfältig. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 129: Messung Des Isolationswiderstands Im Rahmen Von Wartungsarbeiten

    Die zulässigen Temperaturen an den Lagern werden nicht überschritten (Seite 103). Die Laufruhe und Laufgeräusche der Maschine haben sich nicht verschlech‐ tert. Im Fundament sind keine Risse und Senkungen aufgetreten. (*) (*) Diese Kontrollen können Sie im Lauf oder im Stillstand durchführen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 130: Hauptinspektion

    Maschinenschäden Wenn Sie bei der Inspektion unzulässige Abweichungen vom Normalzustand feststellen, dann beseitigen Sie diese umgehend. Schäden an der Maschine können sonst die Folge sein. Siehe auch Einstellwerte für die Überwachung der Wicklungstemperatur (Seite 104) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 131: Inspektion Und Wartung Der Stillstandsheizung

    Die angegebenen Schmierdaten gelten für die auf dem Leistungsschild angegebenen Daten und für qualitativ hochwertige Schmierfette gemäß den Angaben in dieser Betriebsanleitung. Diese Fette übertreffen die Anforderungen nach DIN 51825 und ISO 6743‑9 wesentlich und erlauben damit die vorgegebenen Schmierfristen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 132: Erstschmierung

    ● Ca. 100 mm²/s bei 40 °C ● Ca. 10 mm²/s bei 100 °C Additive ● Antioxidation (AO), Anti-Wear (AW) ● Keine Festschmierstoffe ● Alternativ: Extreme-pressure (EP) nur nach Rücksprache mit Fett- und Lagerhersteller SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 133: Tabelle 9-4 Wälzlagerfette Für Senkrechte Und Waagrechte Bauformen

    Alternative Schmierfette mit NLGI-Klasse 2 für Motoren waagrechter Bauformen Hersteller Fettsorte Shell Gadus S2 V100 2 ExxonMobil/Esso Unirex N2 Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 Arcanol Multi 2 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 134 Betriebsanleitung portionsweise ein, max. 50 g pro 30 min. Die Wälzlagertemperatur steigt zunächst merklich an, und sinkt nach Verdrängen des überschüssigen Fetts aus dem Lager auf den Normalwert. Das verbrauchte Fett sammelt sich jeweils außerhalb des Lagers in einem Altfettraum. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 135: Wälzlager Abdichten (Option "Erhöhte Schutzart")

    ● Lassen Sie die Kühlwasserkanäle durch eine Spezialfirma reinigen. Dabei werden an den Kühlmittelanschlüssen Reinigungsgeräte angeschlossen. Durch das Umwälzen geeigneter Lösungen in den Kühlwasserkanälen werden Verschmutzungen gelöst und ausgespült. ● Kalkablagerungen können Sie auch mit einem handelsüblichen Kalklösungsmittel entfernen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 136: Lackschäden Ausbessern

    ● Überprüfen Sie die Isolatoren, Anschlussteile und Leitungsverbindungen im Klemmenkasten. ● Tauschen Sie die beschädigten Komponenten aus. WARNUNG Kurzschlussgefahr Durch beschädigte Komponenten kann es zu Kurzschlüssen usw. kommen. Tod, schwere Körperverletzung und Sachschäden können die Folge sein. Tauschen Sie beschädigte Komponenten aus. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 137: Instandsetzung

    Schäden und/oder Störungen kommen, die mittelbar oder unmittelbar Tod, schwere Körperverletzung oder Sachschäden als Folge haben können. ● Demontieren und montieren Sie die Maschine fachgerecht. ● Verwenden Sie nur geeignete Werkzeuge und Vorrichtungen. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 138: Schrauben Mit Precote-Beschichtung

    ● Bauen Sie Fettzuführungen, Stossimpulsmessstellen und ggf. verbaute Instrumentierungen auf DE-Seite und NDE-Seite ab. ● Machen Sie das Wellenende auf DE-Seite frei zugänglich. Entfernen Sie die Kupplung. Hinweis Prinzipdarstellungen der jeweiligen Bauteilanordnung finden Sie im Kapitel "Ersatzteile (Seite 145)". SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 139: V-Ring Ausbauen

    Bei Schutzart IP56 ist der V-Ring für die äußere Lagerabdichtung mit einem vorgesetzten ② Schutzring ausgestattet. Der Schutzring muss zur Demontage des Lagereinsatzes nicht entfernt werden. ● Ziehen Sie den Schutzring zusammen mit dem V-Ring und dem äußeren Lagerdeckel bzw. Lagerschild von der Welle ab. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 140: Labyrinthdichtring Ausbauen

    4. Drehen Sie zum Abziehen in die radialen Gewinde geeignete Bolzen oder Schrauben ein. Achten Sie dabei auf die Einschraublänge, um das Festklemmen auf der Welle bzw. eine Beschädigung der Gewinde zu vermeiden. 5. Erwärmen Sie den Labyrinthdichtring während des Abziehens. Siehe auch Labyrinthdichtring einbauen (Seite 143) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 141: Wälzlager Einbauen

    12.Bauen Sie das Lagerschild ein, bzw. das Lagergehäuse zusammen mit dem Lagerschild. 13.Bauen Sie den äußeren Lagerdeckel ein, wenn vorhanden. 14.Bauen Sie die Dichtungselemente ein: Wenn vorhanden: V-Ring (Seite 141) Labyrinthdichtring (Sonderausführung) (Seite 143) 9.2.3.5 V-Ring einbauen Voraussetzung Das Wälzlager ist bereits montiert. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 142: V-Ring Einbauen (Option "Erhöhte Schutzart")

    3. Positionieren Sie den Schutzring so, dass einer der beiden Längsschlitze mit dem entsprechenden Wasserablaufschlitz unten im Lagerdeckelbund bzw. Lagerschild zusammentrifft. 9.2.3.6 V-Ring einbauen (Option "Erhöhte Schutzart") Die Fettvorkammer der Labyrinthdichtung gewährleistet zusammen mit dem V-Ring die Einhaltung der Schutzart IP65. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 143: Labyrinthdichtring Einbauen

    1. Versehen Sie die drei Gewindestifte mit lösbarem Klebstoff wie z. B. Loctite 243 und drehen Sie sie teilweise in den Labyrinthdichtring ein. 2. Bringen Sie einen Korrosionsschutzanstrich auf die Welle im Bereich des Labyrinthdichtrings auf. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 144: Maschine Abdichten

    B. "Hylomar M". Beachten Sie dabei die Anwendungs- und Sicherheitshinweise des Herstellers. ● Prüfen Sie alle Dichtungselemente z. B. an den Klemmenkästen auf Elastizität, Alterung oder Beschädigungen und erneuern Sie sie bei nicht mehr ausreichender Wirksamkeit. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 145: Ersatzteile

    Auf der Maschine befindet sich ein Data Matrix Code. Folgende Informationen können Sie dem Data Matrix Code entnehmen: ● Maschinentyp ● Seriennummer ● Über den Data Matrix Code und der App "Siemens Industry Online Support" haben Sie Zugang zu Produktinformationen wie Betriebsanleitungen und Zertifikaten Ihrer Maschine. Siehe auch Service und Support (Seite 167) Qualitätsdokumente (Seite 171)

  • Seite 146: Ersatzteilermittlung Über Das Internet

    Die Stillstandsheizung ist direkt auf der Wicklung aufgebracht. Die Stillstandsheizung kann nicht demontiert werden, ohne dabei Schäden an der Wicklung zu verursachen. Eine neue Stillstandsheizung darf nur von Fachkräften der Siemens Service Center (Seite 167) eingebaut werden. SIMOTICS FD 1LH1...

  • Seite 147: Gehäuse, Ständer Und Läufer

    Läufer komplett 8.20 Ständerblechpaket mit Wicklung 10.00 Ständergehäuse 10.50 Hebeösen 20.00 Klemmenkasten ohne Kabeleinführung Siehe auch Klemmenkasten GT640 (Seite 151) Klemmenkasten 1XB1621 (Seite 152) Klemmenkasten 1XB1631 (Seite 154) Klemmenkasten 1XB7730 (Seite 155) Klemmenkasten 1XB7731 (Seite 156) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 148 Ersatzteile 10.4 Gehäuse, Ständer und Läufer Klemmenkasten 1XB7740 (Seite 157) Klemmenkasten 1XB7750 (Seite 158) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 149: Lagereinsatz Wälzlager De- Und Nde-Seite

    4.20 Äußerer Lagerdeckel 3.35 Schleuderscheibe 4.35 Schleuderscheibe 3.60 Innerer Lagerdeckel 4.60 Innerer Lagerdeckel 5.00 Lagerschild 6.00 Lagerschild Lagerkit DE- und NDE-Seite bestehend aus folgenden Komponenten Rillenkugellager (Führungslager) Rillenkugellager Wellendichtring, Labyrinthring (optional) Wellendichtring Sicherungsring, Schutzring Sicherungsring SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 150: Lagereinsatz Wälzlager De- Und Nde-Seite

    4.20 Äußerer Lagerdeckel 3.35 Schleuderscheibe 4.35 Schleuderscheibe 3.60 Innerer Lagerdeckel 4.60 Innerer Lagerdeckel 5.00 Lagerschild 6.00 Lagerschild Lagerkit DE- und NDE-Seite bestehend aus folgenden Komponenten Rillenkugellager (Führungslager) Rillenkugellager Wellendichtring, Labyrinthring (optional) Wellendichtring Sicherungsring, Schutzring Sicherungsring SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 151: Klemmenkasten Gt640

    Anschlussblech mit innerer Leitung 20.30 Deckel 22.40 Schaltbügel (Zwei Bohrungen) 20.38 Dichtung 22.70 Klemmlasche für Schutzleiter 21.20 Durchführungsisolator Den Klemmenkasten können Sie nur als ein Teil bestellen. Der Anschlussquerschnitt für den Hauptstromkreis beträgt max. 240 mm SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 152: 10.8 Klemmenkasten 1Xb1621

    Zweigeteilte Kabeleinführung Tabelle 10-5 Ersatzteile für Klemmenkasten 1XB1621 Teil Beschreibung Teil Beschreibung 20.00 Klemmenkasten ohne Kabeleinführung bestehend aus folgenden Komponenten: 20.20 Klemmenkastengehäuse 21.41 Klemmenstützen 20.27 Tragschiene 21.61 Klemmenleiste für Hilfsstromkreis 20.28 Dichtung 22.01 Schellenklemme komplett SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 153: Tabelle 10-6 Zusätzliche Ersatzteile

    Anschlussblech mit innerer Leitung Tabelle 10-6 Zusätzliche Ersatzteile Teil Beschreibung Teil Beschreibung 20.60 Einführungsstutzen 20.66 Zugentlastung - Unterteil 20.61 Einführungsstutzen - Oberteil 20.68 Dichtung 20.62 Einführungsstutzen - Unterteil 20.70 Dichtungseinsatz für Einführung 20.65 Zugentlastung - Oberteil SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 154: 10.9 Klemmenkasten 1Xb1631

    Den Klemmenkasten können Sie nur als ein Teil bestellen. Tabelle 10-7 Zusätzliche Ersatzteile für Klemmenkasten 1XB1631 mit zweigeteilter Kabeleinführung Teil Beschreibung Teil Beschreibung 20.61 Einführungsstutzen - Oberteil 20.66 Zugentlastung - Unterteil 20.62 Einführungsstutzen - Unterteil 20.70 Dichtungseinsatz für Einführung 20.65 Zugentlastung - Oberteil SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 155: Klemmenkasten 1Xb7730

    Dichtung 21.74 Verdrehschutzeinsatz 20.30 Deckel 22.01 Schellenklemme, komplett 20.38 Dichtung 22.39 Sternpunktverbindung 21.11 Anschlussblech mit innerer Leitung 22.70 Klemmlasche für Schutzleiter 21.41 Klemmenstützer Tabelle 10-9 Zusätzliche Ersatzteile Teil Beschreibung Teil Beschreibung 20.51 Einführungsplatte mit Dichtung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 156: 10.11 Klemmenkasten 1Xb7731

    22.01 Schellenklemme komplett 20.38 Dichtung 22.39 Sternpunktverbindung 21.11 Anschlussblech mit innerer Leitung 22.41 Schaltbügel, gerade, zwei Bohrungen 21.41 Klemmenstützer 22.70 Klemmlasche für Schutzleiter Tabelle 10-11 Zusätzliche Ersatzteile Teil Beschreibung Teil Beschreibung 20.51 Einführungsplatte mit Dichtung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 157: Klemmenkasten 1Xb7740

    Deckel 22.01 Schellenklemme komplett 20.38 Dichtung 22.30 Anschluss-Schiene für Hauptstrom 21.11 Anschlussblech mit innerer Leitung 22.39 Sternpunktverbindung 21.41 Klemmenstützer 22.70 Klemmlasche für Schutzleiter Tabelle 10-13 Zusätzliche Ersatzteile Teil Beschreibung Teil Beschreibung 20.51 Kabeleinführungsplatte mit Dichtung SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 158: Klemmenkasten 1Xb7750

    Tabelle 10-14 Klemmenkasten 1XB7750 Teil Beschreibung Teil Beschreibung 20.00 Klemmenkasten komplett mit ungebohrter Ka‐ 22.30 Anschluss-Schiene für Hauptstrom beleinführungsplatte 20.51 Kabeleinführungsplatte mit Dichtung, ungebohrt 22.39 Sternpunktverbindung 22.01 Schellenklemme komplett Den Klemmenkasten können Sie nur als ein Teil bestellen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 159: Hilfsklemmenkasten 1Xb9014

    Ersatzteile 10.14 Hilfsklemmenkasten 1XB9014 10.14 Hilfsklemmenkasten 1XB9014 Bild 10-12 Hilfsklemmenkasten 1XB9014 Der Hilfsklemmenkasten kann nur als ein Teil bestellt werden, Einzelteile sind nicht verfügbar. Wenden Sie sich dazu an das Servicecenter (Seite 167). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 160: Hilfsklemmenkasten 1Xb9015

    Ersatzteile 10.15 Hilfsklemmenkasten 1XB9015 10.15 Hilfsklemmenkasten 1XB9015 Bild 10-13 Hilfsklemmenkasten 1XB9015 Der Hilfsklemmenkasten kann nur als ein Teil bestellt werden, Einzelteile sind nicht verfügbar. Wenden Sie sich dazu an das Servicecenter (Seite 167). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 161: Hilfsklemmenkasten 1Xb9016

    Ersatzteile 10.16 Hilfsklemmenkasten 1XB9016 10.16 Hilfsklemmenkasten 1XB9016 Bild 10-14 Hilfsklemmenkasten 1XB9016 Der Hilfsklemmenkasten kann nur als ein Teil bestellt werden, Einzelteile sind nicht verfügbar. Wenden Sie sich dazu an das Servicecenter (Seite 167). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 162: Hilfsklemmenkasten 1Xb302

    Ersatzteile 10.17 Hilfsklemmenkasten 1XB302. 10.17 Hilfsklemmenkasten 1XB302. Bild 10-15 Hilfsklemmenkasten 1XB302. Der Hilfsklemmenkasten kann nur als ein Teil bestellt werden, Einzelteile sind nicht verfügbar. Wenden Sie sich dazu an das Servicecenter (Seite 167). SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 163: Entsorgung

    Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist: ● CAS-Nr. 7439-92-1, Blei Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass dieser Stoff im Rahmen der bestimmungsgemäßen Verwendung, einschließlich der Entsorgung, kein Risiko darstellt. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 164: Demontage Vorbereiten

    Trennen Sie die Bauteile zur Verwertung nach folgenden Kategorien: ● Stahl und Eisen ● Aluminium ● Buntmetall, z. B. Wicklungen Die Wicklungsisolierung wird beim Kupfer-Recycling verascht. ● Isoliermaterialien ● Kabel und Leitungen ● Elektronikschrott SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 165 ● Holzverpackungen für den Seetransport bestehen aus imprägniertem Holz. Beachten Sie die lokalen Vorschriften. ● Die Folie der Dichtverpackung ist eine Aluminiumverbundfolie. Sie kann einer thermischen Verwertung zugeführt werden. Verschmutzte Folien müssen über die Abfallverbrennung entsorgt werden. SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 166 Entsorgung 11.5 Komponenten entsorgen SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 167: Service Und Support

    über die Ansprechpartnerdatenbank: www.siemens.com/yourcontact (www.siemens.com/yourcontact) Siemens-Support für unterwegs Mit der App "Siemens Industry Online Support" haben Sie jederzeit und überall Zugang zu über 300.000 Dokumenten der Siemens Industry-Pro‐ dukte. Die App unterstützt Sie unter anderem in folgenden Einsatzfeldern: ● Lösen von Problemen bei einer Projektumsetzung ●...
  • Seite 168 Service und Support SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...

  • Seite 169: Technische Daten Und Zeichnungen

    Für Schraubverbindungen mit metallenen Auflageflächen wie z. B. Lagerschilde, Bauteile der Lagereinsätze, am Ständergehäuse angeschraubte Teile der Klemmenkästen gelten entsprechend der Gewindegröße folgende Anziehdrehmomente: Tabelle B-1 Anziehdrehmomente von Schraubverbindungen mit einer Toleranz von ±10 % Fall 1080 1700 2600 4200 1200 2000 3100 4700 7500 SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 170 Verbindungen von Bauteilen mit höherer Festigkeit, z. B. Grauguss, Stahl oder Stahlguss. Hinweis Abweichende Anziehdrehmomente Hiervon abweichende Anziehdrehmomente für elektrische Anschlüsse und für Schraubverbindungen von Bauteilen mit beigelegten Flachdichtungen oder Isolierteilen sind in den entsprechenden Abschnitten und Zeichnungen angegeben. Siehe auch Läufer sichern (Seite 43) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 171 Qualitätsdokumente Qualitätsdokumente finden Sie hier: https://support.industry.siemens.com/cs/ww/de/ps/13318/cert (https:// support.industry.siemens.com/cs/ww/de/ps/13318/cert) SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
  • Seite 172 Qualitätsdokumente SIMOTICS FD 1LH1 Betriebsanleitung 01/2019...
