Instandhaltung
9.1 Inspektion und Wartung
Nuten überarbeiten
● Wenn der Kommutator überdreht wird, dann müssen Sie auch die Nuten nacharbeiten,
● Je nach Methode der Nutbearbeitung ist es zweckmäßig, den Kommutator beim
Abschließende Maßnahmen
● Stellen Sie nach der Kommutatorüberarbeitung die Bürstenbrücke und den Bürstenhalter
9.1.11
Klemmenkästen warten
Voraussetzung
Die Maschine ist spannungsfrei.
88
z. B. mit einer Spezialsäge. Die empfohlenen Nutabmessungen entnehmen Sie den
folgenden Abbildungen.

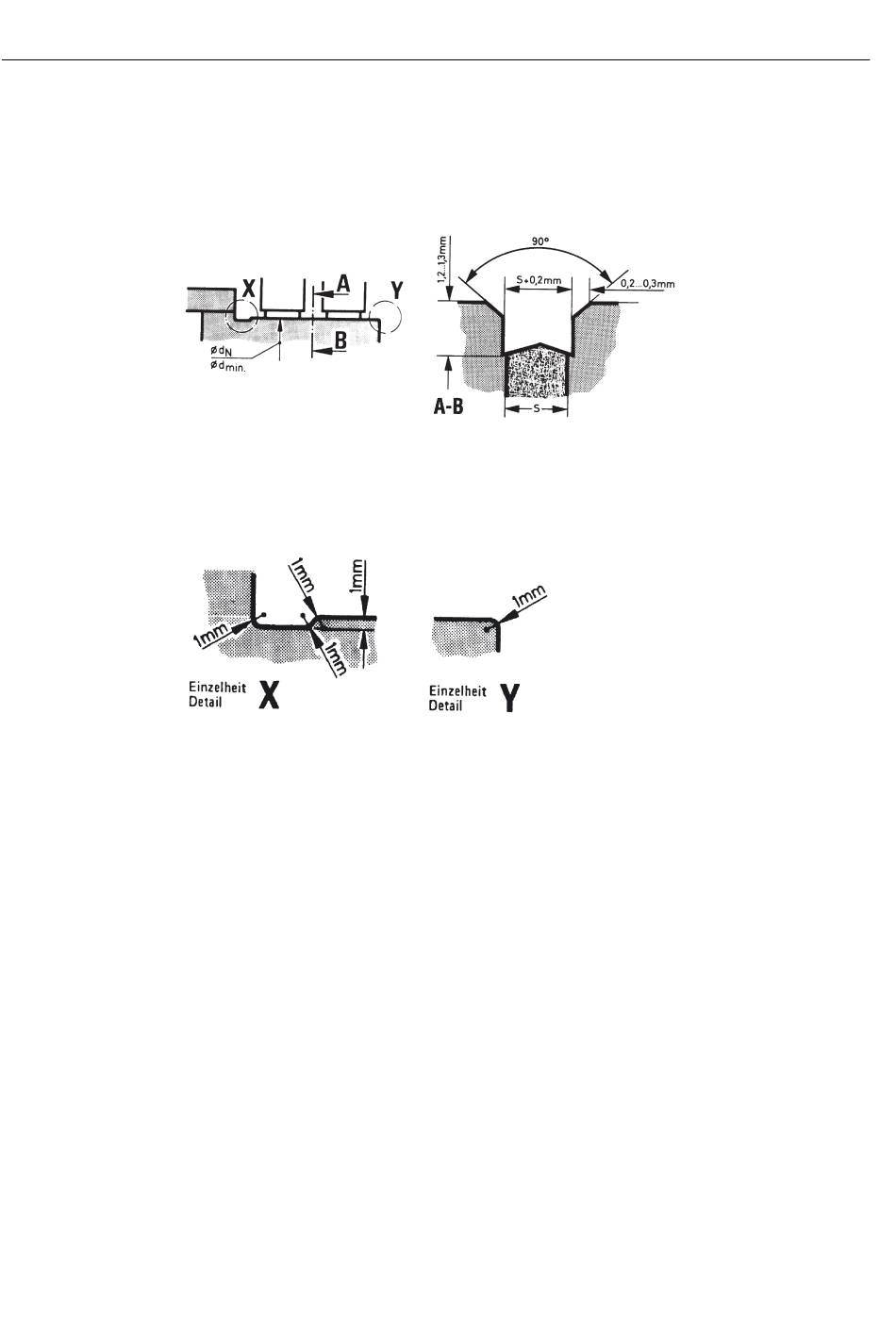

Bild 9-2
Nuten überarbeiten
Überdrehen mit einem Freistich nach folgender Abbildung (Einzelheit X) auszuführen. Bei
kleinstzulässigem Kommutatordurchmesser darf dieser Freistich nicht tiefer als 1 mm sein.
Bild 9-3
Kommutator nach Überdrehen bearbeiten
(Seite 86)ein.
SIMOTICS DC 1GH7
Betriebsanleitung 02/2016
