Warnung
Befindet sich ein Explosionschutzkenn-
zeichen auf dem Typenschild, ist die
Pumpe unbedingt in Übereinstimmung
mit den in der vorliegenden Montage-
und Betriebsanleitung aufgeführten
Anweisungen anzuschließen.
Warnung
Die Explosionsschutzklasse der Pumpe
lautet CE II 2 G, Ex bcd IIB T4 Gb.
Siehe Abschnitt 4.2.
Die Installation und die Zoneneinteilung
müssen ggf. behördlich genehmigt wer-
den.
Bei Verwendung eines CIU (siehe
Abschnitt 9.1) darf das CIU-Gerät nicht
in einer explosionsgefährdeten Umge-
bung installiert werden.
Warnung
Auf dem Motordeckel der explosionsge-
schützten Pumpen befindet sich eine
externe Erdungsklemme. Bei der elek-
trischen Installation ist diese Klemme
über eine externe Verdrahtung (Schutz-
leiter mit einer Sicherheitskabel-
klemme) mit dem Potentialausgleich zu
verbinden. Die Oberfläche für den
Anschluss des Potentialausgleichs vor
dem Anbringen der Kabelklemme reini-
gen.
Der Querschnitt des Schutzleiters muss
mindestens 4 mm
Als Schutzleiter ist z.B. ein Kabel vom
Typ H07 V2-K (PVT 90 °) mit der Farb-
kombination gelb/grün zu verwenden.
Darauf achten, dass der Massean-
schluss frei von Korrosion ist.
Warnung
Vor der Aufstellung und Erstinbetrieb-
nahme ist das Kabel auf sichtbare
Beschädigungen zu prüfen, um einen
Kurzschluss zu vermeiden.
Warnung
Die Pumpe darf niemals trocken laufen.
Die Versorgungsspannung und die Frequenz sind
auf dem Typenschild der Pumpe angegeben.
Die zulässige Spannungstoleranz ist in Abschnitt
14.1 Versorgungsspannung aufgeführt. Es ist darauf
zu achten, dass die auf dem Typenschild angegebe-
nen elektrischen Daten mit der am Aufstellungsort
vorhandenen Spannungsversorgung übereinstim-
men.
Alle Pumpen werden mit einem 10 m langem Versor-
gungskabel mit freiem Kabelende geliefert.
38
2
betragen.
Das Versorgungskabel darf nur von
Grundfos oder einer anerkannten Repa-
Achtung
raturwerkstatt ausgetauscht werden.
9.1 CIU-Gerät
(Kommunikationsschnittstelle)
Das Grundfos CIU-Gerät (CIU = Communication
Interface Unit (Kommunikationsschnittstellengerät))
wird als Kommunikationsschnittstelle zwischen einer
SL1- oder SLV-Pumpe und einem Datenbusnetzwerk
verwendet.
Das CIU ist als Option erhältlich. Weitere Informatio-
nen sind der mit dem CIU mitgelieferten Montage-
und Betriebsanleitung zu entnehmen.
9.2 Elektrischer Anschluss -
einphasige Pumpen
Die Pumpe verfügt über eine patentierte Anlauffunk-
tion, die ohne Anlaufkondensator auskommt.
Der Betriebskondensator ist in der Pumpe integriert.

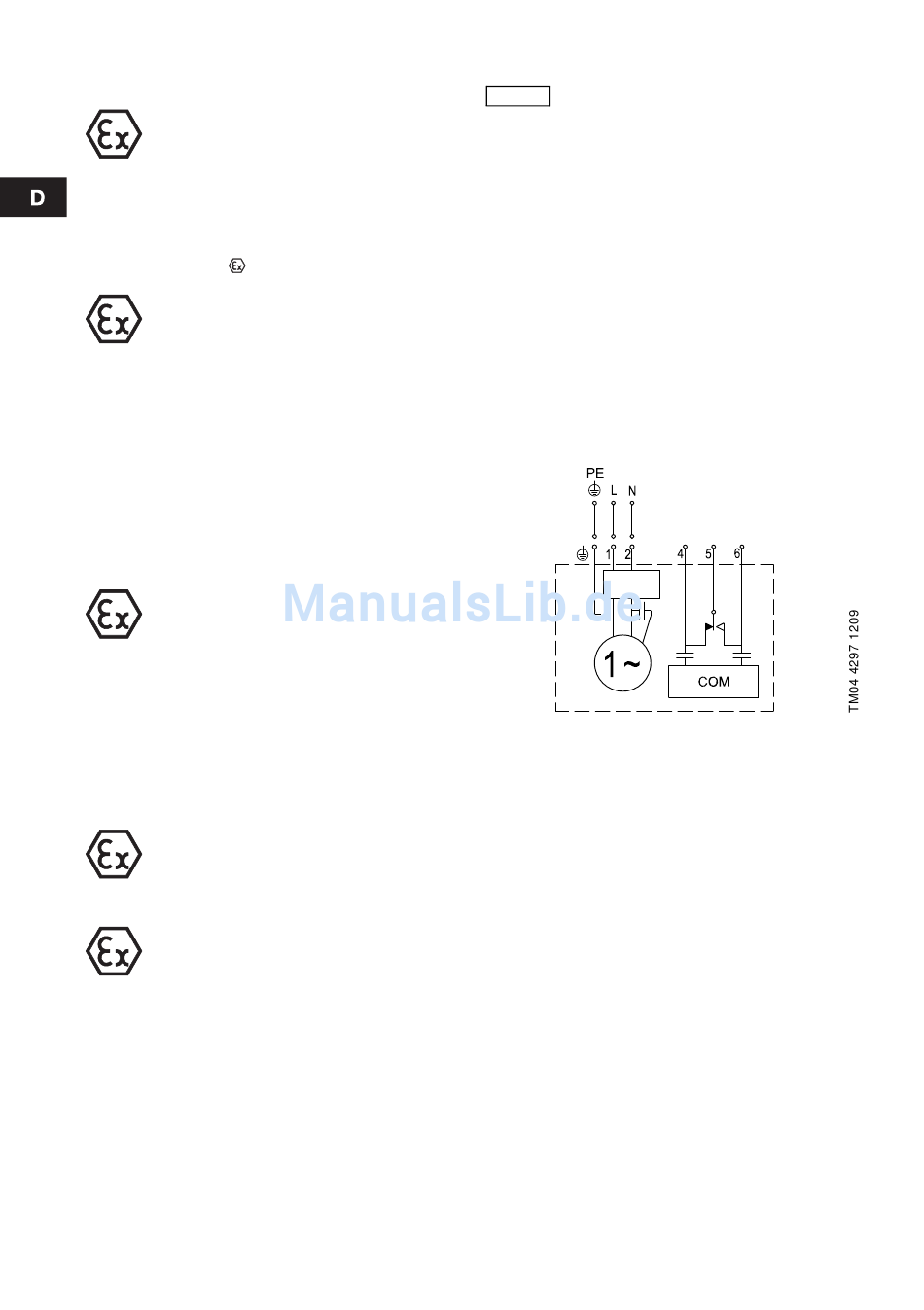

Abb. 4 Schaltplan für einphasige Pumpen
2 A, 230 VAC 2 A, 230 VAC
