Befüllen mit Öl bei liegender Pumpe:
Siehe Abb. 16.
1. Die Pumpe so ablegen, dass sie auf dem Stator-
gehäuse und dem Druckflansch liegt.
Die Schrauben der Ölsperrkammer müssen nach
oben zeigen.
2. Öl über die obere Öffnung in die Ölsperrkammer
einfüllen, bis es aus der unteren Öffnung wieder
austritt. Dann ist der korrekte Ölstand erreicht.
Die erforderliche Ölmenge ist dem Abschnitt
12.3 Inspektionsintervalle zu entnehmen.
3. Die Öleinfüllschraube und die Ölstandskontroll-
schraube mit neuen Dichtungen, die dem Ersatz-
teilsatz beiliegen, einsetzen und festziehen.
Siehe Abschnitt 12.9 Ersatzteilsätze.
Befüllen mit Öl bei stehender Pumpe:
1. Die Pumpe auf eine ebene Unterlage stellen.
2. Öl über die eine Öffnung in die Ölsperrkammer
einfüllen, bis es aus der anderen Öffnung wieder
austritt.
Die erforderliche Ölmenge ist dem Abschnitt
12.3 Inspektionsintervalle zu entnehmen.
3. Die Öleinfüllschraube und die Ölstandskontroll-
schraube mit neuen Dichtungen, die dem Ersatz-
teilsatz beiliegen, einsetzen und festziehen.
Siehe Abschnitt 12.9 Ersatzteilsätze.

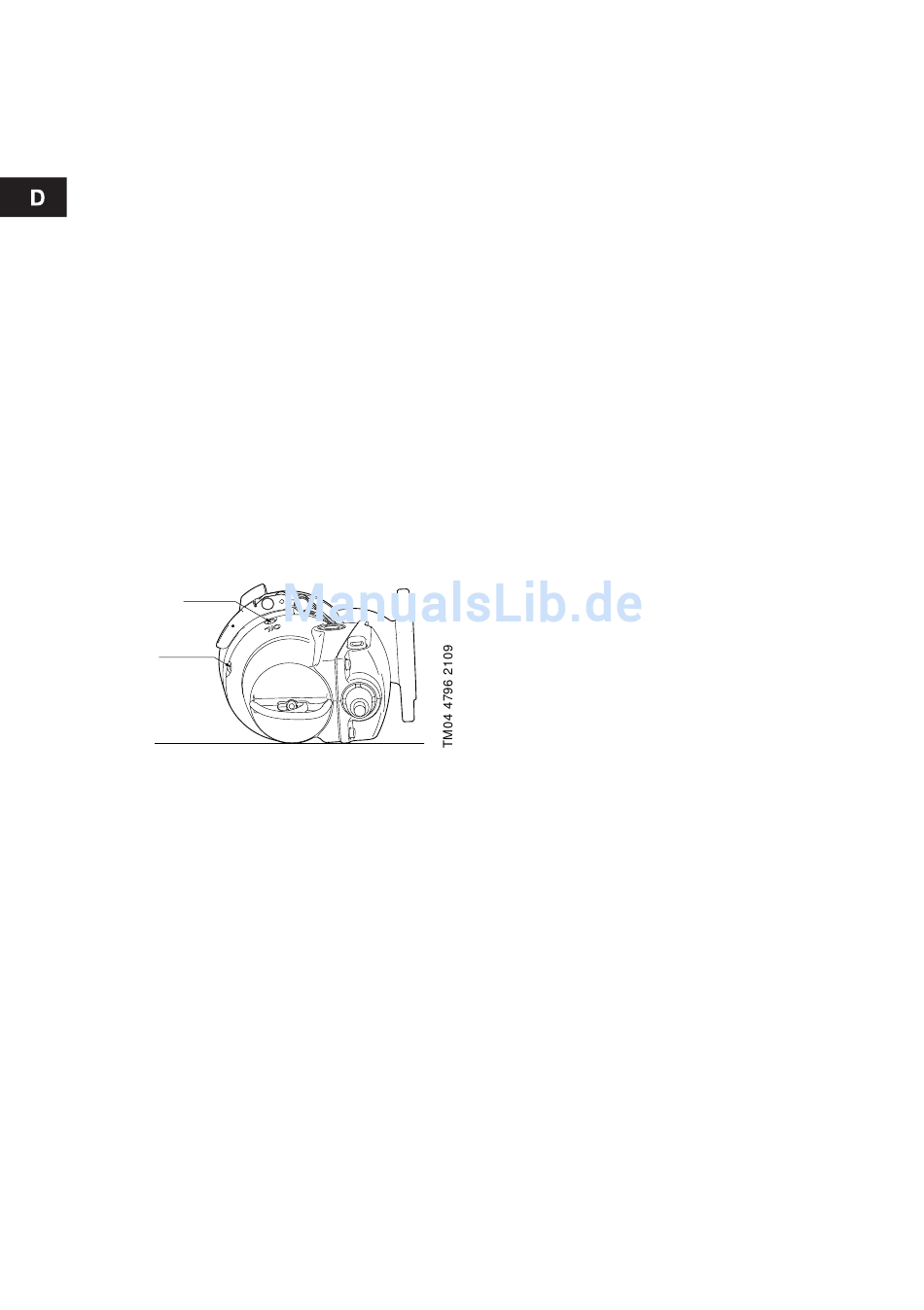

Öleinfüllöffnung
Ölstand
Abb. 16 Öleinfüllöffnung und
Ölstandskontrollöffnung
