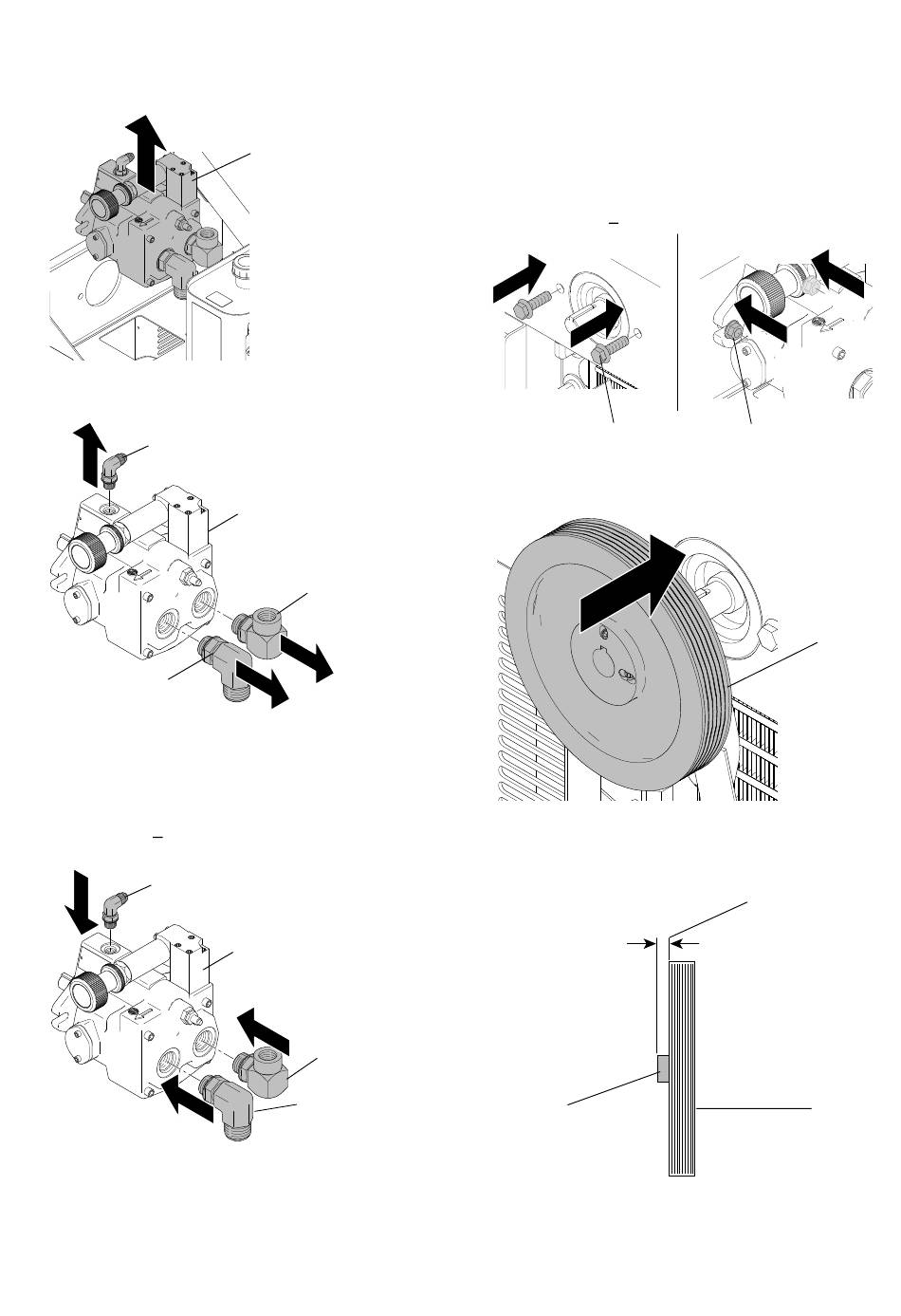

Austausch der Hydraulikpumpe
11. Die Hydraulikpumpe (3) herausnehmen.
12. Die Fittings (30, 34, 35) von der Pumpe (3)
entfernen und für die neue Pumpe zur Seite legen.
34
30
Installation
1. Die Fittings (30, 34, 35) von der alten Pumpe an der
neuen Pumpe installieren. Fitting 30 und 35 mit
67,8 N•m (600 + 10 in-lb) festziehen. Fitting 34 mit
50,8 N•m (450 in-lb) festziehen.
34
ti20945a
20
3
ti7800b
3
35
ti20946a
3
35
30
ANMERKUNG: Vor Installation des Fittings (34) das
Pumpengehäuse mit Hydrauliköl füllen.
2. Die neue Pumpe (3) im Rahmen installieren.
3. Schrauben (9) und Muttern (10) installieren. Mit
25,42 N•m (225 + 10 in-lb) festziehen.
9
4. Die große Riemenscheibe (4) wieder an der
Hydraulikpumpenwelle anbringen.
5. Die Scheibe (4) auf die Welle ausrichten. Bei
richtiger Positionierung stehen ca. 3 mm
(1/8 Zoll) der Welle (139) hervor.
139
ti7778b
10
4
ti7813b
1/8 Zoll
4
ti7835a
