6. Stellschrauben (87) erneut anbringen. Anziehen
und mit 6,8 + 0,2 N•m (60 + 2 in-lb) festziehen.
ANMERKUNG: Vor dem Anziehen der
Stellschraube auf der Pumpenwelle erst die
Schraube auf der Welle festziehen.

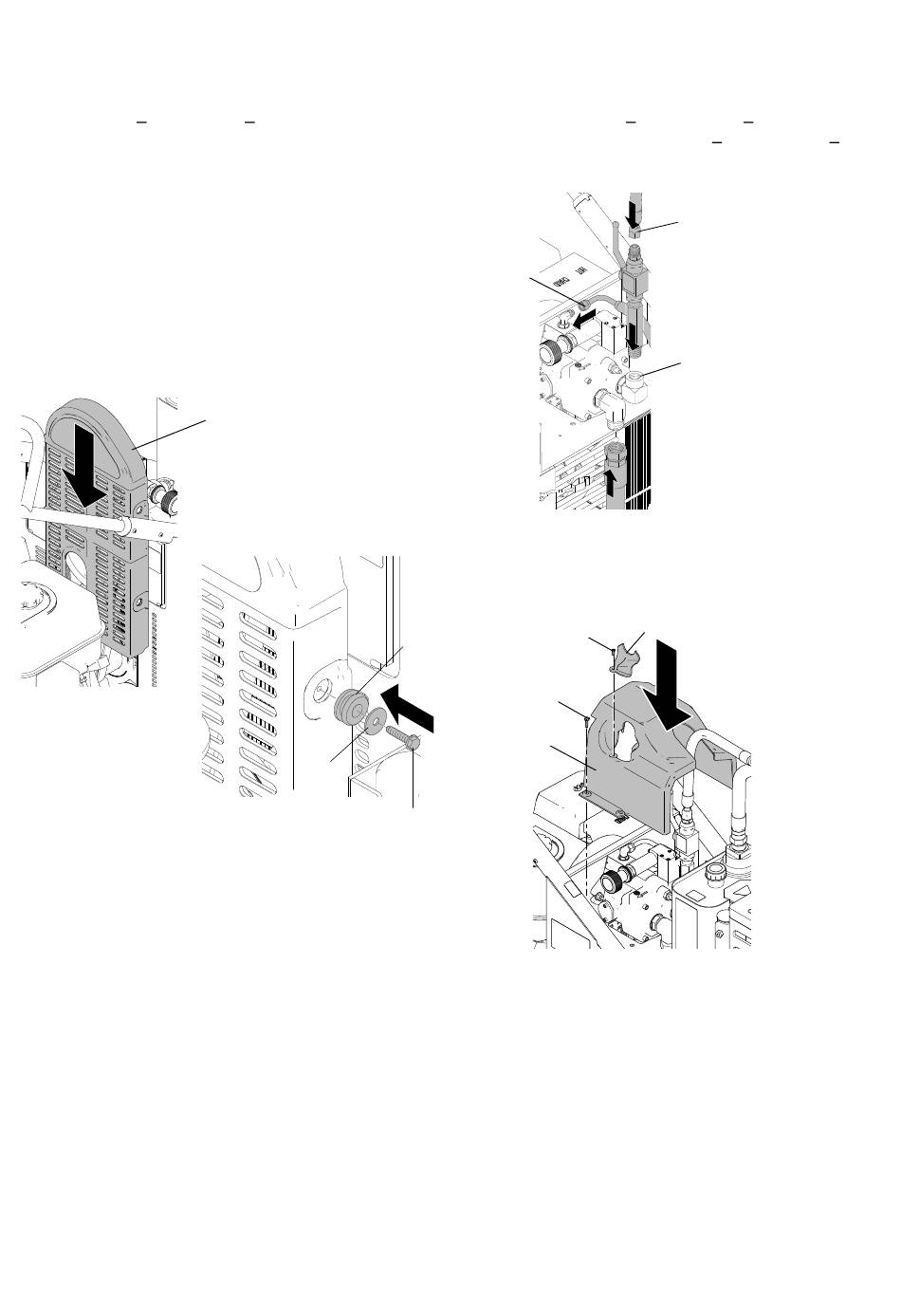

7. Den Riemen (19) über den Riemenscheiben (4, 6)
positionieren. Siehe Installation des Riemens,
Seite 22.
8. Riemenabdeckung (67) und Tüllen (80),
Unterlegscheiben (78) und Schrauben (79) (2 an
jeder Seite) erneut anbringen. Die Schrauben mit
2,8-3,4 N•m (25-30 in-lb) festziehen.
ti7810b
332364B
67
78
ti7812b
9. Saugleitungen installieren. Fittings festziehen.
Fitting A mit 25,4 + 1,1 N•m (225 + 10 in-lb)
festziehen. Fitting B mit 50,1 + 1,1 N•m (450 +
10 in-lb) festziehen. Fitting C mit 25,4 N•m
(225 in-lb) festziehen.
A
10. Abdeckung (140) mit vier Schrauben (79)
installieren. Mit 2,8-3,4 N•m (25-30 in-lb) festziehen.
Abdeckung des Pumpengriffs (196) mit Schraube
(197) anbringen.
79
80
197
140
79
11. Den Öltank wie im Abschnitt „Nachfüllen von Öl" auf
Seite 18 beschrieben füllen.
