Installation - Graco 16U277V Reparatur

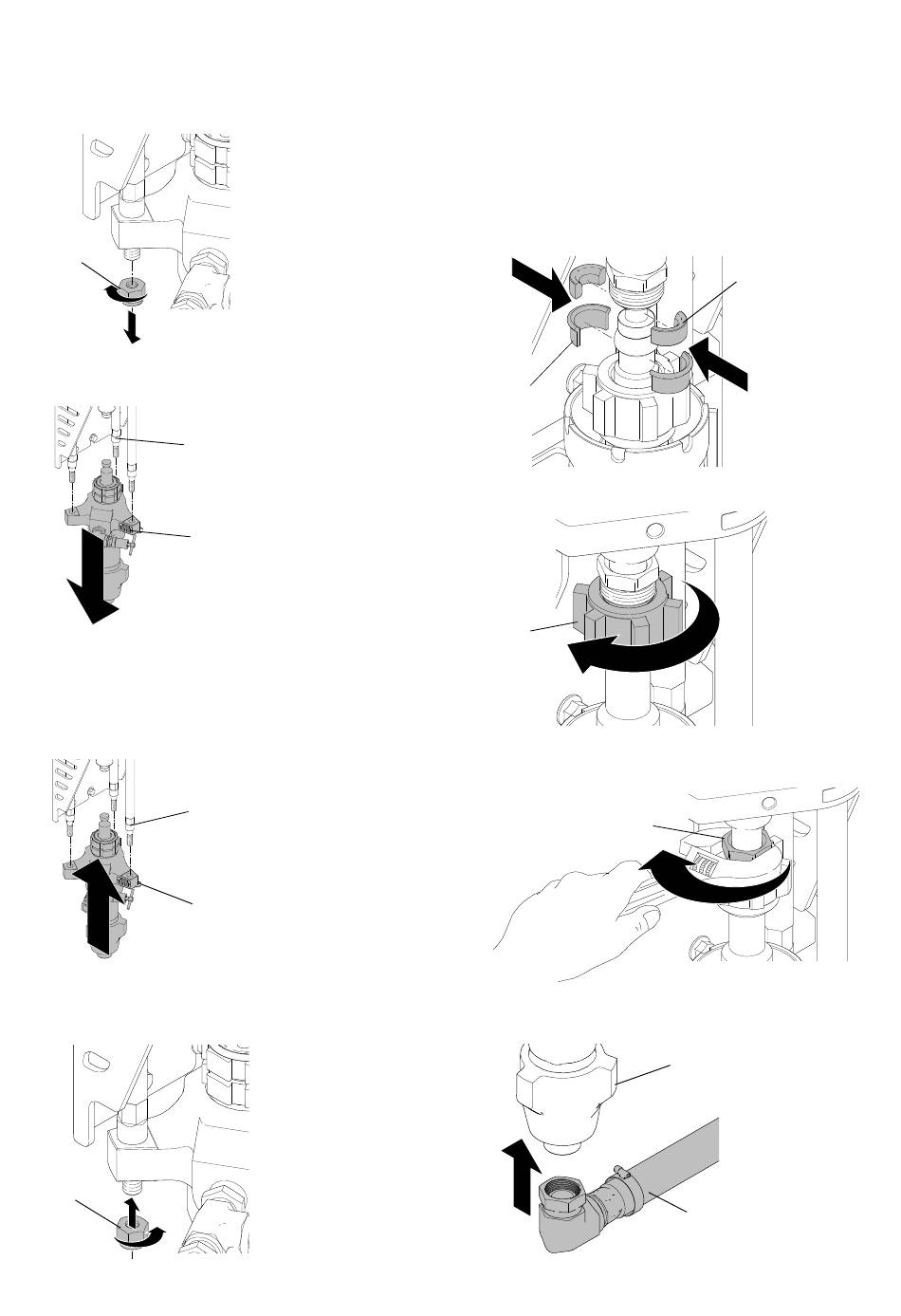

Austausch der Unterpumpe (nur Pumpe 2570)
7. Die drei Sicherungsmuttern (213) der
Verbindungsstangen abschrauben.
213
8. Die Pumpe (36) von den Verbindungsstangen (122)
ziehen.
ti20961a

Installation

1. Die Abdeckung nach oben über die Kolbenstange
schieben. Die Unterpumpe (36) an den
Verbindungsstangen (122) montieren.
ti20960a
2. Die Sicherungsmuttern (213) auf die
Verbindungsstangen schrauben. Mit
68 +/- 11 N•m (50 +/- 8 ft-lb) festziehen.
213
14
ti20962a
122
36
122
36
ti20959a
3. Die Abdeckung (124) nach oben über die
Kolbenstange schieben. Bei ausgeschaltetem
Motor und eingeschaltetem Pumpenventil den
Seilzugstarter ziehen, um die Stange zu bewegen,
bis sie die Pumpenstange berührt.
4. Klemmkragenkupplung (212) und Pumpenkupplung
(214) erneut installieren.
214
5. Die Kupplungsmutter (215) festziehen.
215
6. Mit einem Rollgabelschlüssel die Kupplung (213)
festziehen.
213
ti21152a
7. Den Saugschlauch (147) am Pumpenauslass (36)
anschließen.
ti20954a
212
ti21152a
ti20957a
36
147
332364B
