Reparatur/Austausch
Reparatur/Austausch
Um Personenschäden zu vermeiden,
lesen Sie bitte vor Durchführung der
Reparaturarbeiten alle Warnhinweise
in diesem Handbuch und im
Handbuch des Spritzgerätes.

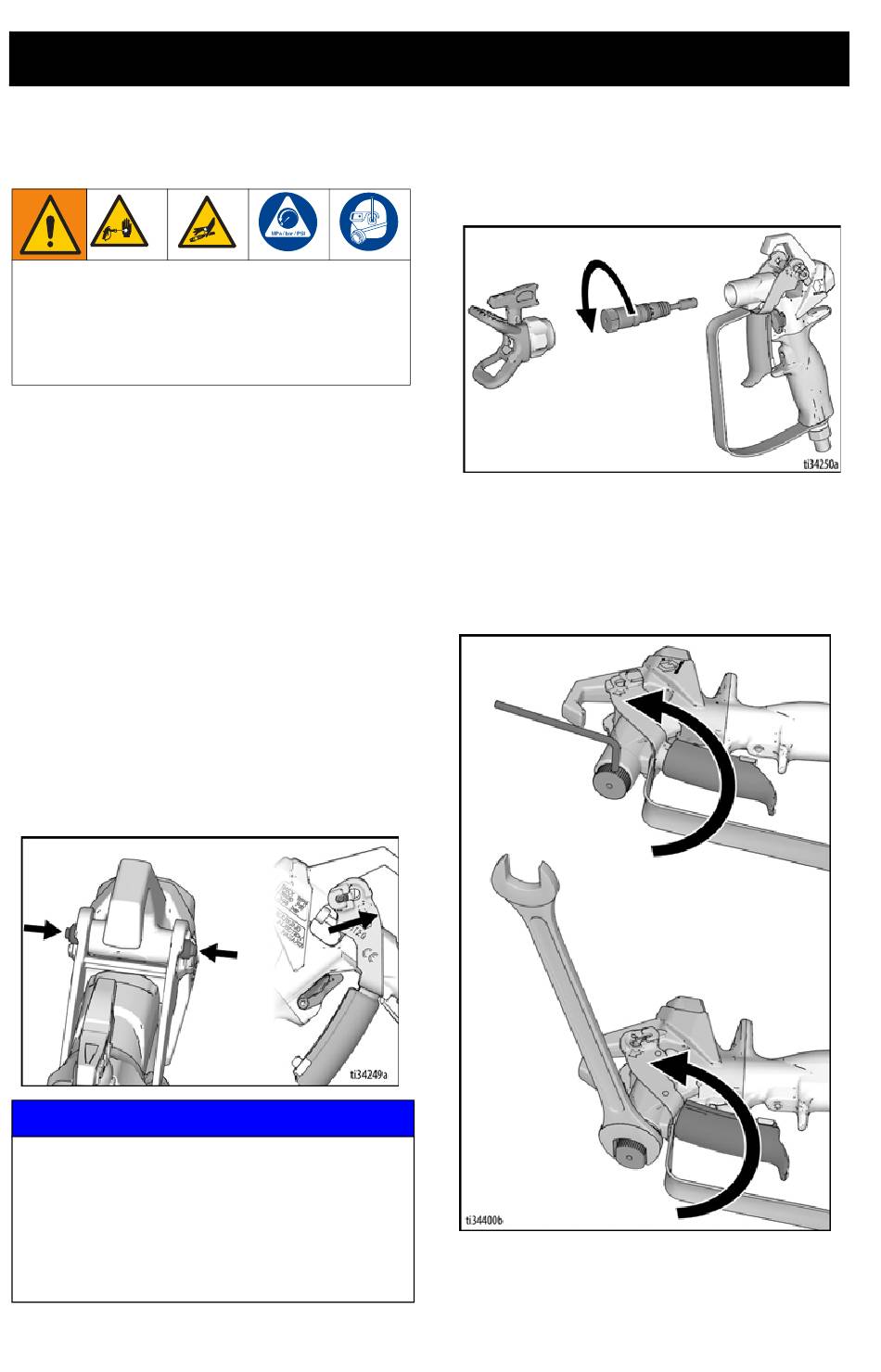

Austausch der Patrone
Patrone austauschen, falls an der
Baugruppe ein Leck vorliegt oder
die Spritzleistung nachlässt und
dies nicht mehr durch ein Spülen
der Pistole behoben werden kann.
1. Druck entlasten. Siehe
Druckentlastung, Seite 5.
2. Die Abzugssperre (15) verriegeln.
3. Die Düse (26) und den Düsenschutz
(25) von der Pistole (1) abnehmen.
4. Die Abzugssperre entriegeln (15).
5. Die 2 Stifte (11) herunter drücken
und die Abzugsbaugruppe (13)
wie gezeigt nach oben in
Reparaturposition ziehen.
ACHTUNG
Nie versuchen, die Patrone zu entfernen,
wenn die Abzugsbaugruppe (13) nicht
auf Reparatur steht --- die Patrone
kommt dann nicht heraus. Wenn die
Patrone nur Teilweise entfernt wurde,
funktioniert die Pistole nicht richtig.
12
6. Die Patrone (2) von der Vorderseite
der Pistole (1) losschrauben.
HINWEIS: Wenn sie sich mit der Hand
zu schwer entfernen lässt, kann sie wie
gezeigt mit einem 1/8-Zoll-Inbusschlüssel
oder (falls Ihre Patrone Schlüsselflächen
besitzt) mit einem 5/8-Zoll-Schlüssel
gelöst werden.
7. Reinigen Sie die internen
Pistolenkanäle mit einer
weichen Bürste.
3A6318G
