4. Markise montieren

Schrauben Sie die Seitenkappen wieder an
•
(siehe Punkt 2).
Hängen Sie den Markisenkasten wieder in die
•
Halter ein.

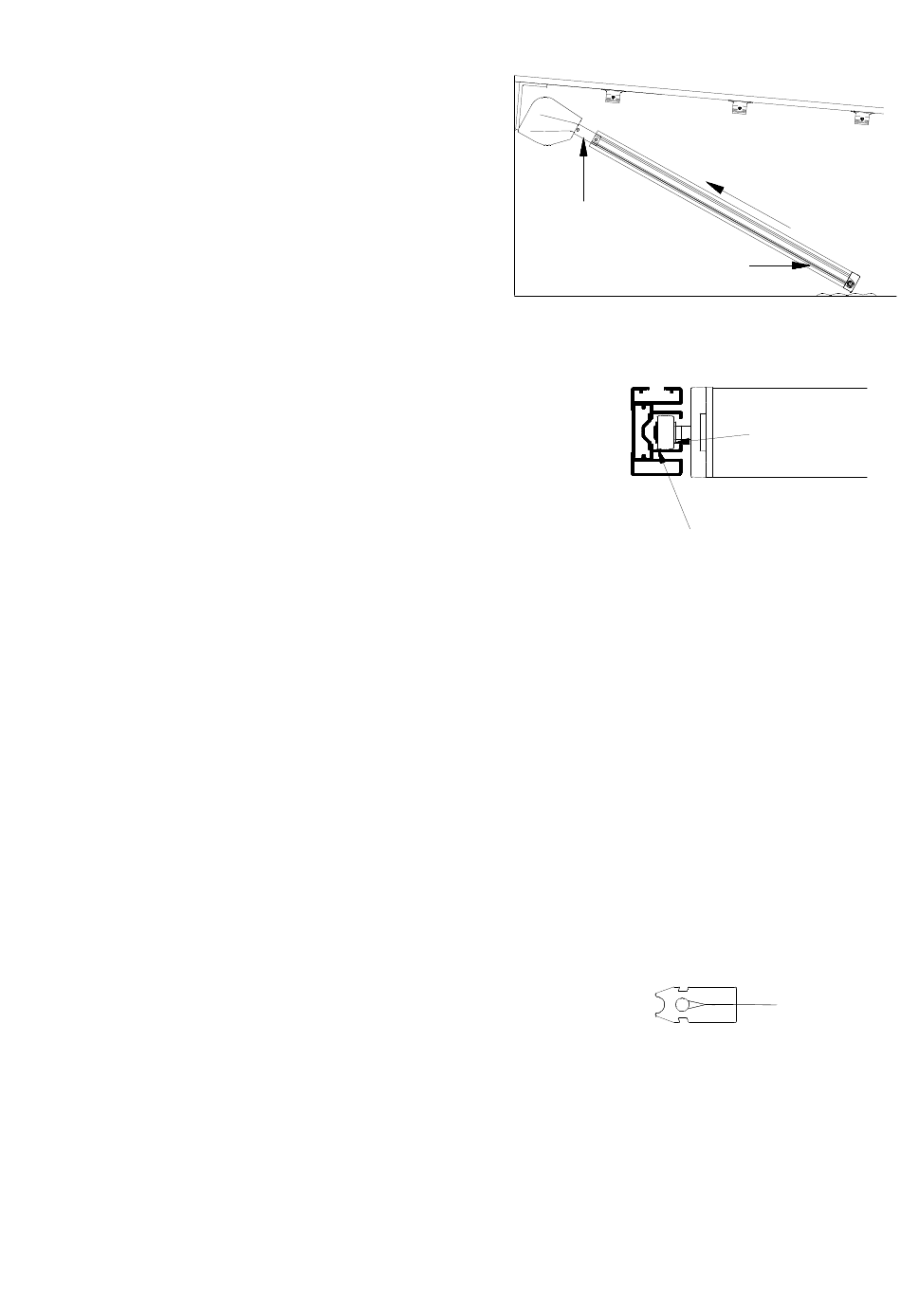

Schieben Sie beide Führungsschienen (1)
•
gleichmäßig bis zur Hälfte der Ausleger der
Kastenseitenkappen (2) auf.
Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür
•
vorgesehene Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenlager.
•
Schrauben Sie die Führungsschienen wieder fest (2).
•
5. Montage der Zugbänder
Die Zugbänder:
über die Umlenkrolle im Markisenkasten legen (1)
•
• in den unteren Schlitz der Führungsschiene legen
• fahren Sie die Markise wieder ganz zu
• um die untere Umlenkrolle führen (2)
• im oberen Schlitz der Führungsschiene zurückführen
• die Schlaufen der Zugbänder um den Bolzen der Bleche legen
• Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen einschieben (4) bis dieses
eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu zweit!
