15. Montage der Führungsschienen
•

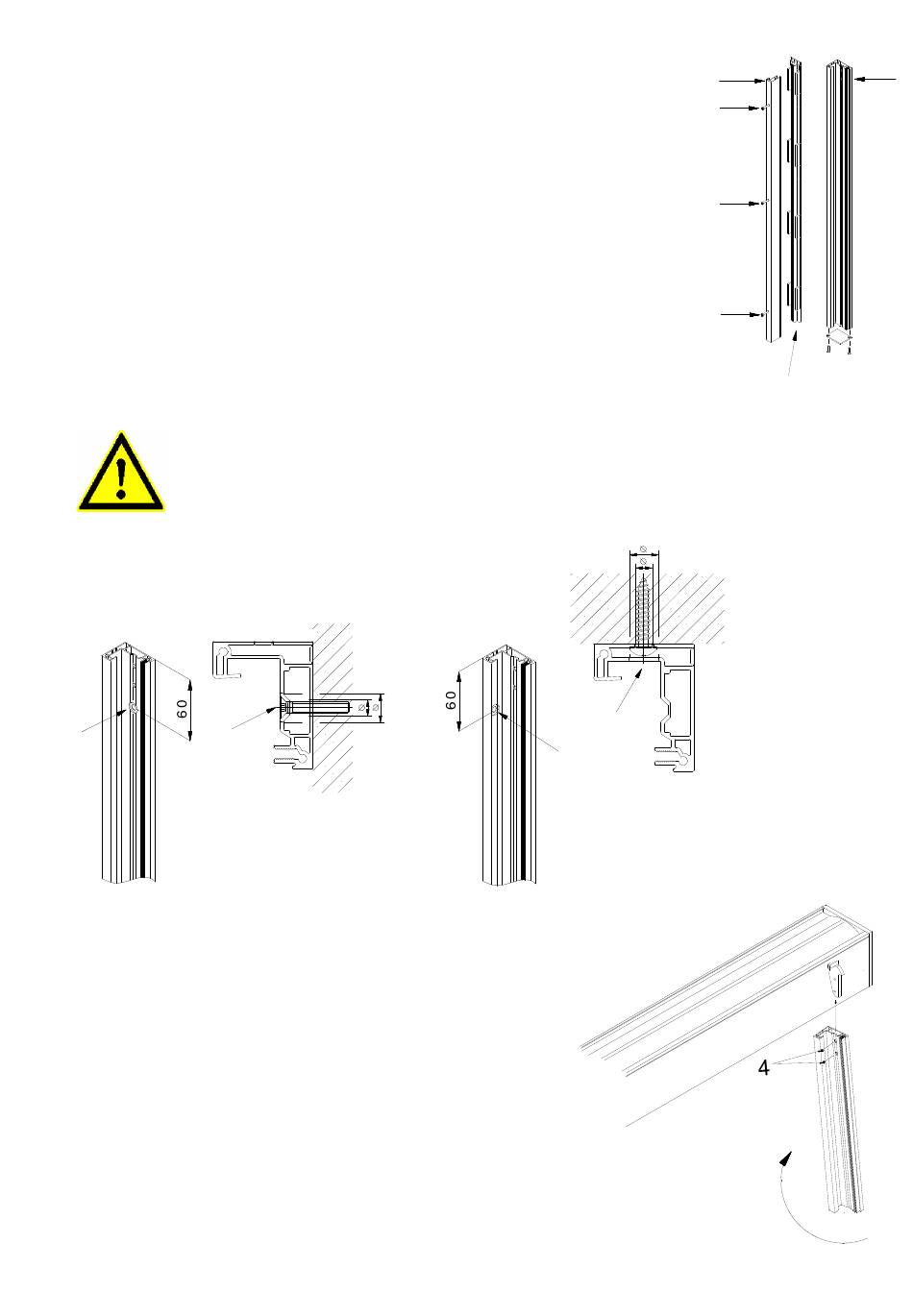

Drehen Sie die Schrauben (A) heraus.
•
Ziehen Sie die beiden Teile der Führungsschiene (1 + 2) auseinander.
•
Nehmen Sie die Zip-Führung (3) heraus.
• Zeichnen Sie die Bohrungen der Befestigungslöcher an und bohren Sie durch
die Führungsschienen (1 Nischenmontage), (2 Wandmontage).Die erste
Bohrung sollte mindestens 60mm von oben angebracht werden. Alle weiteren
Bohrungen sinnvoll verteilen, Abstand ca. 500 mm.
Den Durchmesser der Bohrungen wählen Sie entsprechend Ihrer
Befestigungsmittel. Die Schraubenköpfe dürfen nicht in den
Arbeitsraum der Zip-Führung herein ragen.
Nischenmontage
1
1
•
Schieben Sie die Führungsschienen über die Ausleger (5) der
Kastenseitenkappen.
•
Schrauben Sie den Kasten an die Führungsschienen fest (4)
Torx-Schraubendreher Größe 10.
•
Richten Sie die Führungsschienen absolut parallel und
senkrecht aus. Befestigen Sie diese dann mit geeigneten
Schrauben (siehe Bild Nischen-/ Wandmontage).
97.44.010 V6

Wandmontage

2
1
A
A
A
2
2
3
4
5
